Digitaleingangs-Modul (MATRIX.DI)
6.1.5 Modulübersicht MATRIX.DI

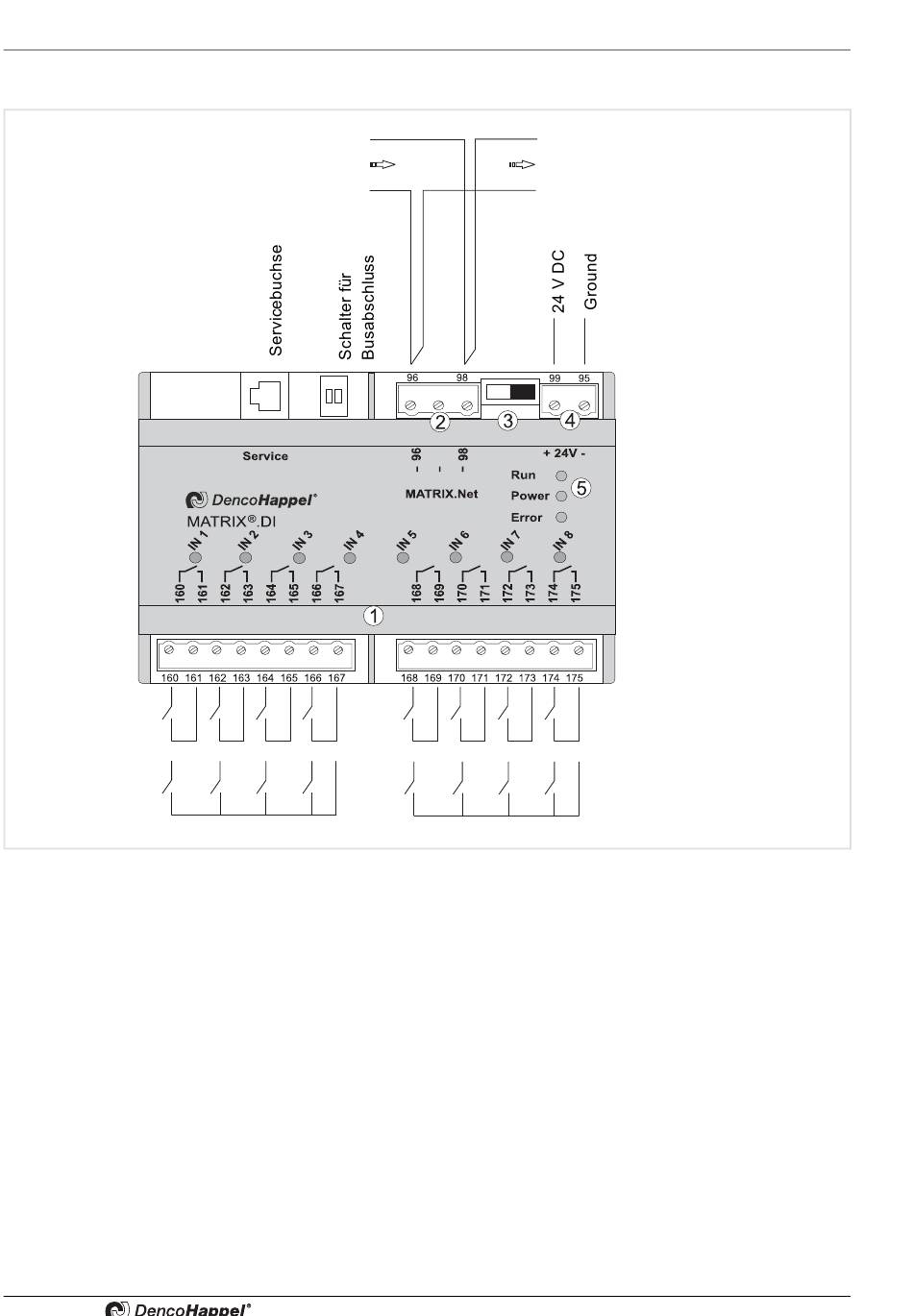

1: Digitale Eingänge
2: Anschluss MATRIX.Net
30
H (High-Signal)
L (Low-Signal)
oder
Digitale Eingänge
3: Schalter für Moduladresse
4: Spannungsversorgung
H (High-Signal)
L (Low-Signal)
Spannungsversorgung
oder
5: LED Anzeige Status
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
