MATRIX Globale Module

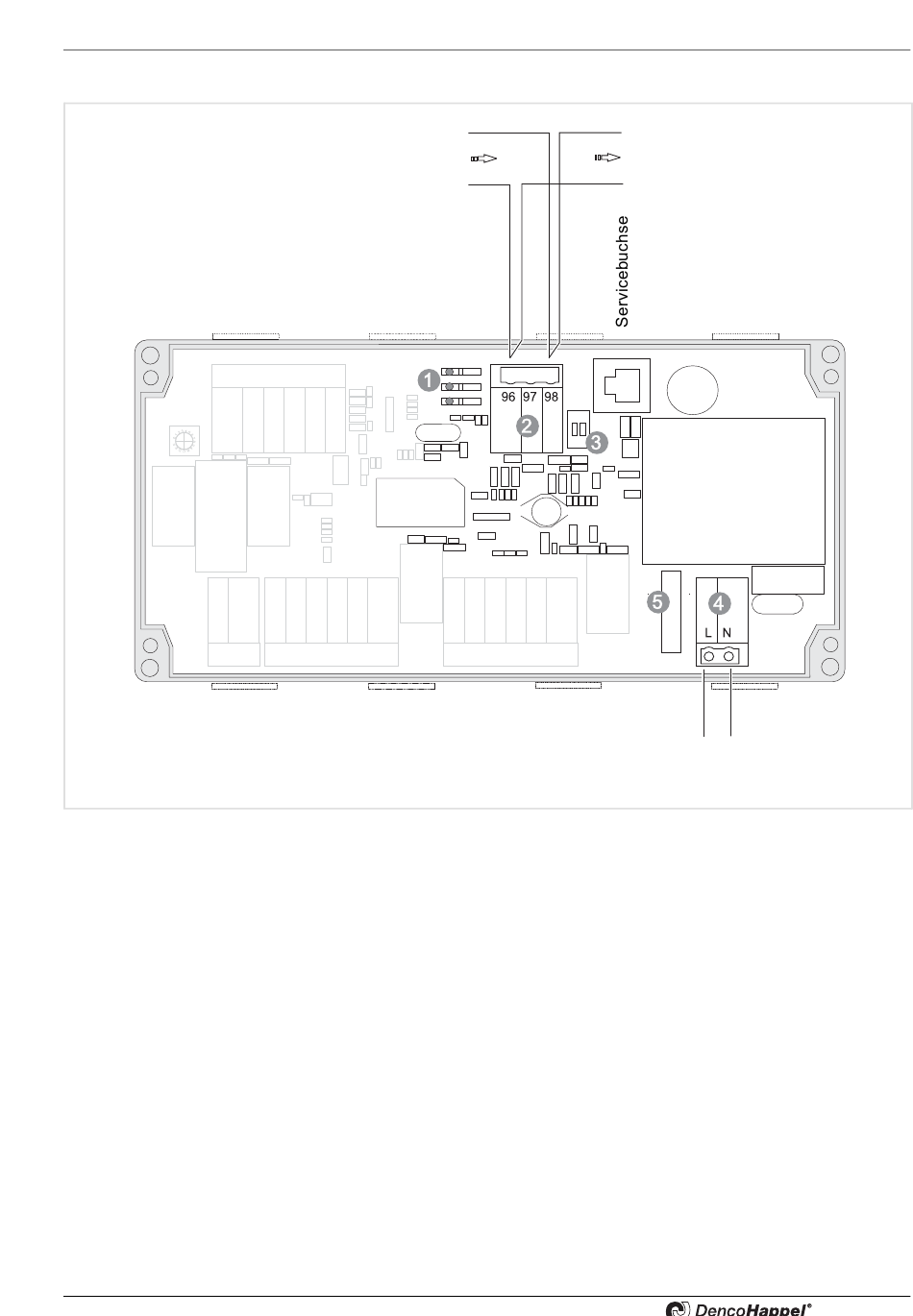

10.1.5 Modulübersicht MATRIX.EM
1: LED Anzeige Status
2: Anschluss MATRIX.Net
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
H (High-Signal)
L (Low-Signal)
3: Schalter für Busabschluss
4: Spannungsversorgung
Abluft-Manager-Modul (MATRIX.EM)
H (High-Signal)
L (Low-Signal)
230 V AC
Spannungsversorgung
5: Sicherung 0,2 A T
