Ventil-Modul (MATRIX.V)

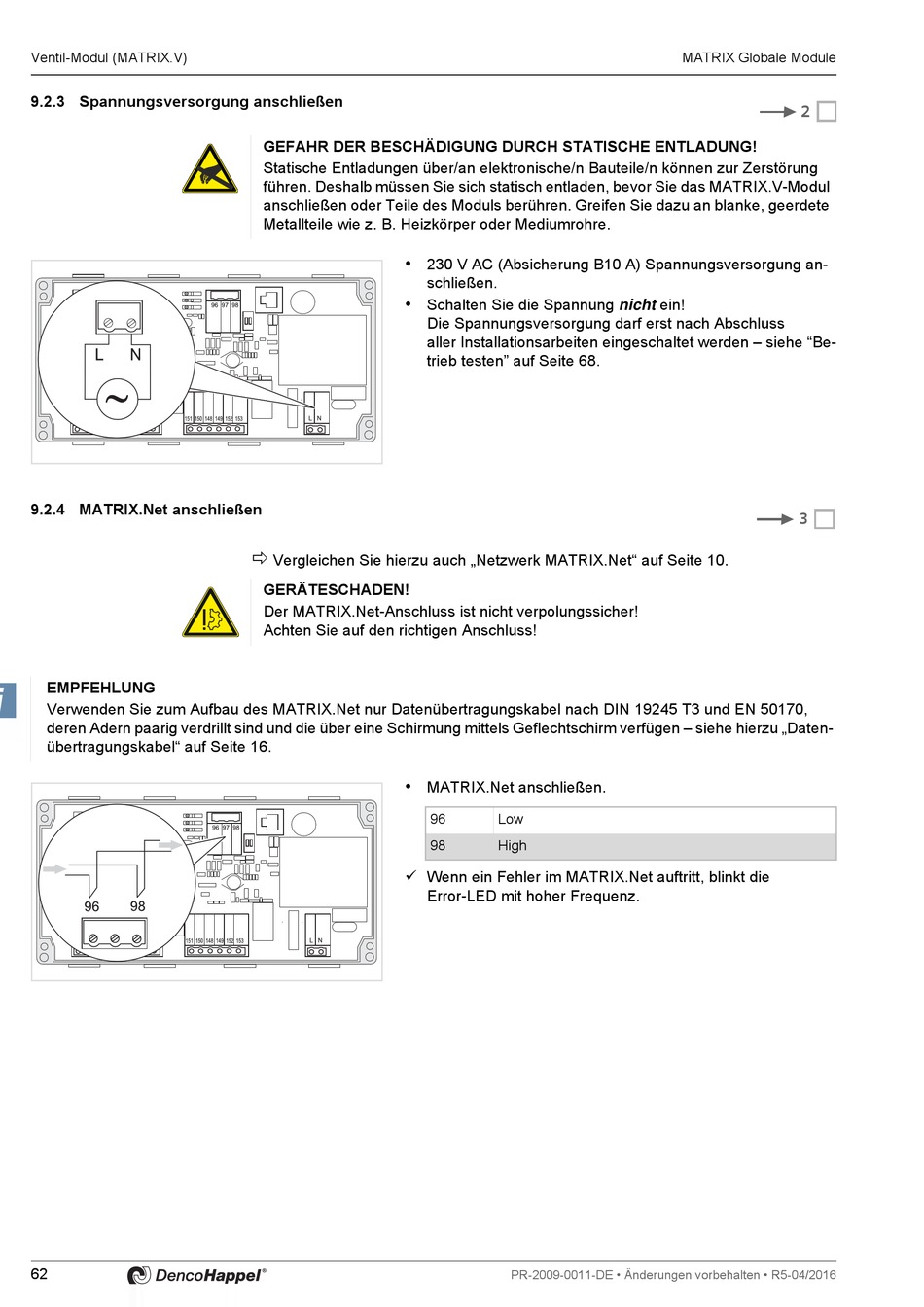

9.2.3 Spannungsversorgung anschließen
9.2.4 MATRIX.Net anschließen
EMPFEHLUNG
Verwenden Sie zum Aufbau des MATRIX.Net nur Datenübertragungskabel nach DIN 19245 T3 und EN 50170,
deren Adern paarig verdrillt sind und die über eine Schirmung mittels Geflechtschirm verfügen – siehe hierzu „Daten-
übertragungskabel" auf Seite 16.
62
GEFAHR DER BESCHÄDIGUNG DURCH STATISCHE ENTLADUNG!
Statische Entladungen über/an elektronische/n Bauteile/n können zur Zerstörung
führen. Deshalb müssen Sie sich statisch entladen, bevor Sie das MATRIX.V-Modul
anschließen oder Teile des Moduls berühren. Greifen Sie dazu an blanke, geerdete
Metallteile wie z. B. Heizkörper oder Mediumrohre.
•
•
Vergleichen Sie hierzu auch „Netzwerk MATRIX.Net" auf Seite 10.
GERÄTESCHADEN!
Der MATRIX.Net-Anschluss ist nicht verpolungssicher!
Achten Sie auf den richtigen Anschluss!
•
Wenn ein Fehler im MATRIX.Net auftritt, blinkt die
230 V AC (Absicherung B10 A) Spannungsversorgung an-
schließen.
Schalten Sie die Spannung nicht ein!
Die Spannungsversorgung darf erst nach Abschluss
aller Installationsarbeiten eingeschaltet werden – siehe "Be-
trieb testen" auf Seite 68.
MATRIX.Net anschließen.
96
Low
98
High
Error-LED mit hoher Frequenz.
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
MATRIX Globale Module
2
3
