MATRIX Globale Module
8.1.2 Lieferumfang

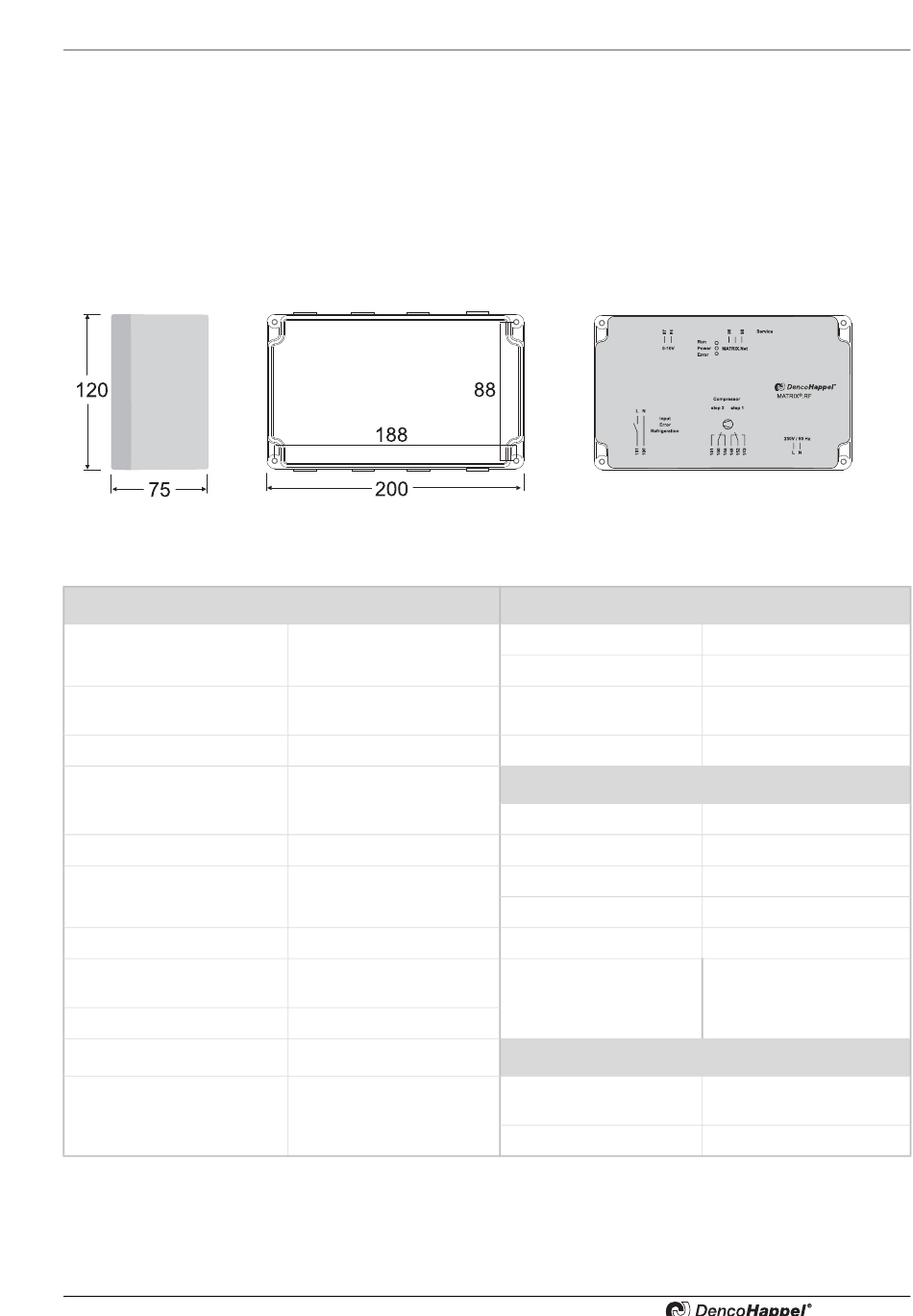

8.1.3 Abmessungen
Gehäuseabmessungen in mm
8.1.4 Technische Daten MATRIX.RF
Allgemeine Daten
Max. Anzahl der
Module in einer Gruppe
Anzahl der Ein- und Ausgänge
Gehäusematerial
Gehäuseabmessungen
(B/H/T)
Gewicht
Befestigung
Kabeleinführungen
Farbton
Schutzart
Gebrauchslage
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
Folgende Komponenten sind im Lieferumfang enthalten:
– MATRIX.RF-Modul – Modul zur Montage/Installation im spritzwassergeschützten
Gehäuse auf festem Untergrund
– Werkseitige Voreinstellung – siehe "Zustand bei Auslieferung" auf Seite 56
– Bedienungsanleitung – Bedienungsanleitung mit allen Informationen zum
MATRIX.RF-Modul.
1
1 digitaler Eingang
2 digitale Ausgänge
Polycarbonat
200 mm x 120 mm x 75 mm
715 g
4 Bohrungen
4 mm
8 Membrantüllen M 20
Hellgrau ähnlich RAL 7035
IP54
nicht mit Frontseite in Boden-
richtung, sonst beliebig
Direkt-Verdampfer-Modul (MATRIX.RF)
Umgebungsklima
Umgebungstemperatur
Lagertemperatur
relative Feuchte
Umgebungsbedingungen
Elektrische Daten
Prüfspannung
Spannungsversorgung
Nennstromaufnahme
Max. Datenleitungslänge
Absicherung
Max. Last Ausgangsrelais
Eingangssignal-Spannung
Elektromagnetische Verträglichkeit
Störaussendung (EMI) nach
Störfestigkeit (EMS) nach
0 bis +45 °C
-25 bis +65 °C
15 bis 75 % r.F.
nicht kondensierend
nicht aggressive Umgebung
1 kV
230 V AC/50 Hz xx± 15 %
0,02 A
600 m
B 10 A
250 V/4 A (ohmsch)
250 V/2 A (induktiv)
230 V
DIN EN 55 022
DIN EN 61 000
DIN EN 61 000
51
