Elektrische Installation

4.3 Klemmenkasten

Verlegen Sie die Motorkabel (Motor mit oder ohne Bremsen) in das Motorklemmengehäuse und schließen Sie diese an.
Achten Sie beim Schließen des Klemmengehäuses besonders auf eine einwandfreie Dichtung.
4 4

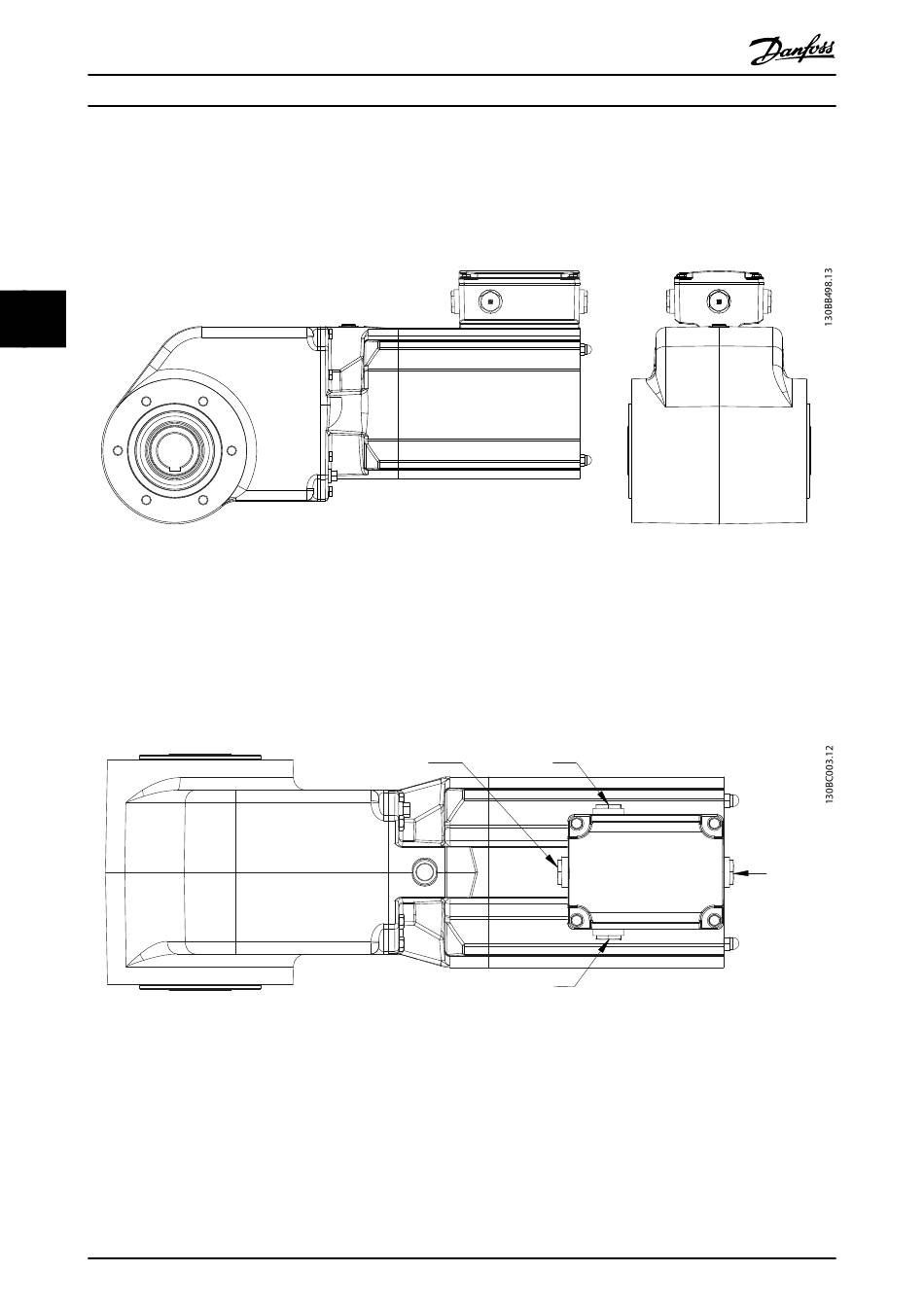

Abbildung 4.1 Klemmengehäuse
VORSICHT
Ändern Sie niemals die Position des Klemmengehäuses und lösen Sie keine Schrauben, sofern keine entsprechende
Anweisung im Produkthandbuch gegeben wird. Diese Maßnahmen können Beschädigungen des OneGearDrive
verursachen und führen zu einem Verlust der Garantie.
Danfoss liefert aufschraubbare Klemmengehäuse standardmäßig mit metrischem Gewinde.
Abbildung 4.2 Schrauben des Klemmengehäuses
14
Produkthandbuch
M20x1.5
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
M20x1.5
M20x1.5
1x M20x1.5
