Mechanische Installation

3.8 Endmontage

Bauen Sie die Hohlwellenabdeckung (4) immer mit den
mitgelieferten Schrauben (5) ein, wie in Abbildung 3.5
abgebildet.
3 3
1
1 Drehmomentstütze (optional)
2 Kunststoffkappe
3 Hebeöse
4 Wellenabdeckung
5 Schrauben der Wellenabdeckung

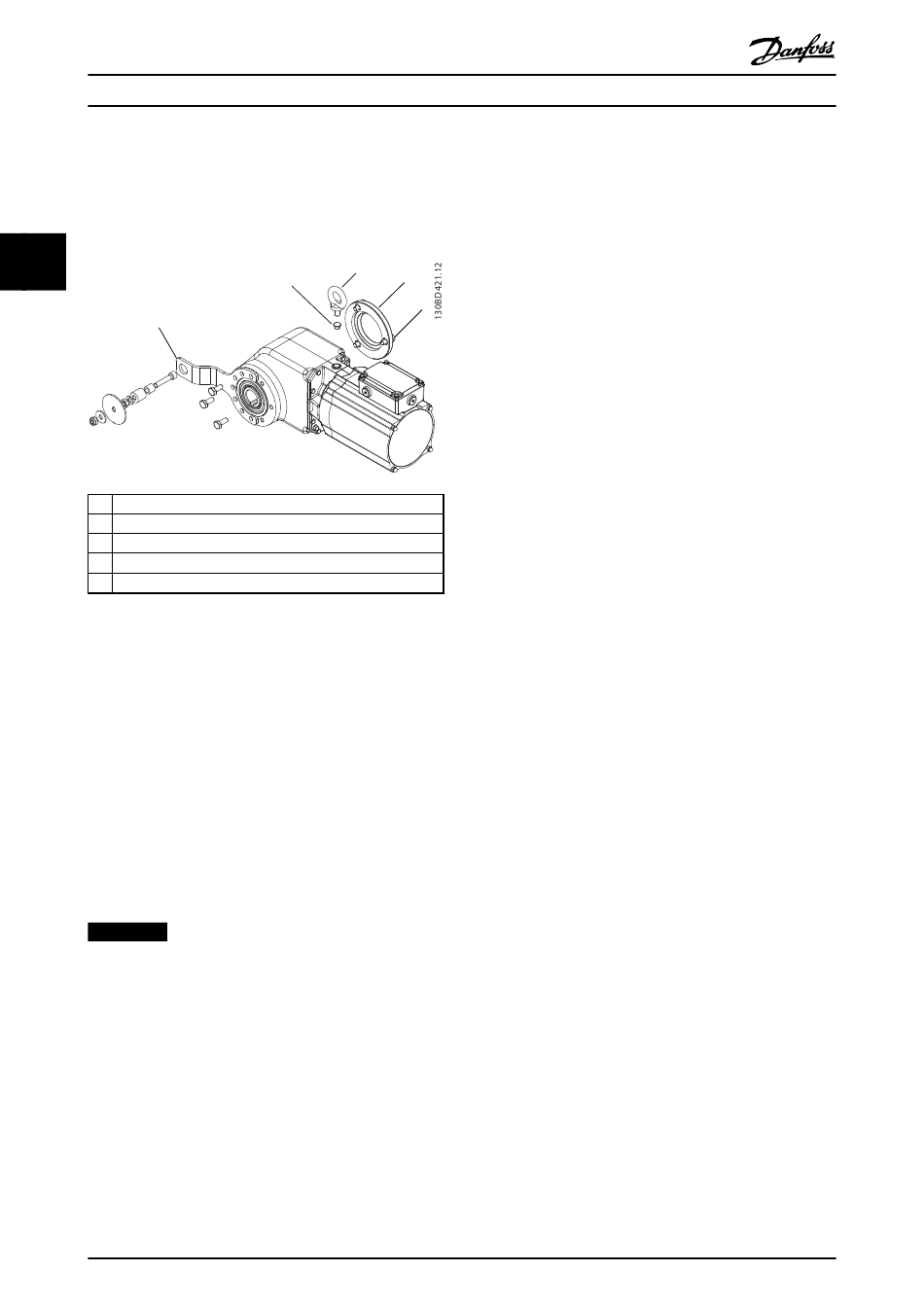

Abbildung 3.5 Endmontage
1. Entfernen Sie die Hebeöse (3) und decken Sie die
Öffnung mit der Kunststoffkappe (2) ab. Dies
gewährleistet die Hygiene der glatten Oberfläche.
2. Montieren Sie die Hohlwellenabdeckung (4)
mithilfe von 3 Schrauben (5) auf dem
OneGearDrive.
2a
2b
HINWEIS
Am OneGearDrive sind keine Entlüftungsöffnungen
erforderlich. Installieren Sie niemals Entlüftungsöff-
nungen anstelle der Ölschrauben.
12
Produkthandbuch
3
2
Ziehen Sie die Schraube von Hand fest.
Drehen Sie die Schraube mit einem
Gabelschlüssel um 180° im Uhrzei-
gersinn.
Das Anzugsdrehmoment beträgt
4,5 Nm.
