Drehmomentstütze - Danfoss VLT OneGearDrive Produkthandbuch

Mechanische Installation

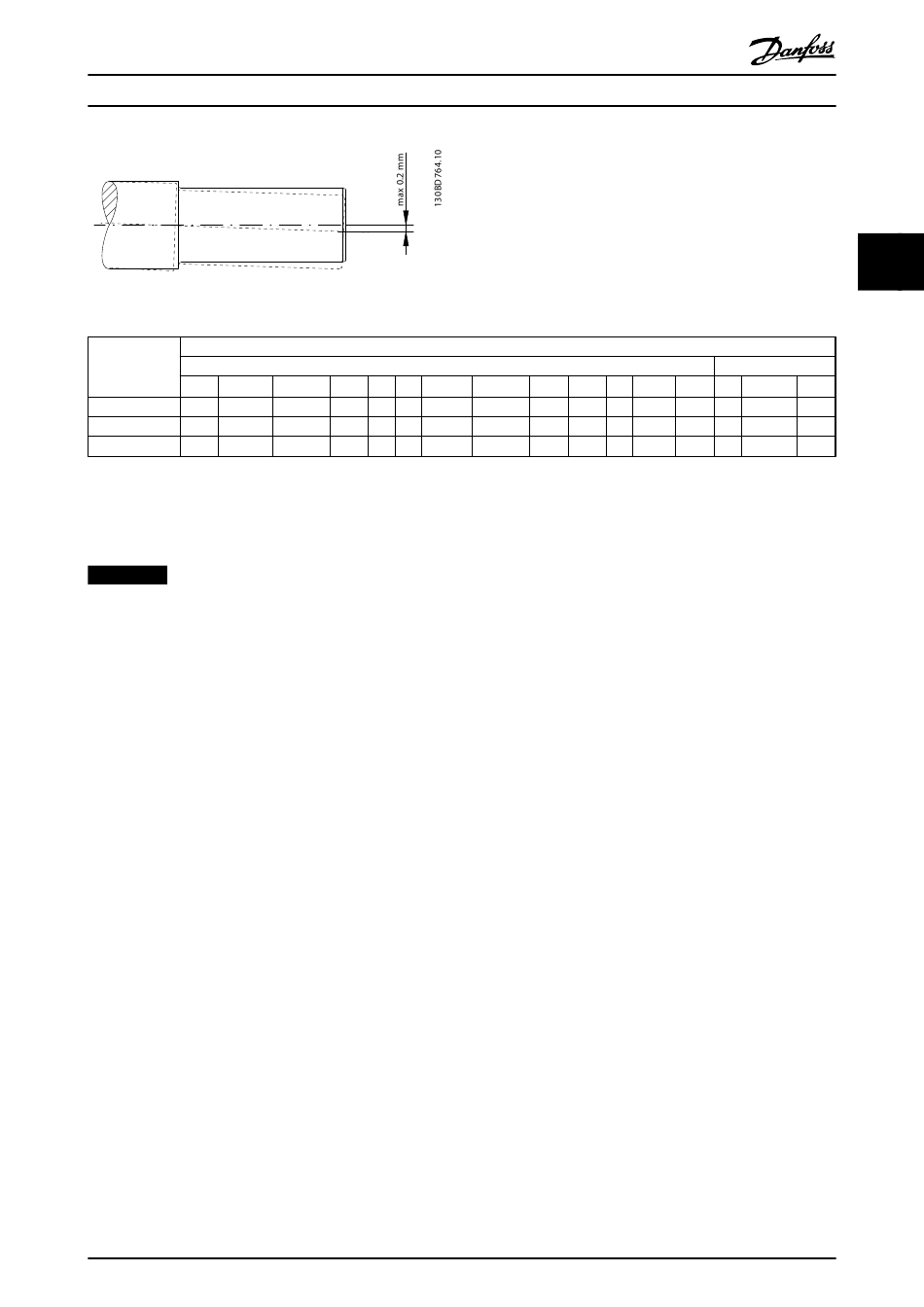

Abbildung 3.4 Maximal zulässige Exzentrizität der Förderwelle
Typ
a b
min
OGD-30 30 120
OGD-35 35 120
OGD-40 40 120
Tabelle 3.3 Abmessungen von Welle und Scheibe
1) Für b erforderliche Passfederlänge. Passen Sie die Passfederlänge an die verwendete Wellenlänge (b) an.
min
Die genannten Abmessungen können von Ihren Bedingungen abweichen. Daher müssen Sie sie ggf. anpassen.
HINWEIS
Verwenden Sie zur Montage des OneGearDrive auf der Welle Schmierfett. Beispielsweise CASTROL Obeen Paste NH1,
ARAL Noco Fluid oder ein ähnliches Produkt. Verwenden Sie eine Passfeder aus dem gleichen Material und von der
gleichen Qualität wie die Hohlwelle.
3.7 Drehmomentstütze
Das OneGearDrive erfordert eine geeignete Drehmomentstütze, um Reaktionsmoment entgegenzuwirken. Eine Drehmo-
mentstütze mit Montagesets ist optional erhältlich (siehe Kapitel 8.6.1 Drehmomentstützenset). Stellen Sie sicher, dass die
Drehmomentstütze keine übermäßigen Zwangskräfte entwickelt, zum Beispiel aufgrund einer Unwucht der Antriebswelle.
Übermäßiger Schlupf kann zu überhöhten Stoßmomenten bei Schalt- und Reversierungsvorgängen führen.
MG75C403
Produkthandbuch
Abmessungen [mm]
Welle
b c d e 1)
f
max
140 8 4 5 100
140 10 5 5 100
140 12 5 5 100
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
g h i k l
M10 22 30 3 1,5
M12 28 37 3 1,5
M16 36 45 3 2
Scheibe
m n o p
38 4 29,8 11
43 4 34,8 13
48 4 39,8 17
11
3 3
