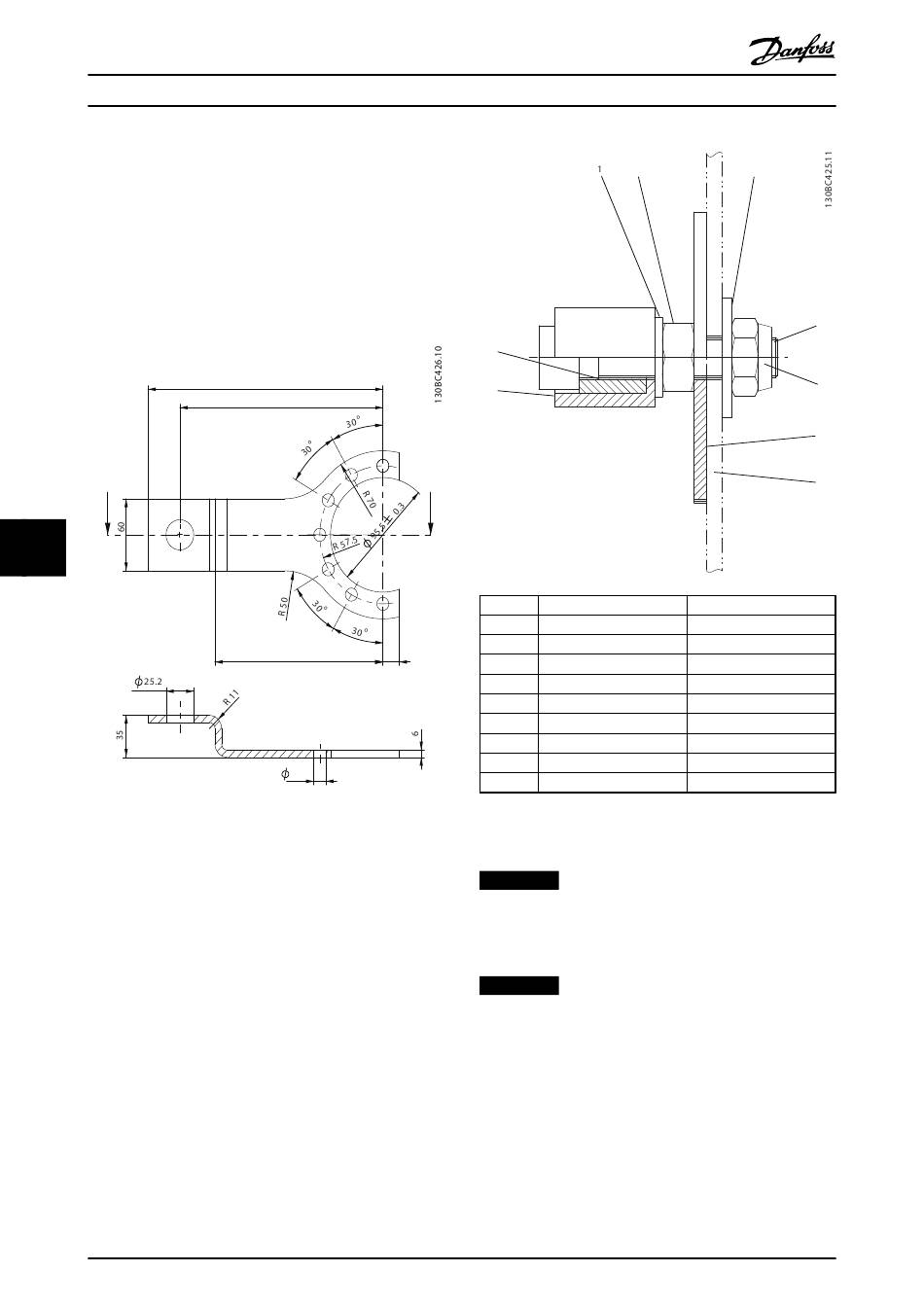

8.6 Optionen

8.6.1 Drehmomentstützenset
Teilenummer: 178H5006
Das Set der Drehmomentstütze besteht aus der Drehmo-
mentstütze (siehe Abbildung 8.13) und dem Montageset
(siehe Abbildung 8.14).
A
8 8
Abbildung 8.13 Drehmomentstütze
30
Produkthandbuch
214
185
A
153 15
A - A
11
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
2
8
7
Position Beschreibung
1 Scheibe
2 Mutter
3 Scheibe
4 Mutter
5 Scheibe
6 Kundenseitiger Rahmen
7 Tonne
8 Buchse
9 Schraube
Abbildung 8.14 Montageset
HINWEIS
Das Set enthält außerdem 3 Edelstahlschrauben
M10x25-8.8 nach DIN 933. Das Anzugsdrehmoment
beträgt 49 Nm.
HINWEIS
Verwenden Sie zur Befestigung des OneGearDrive am
Förderband nur das Original-Danfoss oder ein ähnliches
Montageset. Die verwendete Montageausrüstung muss
dasselbe Maß an Flexibilität gewährleisten wie das
Original-Danfoss-Montageset. Sie können die Drehmo-
mentstütze nicht direkt am Förderbandrahmen
festschrauben.
3
9
4
5
6
Spezifikation
DIN 125-A10 5
DIN 934 M10
DIN 9021 10, 5x30x25
DIN 985 M10
Ø 73x3 Edelstahl
–
POM-C weiß
Edelstahl
Edelstahl
MG75C403
