Cleanconnect ® -Anschlussdiagramm; Überlastschutz - Danfoss VLT OneGearDrive Produkthandbuch

Elektrische Installation
®
4.5 CleanConnect
-Anschlussdiagramm

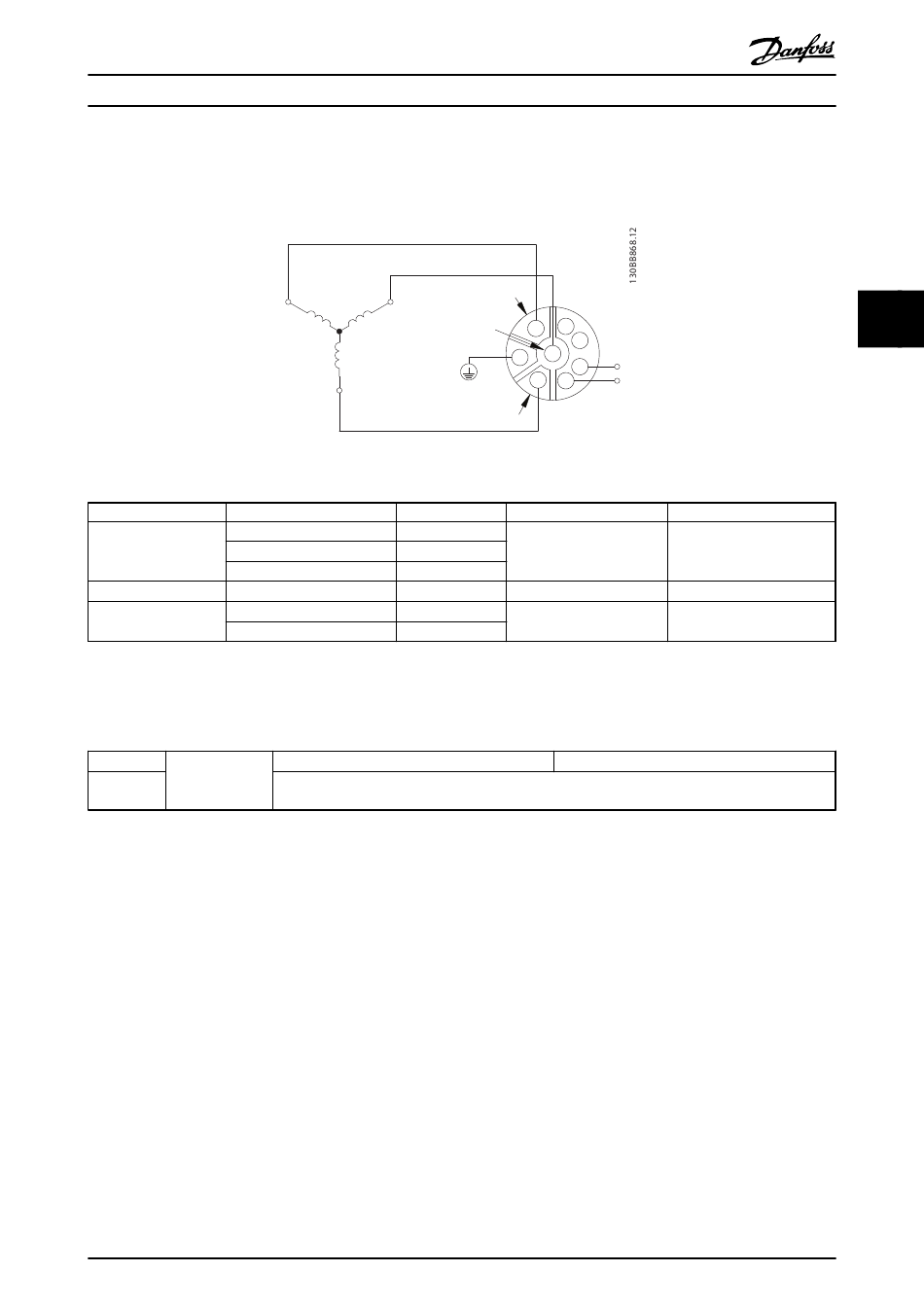

Abbildung 4.4 zeigt den Anschlussnetzstecker für den OneGearDrive Hygienic DA09LA10 im Y-Anschluss mit Thermistoren.
®
Abbildung 4.4 CleanConnect
Beschreibung Wechselrichterausgang
U
Motorwicklung V
W
Schutzleiter PE
1) T1
Temperaturschutz
KTY 84-130 T2
®
Tabelle 4.3 CleanConnect OneGearDrive-Anschluss
1) Wenn der Anschluss an den VLT
KTY-Sensor 1, verwenden. Informationen zu Parametereinstellung und Programmierung können Sie dem entsprechenden Produkthandbuch
entnehmen.
T1
KTY 84-130
T2
Tabelle 4.4 Anschlüsse T1 und T2
1) Nur falls angeschlossen
4.6 Überlastschutz
Beachten Sie das relevante Schaltdiagramm für Motoren mit thermisch aktiviertem Wicklungsschutz (siehe
Kapitel 4.4 Federzugklemmen-Anschlussdiagramm).
Vermeiden Sie ein automatisches Zurücksetzen, nachdem die Wicklung abgekühlt hat.
Der Ausgang der Motoren ist in der Regel ausreichend bemessen. Der Nennstrom stellt in diesen Fällen kein Maß für die
Getriebenutzung dar. Sie können ihn daher nicht als Überlastschutz für das Getriebe einsetzen. In einigen Fällen lässt sich
durch die Art, wie die Antriebsmaschine beladen ist, eine Überlast ausschließen. In anderen Fällen ist es erforderlich, das
Getriebe mechanisch zu schützen (z. B. Rutschkupplung, Rutschnabe usw.). Dies hängt vom maximal zulässigen Grenzdreh-
moment M bei Dauerbetrieb ab, das auf dem Typenschild angegeben ist.
