Mechanische Installation
Verwenden Sie die Rutschkupplungen, wenn die Gefahr
einer Blockierung besteht.
Bringen Sie die Übertragungselemente vorsichtig an der
Hohlwelle des OneGearDrive (ISO H 7) an. Verwenden Sie
hierfür die Gewindeendbohrung nach DIN 332, die für
diesen Zweck vorgesehen ist.
Die maximale Kraft basierend auf der Lebensdauer des
Lagers ist in (Abbildung 3.1 und Tabelle 3.1) detailliert
dargelegt.
F
Rzul
X

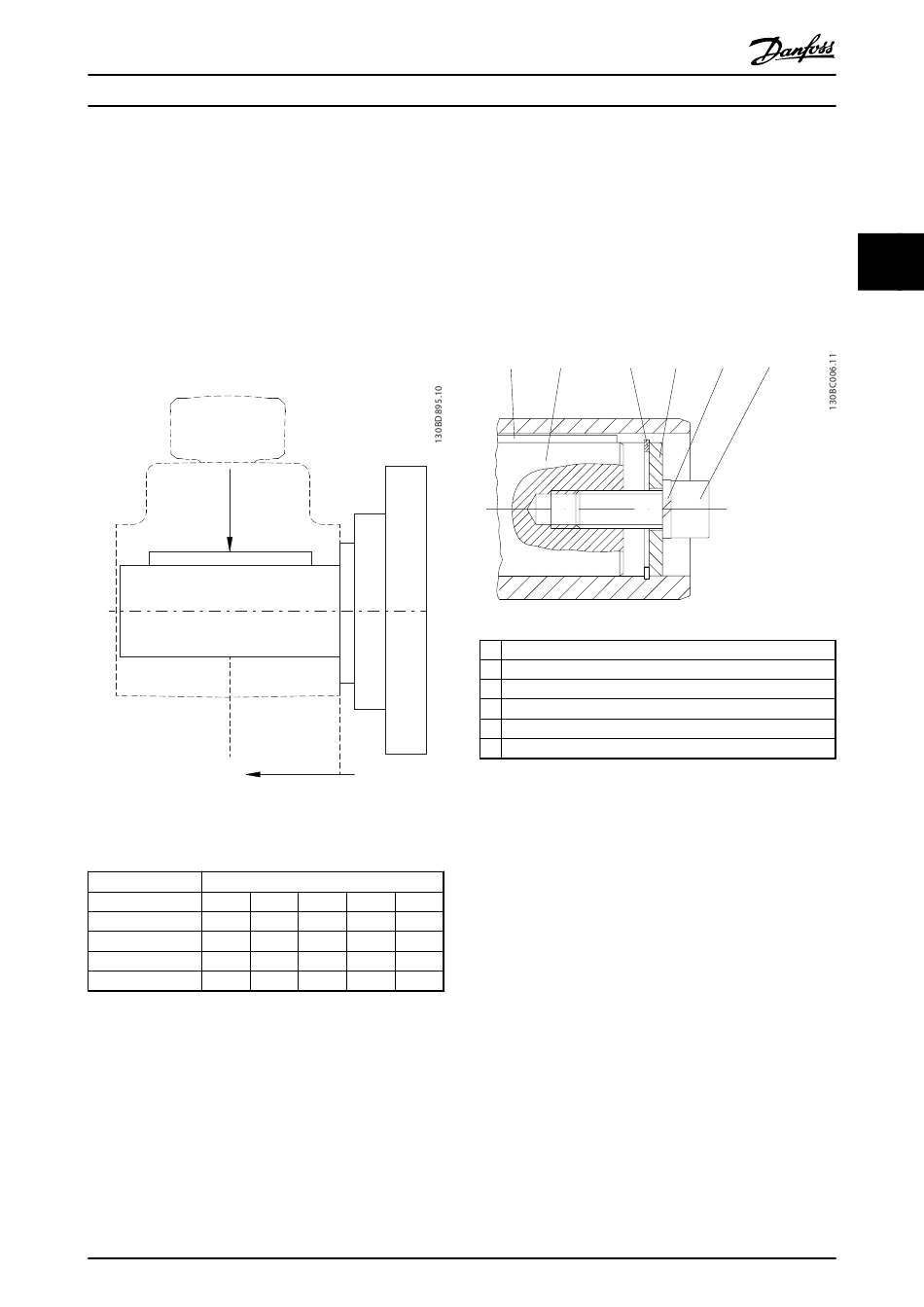

Abbildung 3.1 Maximale Kraft
Bis n2 [UPM] F [N] bis X [mm]
RZUL
25 50
50 4319 3763
100 3023 2634
200 1727 1505
360 1404 1223
Tabelle 3.1 Maximale Kraft
1) X ist der Abstand von der Oberfläche zwischen Hohlwelle und
Kraftposition.
MG75C403
Produkthandbuch
0
1)
75 100 125
3335 2994 2716
2334 2096 1901
1334 1198 1086
1084 973 883
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.

3.5.1 Montageverfahren

1. Befestigen Sie die Antriebseinheit mithilfe der
Drehmomentstütze an ihrem Flansch (siehe
Kapitel 8.6.1 Drehmomentstützenset).
2. Befestigen Sie den OneGearDrive auf der
Antriebswelle unter Verwendung der bereitge-
stellten Hilfsmittel.

3.6 Montagekit

6 1 3
Holding
1 Welle
2 Scheibe
3 Sicherungsring
4 Sicherungsscheibe
5 Befestigungsschraube (Zylinderkopf)
6 Taste
Abbildung 3.2 Montagekit
2 4 5
9
3 3
