Leitungsdistanzschutz REL670 2.1 IEC
Produktversion: 2.1
Steuerung

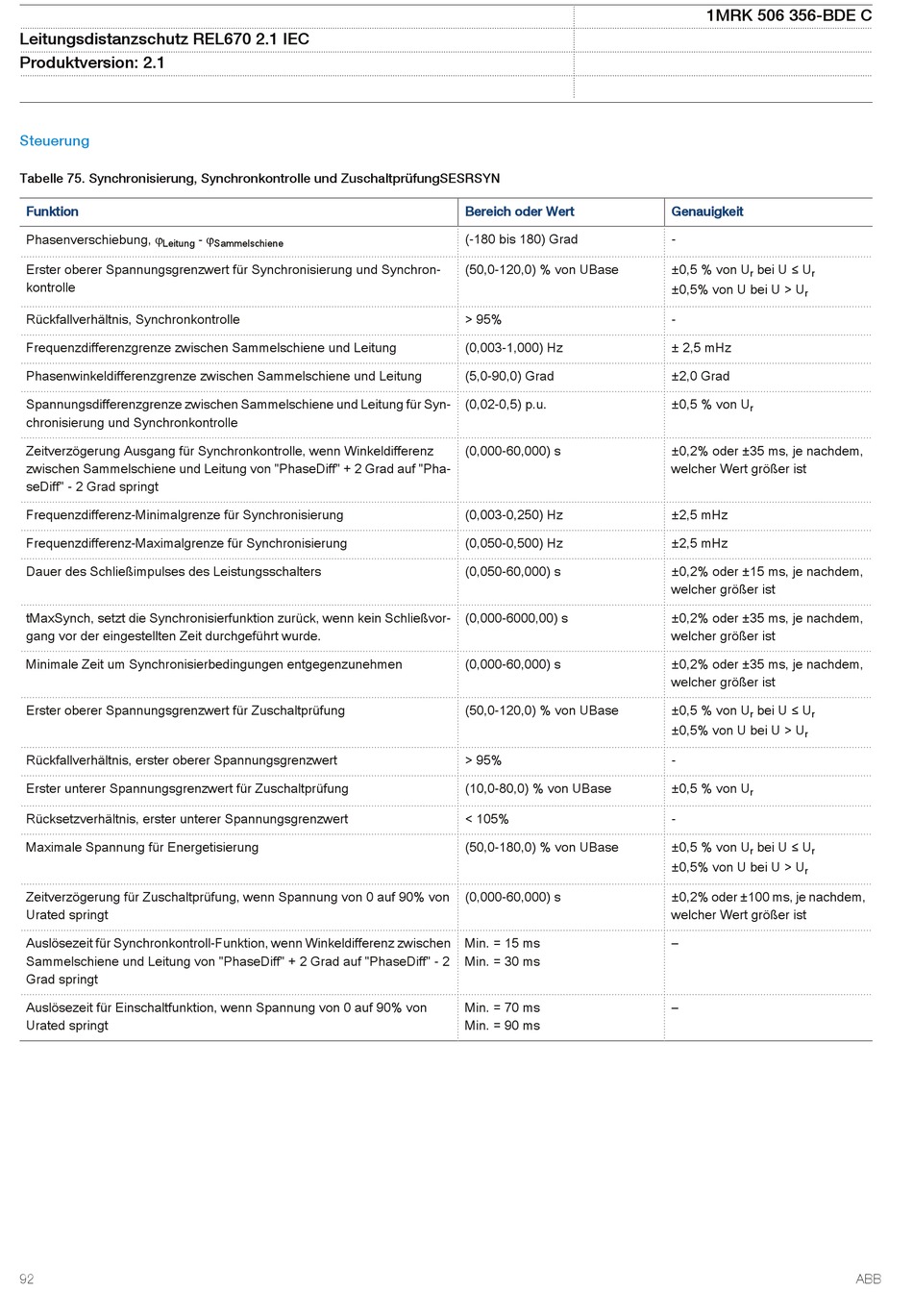

Tabelle 75. Synchronisierung, Synchronkontrolle und ZuschaltprüfungSESRSYN
Funktion
Phasenverschiebung, j
Leitung
Erster oberer Spannungsgrenzwert für Synchronisierung und Synchron‐
kontrolle
Rückfallverhältnis, Synchronkontrolle
Frequenzdifferenzgrenze zwischen Sammelschiene und Leitung
Phasenwinkeldifferenzgrenze zwischen Sammelschiene und Leitung
Spannungsdifferenzgrenze zwischen Sammelschiene und Leitung für Syn‐
chronisierung und Synchronkontrolle
Zeitverzögerung Ausgang für Synchronkontrolle, wenn Winkeldifferenz
zwischen Sammelschiene und Leitung von "PhaseDiff" + 2 Grad auf "Pha‐
seDiff" - 2 Grad springt
Frequenzdifferenz-Minimalgrenze für Synchronisierung
Frequenzdifferenz-Maximalgrenze für Synchronisierung
Dauer des Schließimpulses des Leistungsschalters
tMaxSynch, setzt die Synchronisierfunktion zurück, wenn kein Schließvor‐
gang vor der eingestellten Zeit durchgeführt wurde.
Minimale Zeit um Synchronisierbedingungen entgegenzunehmen
Erster oberer Spannungsgrenzwert für Zuschaltprüfung
Rückfallverhältnis, erster oberer Spannungsgrenzwert
Erster unterer Spannungsgrenzwert für Zuschaltprüfung
Rücksetzverhältnis, erster unterer Spannungsgrenzwert
Maximale Spannung für Energetisierung
Zeitverzögerung für Zuschaltprüfung, wenn Spannung von 0 auf 90% von
Urated springt
Auslösezeit für Synchronkontroll-Funktion, wenn Winkeldifferenz zwischen
Sammelschiene und Leitung von "PhaseDiff" + 2 Grad auf "PhaseDiff" - 2
Grad springt
Auslösezeit für Einschaltfunktion, wenn Spannung von 0 auf 90% von
Urated springt
92
- j
Sammelschiene
Bereich oder Wert
(-180 bis 180) Grad
(50,0-120,0) % von UBase
> 95%
(0,003-1,000) Hz
(5,0-90,0) Grad
(0,02-0,5) p.u.
(0,000-60,000) s
(0,003-0,250) Hz
(0,050-0,500) Hz
(0,050-60,000) s
(0,000-6000,00) s
(0,000-60,000) s
(50,0-120,0) % von UBase
> 95%
(10,0-80,0) % von UBase
< 105%
(50,0-180,0) % von UBase
(0,000-60,000) s
Min. = 15 ms
Min. = 30 ms
Min. = 70 ms
Min. = 90 ms
1MRK 506 356-BDE C
Genauigkeit
-
±0,5 % von U
bei U ≤ U
r
r
±0,5% von U bei U > U
r
-
± 2,5 mHz
±2,0 Grad
±0,5 % von U
r
±0,2% oder ±35 ms, je nachdem,
welcher Wert größer ist
±2,5 mHz
±2,5 mHz
±0,2% oder ±15 ms, je nachdem,
welcher größer ist
±0,2% oder ±35 ms, je nachdem,
welcher größer ist
±0,2% oder ±35 ms, je nachdem,
welcher größer ist
±0,5 % von U
bei U ≤ U
r
r
±0,5% von U bei U > U
r
-
±0,5 % von U
r
-
±0,5 % von U
bei U ≤ U
r
r
±0,5% von U bei U > U
r
±0,2% oder ±100 ms, je nachdem,
welcher Wert größer ist
–
–
ABB
