Leitungsdistanzschutz REL670 2.1 IEC
Produktversion: 2.1
jX
Funktionsbereich
Funktionsbereich
Funktionsbereich
Kein
Funktionsbereich
Funktionsbereich
=IEC07000117=2=de=Original.vsd
IEC07000117 V2 DE

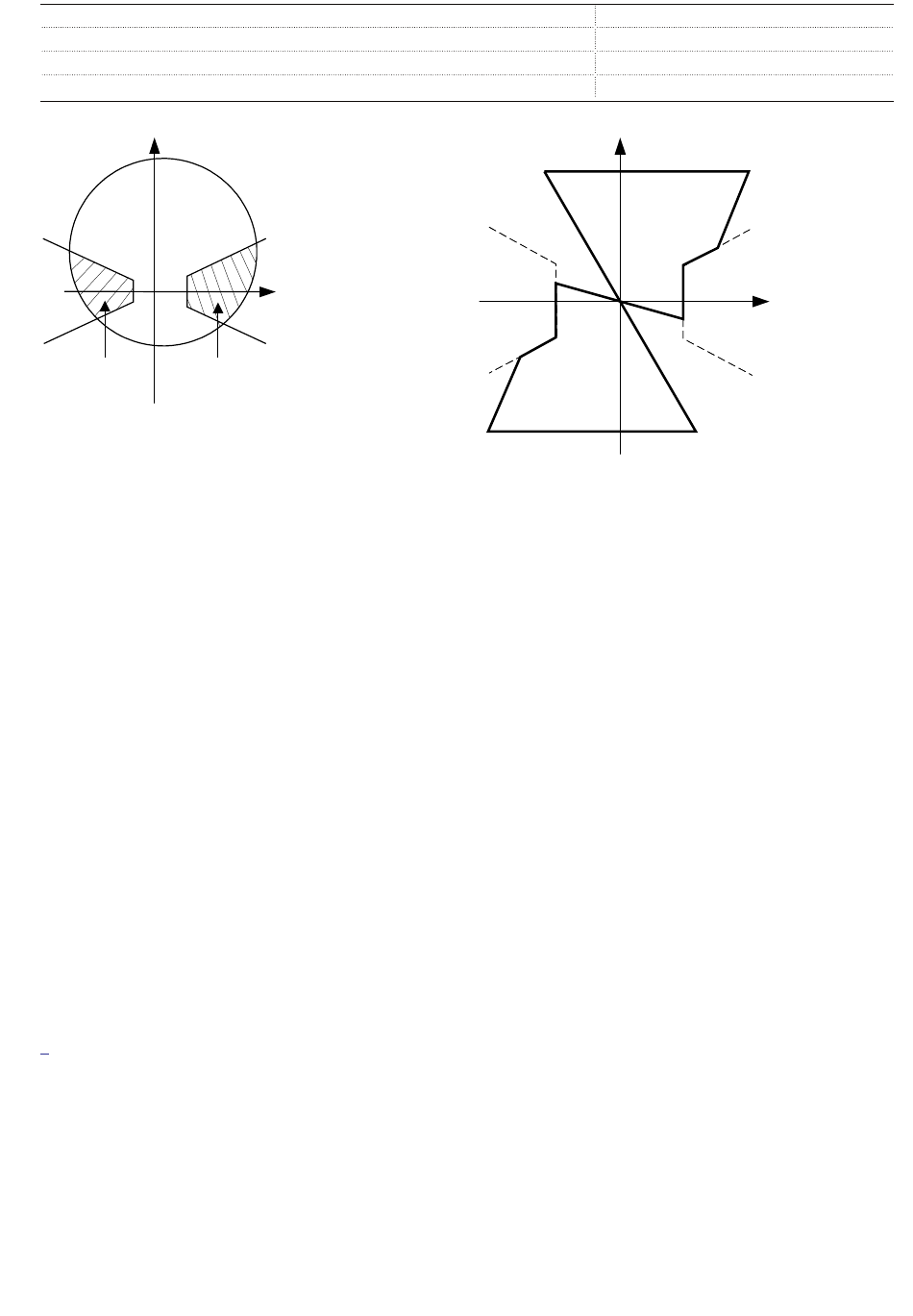

Abb. 10.
Einfluss der Lastkompensation auf die Offset-Mho-
Charakteristik
Die Distanzschutzzonen können, unabhängig voneinander, im
gerichteten (vorwärts oder rückwärts) oder im ungerichteten
Modus (offset) arbeiten. Aus diesem Grund sind sie, zusammen
mit verschiedenen Signalvergleichsverfahren, für den Schutz
von Freileitungen und Kabeln in komplexen
Netzkonfigurationen, wie Parallel-Leitungen, Mehrenden-
Leitungen usw. geeignet.
Die integrierten Steuer- und Überwachungsfunktionen bieten
Lösungen für den Betrieb und die Überwachung aller Arten von
Übertragungsleitungen.
Vollschema-Distanzschutz, polygonal für Erdfehler ZMMPDIS,
ZMMAPDIS
Der Leitungsdistanzschutz ist ein mehrsystemiger Fünf-Zonen-
Schutz (je nach Produktvariante) mit drei Fehlermessschleifen
für Leiter-Erde-Fehler für jede der unabhängigen Zonen. Durch
die Möglichkeit der individuellen Einstellung jeder Zone im
Hinblick auf die resistive- und reaktive Reichweite ist eine große
Flexibilität in der Anwendung als Reserveschutz für
Transformatoren, Freileitungen und Kabel der verschiedenen
Arten und Längen gegeben.
Der mehrsystemige Distanzschutz, Polygonkennlinie für
Erdfehler enthält Funktionen für die Lastaussparung, womit die
Möglichkeit erhöht wird, hochohmige Fehler in stark
ausgelasteten Leitungen besser zu erkennen. Siehe Abbildung
8.
ABB
R
Kein
X
Vorwärtsbetrieb
Rückwärtsbetrieb
IEC05000034 V1 DE
Abb. 11.
Typische polygonale Distanzschutzzone mit
Leiterauswahl, polygonale Charakteristik mit aktivierter
einstellbarer Winkelfunktion FRPSPDIS
Durch die unabhängige Messung der Impedanz für jede
Fehlerschleife zusammen mit einer empfindlichen und
zuverlässigen eingebauten Leiterauswahl ist die Funktion für
Anwendungen mit einphasiger automatischer
Wiedereinschaltung geeignet.
Die Distanzschutzzonen können unabhängig voneinander im
gerichteten (vorwärts oder rückwärts) bzw. ungerichteten
Modus auslösen. Dadurch sind sie in Verbindung mit
unterschiedlichen Signalvergleichsverfahren für den Schutz von
Freileitungen und Kabeln in komplexen Netzkonfigurationen -
wie beispielsweise Parallelleitungen, Mehrendenleitungen
geeignet.
Gerichtetes Impedanzelement für Mho-Charakteristik
ZDMRDIR
Die Leiter-Erde-Impedanzelemente können optional mit einer
nicht leiterselektiven gerichteten Funktion überwacht werden
(nicht leiterselektiv, da sie auf symmetrischen Komponenten
basiert).
Mho Impedanz-Überwachungslogik ZSMGAPC
Die Mho-Impedanzüberwachungslogik (ZSMGAPC) beinhaltet
Funktionen zur Erkennung von Fehlereintritt bei hohen SIR
(Source Impedance Ratio; Verhältnis von Quellenimpedanz zu
eingestellter Zonenimpedanz). Sie beinhaltet zudem die
Funktionalität der Logik für Spannungsausfall-Erkennung sowie
für das Hilfskanal-Blockierverfahren.
ZSMGAPC kann prinzipiell in zwei Teile untergliedert werden:
1. Eine Fehlereintritt-Erkennungslogik
2. Erkennung hoher SIR-Werte
1MRK 506 356-BDE C
R
0143_=IEC0500003
4=1=de=Original.vs
d
27
