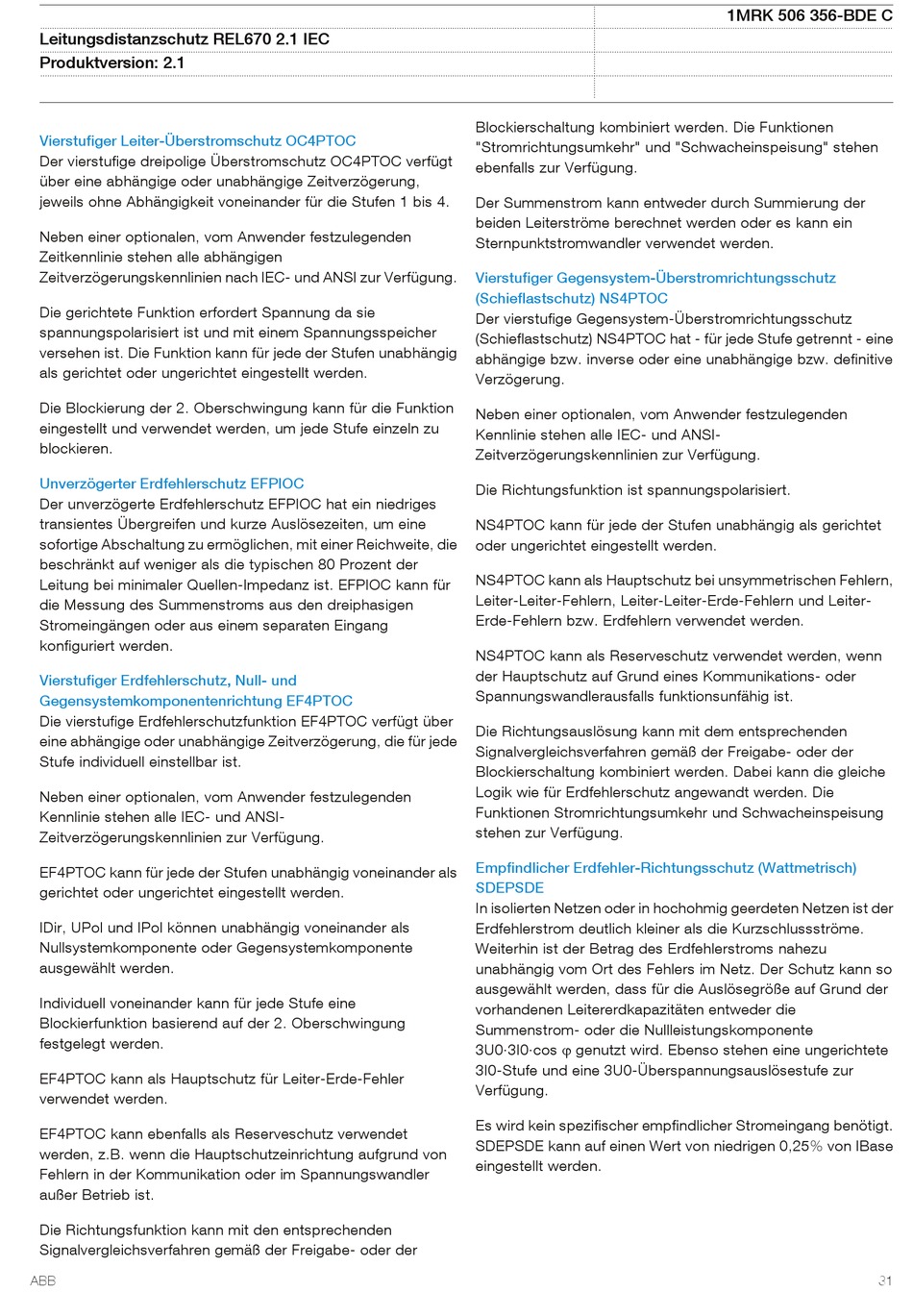

Leitungsdistanzschutz REL670 2.1 IEC
Produktversion: 2.1
Vierstufiger Leiter-Überstromschutz OC4PTOC
Der vierstufige dreipolige Überstromschutz OC4PTOC verfügt
über eine abhängige oder unabhängige Zeitverzögerung,
jeweils ohne Abhängigkeit voneinander für die Stufen 1 bis 4.
Neben einer optionalen, vom Anwender festzulegenden
Zeitkennlinie stehen alle abhängigen
Zeitverzögerungskennlinien nach IEC- und ANSI zur Verfügung.
Die gerichtete Funktion erfordert Spannung da sie
spannungspolarisiert ist und mit einem Spannungsspeicher
versehen ist. Die Funktion kann für jede der Stufen unabhängig
als gerichtet oder ungerichtet eingestellt werden.
Die Blockierung der 2. Oberschwingung kann für die Funktion
eingestellt und verwendet werden, um jede Stufe einzeln zu
blockieren.
Unverzögerter Erdfehlerschutz EFPIOC
Der unverzögerte Erdfehlerschutz EFPIOC hat ein niedriges
transientes Übergreifen und kurze Auslösezeiten, um eine
sofortige Abschaltung zu ermöglichen, mit einer Reichweite, die
beschränkt auf weniger als die typischen 80 Prozent der
Leitung bei minimaler Quellen-Impedanz ist. EFPIOC kann für
die Messung des Summenstroms aus den dreiphasigen
Stromeingängen oder aus einem separaten Eingang
konfiguriert werden.
Vierstufiger Erdfehlerschutz, Null- und
Gegensystemkomponentenrichtung EF4PTOC
Die vierstufige Erdfehlerschutzfunktion EF4PTOC verfügt über
eine abhängige oder unabhängige Zeitverzögerung, die für jede
Stufe individuell einstellbar ist.
Neben einer optionalen, vom Anwender festzulegenden
Kennlinie stehen alle IEC- und ANSI-
Zeitverzögerungskennlinien zur Verfügung.
EF4PTOC kann für jede der Stufen unabhängig voneinander als
gerichtet oder ungerichtet eingestellt werden.
IDir, UPol und IPol können unabhängig voneinander als
Nullsystemkomponente oder Gegensystemkomponente
ausgewählt werden.
Individuell voneinander kann für jede Stufe eine
Blockierfunktion basierend auf der 2. Oberschwingung
festgelegt werden.
EF4PTOC kann als Hauptschutz für Leiter-Erde-Fehler
verwendet werden.
EF4PTOC kann ebenfalls als Reserveschutz verwendet
werden, z.B. wenn die Hauptschutzeinrichtung aufgrund von
Fehlern in der Kommunikation oder im Spannungswandler
außer Betrieb ist.
Die Richtungsfunktion kann mit den entsprechenden
Signalvergleichsverfahren gemäß der Freigabe- oder der
ABB
Blockierschaltung kombiniert werden. Die Funktionen
"Stromrichtungsumkehr" und "Schwacheinspeisung" stehen
ebenfalls zur Verfügung.
Der Summenstrom kann entweder durch Summierung der
beiden Leiterströme berechnet werden oder es kann ein
Sternpunktstromwandler verwendet werden.
Vierstufiger Gegensystem-Überstromrichtungsschutz
(Schieflastschutz) NS4PTOC
Der vierstufige Gegensystem-Überstromrichtungsschutz
(Schieflastschutz) NS4PTOC hat - für jede Stufe getrennt - eine
abhängige bzw. inverse oder eine unabhängige bzw. definitive
Verzögerung.
Neben einer optionalen, vom Anwender festzulegenden
Kennlinie stehen alle IEC- und ANSI-
Zeitverzögerungskennlinien zur Verfügung.
Die Richtungsfunktion ist spannungspolarisiert.
NS4PTOC kann für jede der Stufen unabhängig als gerichtet
oder ungerichtet eingestellt werden.
NS4PTOC kann als Hauptschutz bei unsymmetrischen Fehlern,
Leiter-Leiter-Fehlern, Leiter-Leiter-Erde-Fehlern und Leiter-
Erde-Fehlern bzw. Erdfehlern verwendet werden.
NS4PTOC kann als Reserveschutz verwendet werden, wenn
der Hauptschutz auf Grund eines Kommunikations- oder
Spannungswandlerausfalls funktionsunfähig ist.
Die Richtungsauslösung kann mit dem entsprechenden
Signalvergleichsverfahren gemäß der Freigabe- oder der
Blockierschaltung kombiniert werden. Dabei kann die gleiche
Logik wie für Erdfehlerschutz angewandt werden. Die
Funktionen Stromrichtungsumkehr und Schwacheinspeisung
stehen zur Verfügung.
Empfindlicher Erdfehler-Richtungsschutz (Wattmetrisch)
SDEPSDE
In isolierten Netzen oder in hochohmig geerdeten Netzen ist der
Erdfehlerstrom deutlich kleiner als die Kurzschlussströme.
Weiterhin ist der Betrag des Erdfehlerstroms nahezu
unabhängig vom Ort des Fehlers im Netz. Der Schutz kann so
ausgewählt werden, dass für die Auslösegröße auf Grund der
vorhandenen Leitererdkapazitäten entweder die
Summenstrom- oder die Nullleistungskomponente
3U0·3I0·cos j genutzt wird. Ebenso stehen eine ungerichtete
3I0-Stufe und eine 3U0-Überspannungsauslösestufe zur
Verfügung.
Es wird kein spezifischer empfindlicher Stromeingang benötigt.
SDEPSDE kann auf einen Wert von niedrigen 0,25% von IBase
eingestellt werden.
