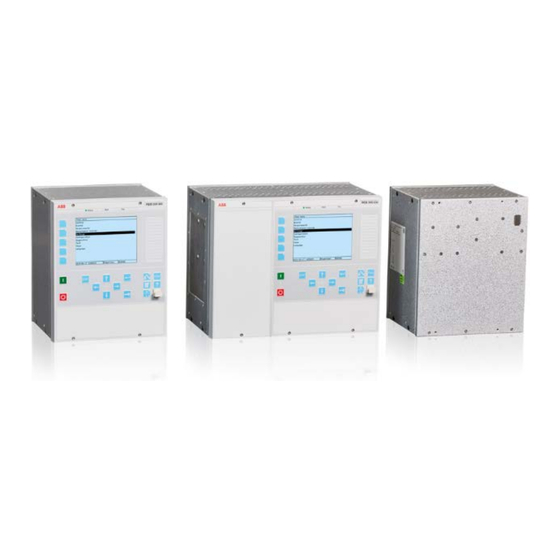

Relion® REB500 series
Abzweigschutzfunktionen REB500
Anwendungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB REB500 Series

Inhaltszusammenfassung für ABB REB500 Series

  • Seite 1 Relion® REB500 series Abzweigschutzfunktionen REB500 Anwendungshandbuch...
  • Seite 3 Dokument-ID: 1MRK 505 353-UDE Ausgabe: Dezember 2017 Revision: B Produktversion: 8.2 © Copyright 2017 ABB.Alle Rechte vorbehalten.

  • Seite 4: Gewährleistung

    Lizenzvereinbarungen gebunden und darf ausschließlich im Einklang mit den entsprechenden Lizenzvereinbarungen benutzt, vervielfältigt oder weitergegeben werden. Marken ABB und Relion sind eingetragene Warenzeichen der ABB Group.Alle sonstigen Marken- oder Produktnamen, die in diesen Unterlagen Erwähnung finden, sind gegebenenfalls Warenzeichen oder eingetragene Markenzeichen der jeweiligen Inhaber.

  • Seite 5: Haftungsausschluss

    Vorkehrungen getroffen werden, um solche Risiken auszuschließen oder einzugrenzen. Dieses Dokument wurde von ABB sorgfältig geprüft. Dennoch sind Abweichungen nicht völlig auszuschließen.Falls Fehler entdeckt werden, wird der Leser gebeten, diese freundlicherweise dem Hersteller mitzuteilen.Abgesehen von ausdrücklichen vertraglichen Verpflichtungen ist ABB unter keinen Umständen für einen Verlust...

  • Seite 6: Konformität

    Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EG).Diese Konformität ist das Ergebnis einer Prüfung seitens ABB in Übereinstimmung mit den Produktnormen EN 50263 und EN 60255-26 für die EMV-Richtlinie und gemäß den Produktnormen EN 60255-1 und EN 60255-27 für die Niederspannungsrichtlinie.Das Produkt wurde in Übereinstimmung mit den...

  • Seite 7: Sicherheitsrelevante Informationen

    Sicherheitsrelevante Informationen An den Anschlüssen können gefährliche Spannungen auftreten, auch wenn die Hilfsspannung abgeschaltet ist. Nichtbeachtung kann zu Tod, Verletzung oder erheblichem Sachschaden führen. Die elektrische Installation darf nur von einem fachkundigen Elektriker ausgeführt werden. Die nationalen und lokalen Sicherheitsbestimmungen müssen immer beachtet werden.

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Abschnitt 1 Einleitung ..............3 Dieses Handbuch ................3 Zielgruppe ................... 3 Produktunterlagen ................3 Verwendete Symbole und Dokumentkonventionen ......4 1.5.1 Symbole ..................4 1.5.2 Dokumentkonventionen ..............5 Abschnitt 2 Übersicht ..............6 Funktionen ..................6 Aufbau der Schutzfunktionssoftware ..........6 2.2.1 Funktionsschema der REB500-Abzweigschutzfunktion ....
  • Seite 10 Inhaltsverzeichnis Technische Ergänzungen ..............42 5.2.1 Spannungswandler für Abzweigschutz ........42 Abschnitt 6 AS-Ergänzungen zu grundlegender Dokumentation ..44 Technische Daten ................44 Betrieb und Wartung ................ 52 6.2.1 Wartung der Abzweigschutzfunktionen ........52 6.2.2 Schutzblockierung............... 52 6.2.3 Auslösung der Schutzfunktionen ..........52 Inbetriebnahme ................

  • Seite 11: Abschnitt 1 Einleitung

    Abschnitt 1 1MRK 505 353-UDE Einleitung Abschnitt 1 Einleitung Dieses Handbuch Dieses Handbuch enthält Anwendungsbeschreibungen, Einstellrichtlinien und technische Daten der Abzweigschutzfunktionen.Es ergänzt die im eigentlichen REB500-Anwendungshandbuch enthaltenen Informationen. Das Handbuch kann benutzt werden, um herauszufinden, wann und für welchen Zweck eine typische Schutzfunktion verwendet werden kann.Das Handbuch kann auch zur Berechnung von Einstellungen herangezogen werden.

  • Seite 12: Verwendete Symbole Und Dokumentkonventionen

    Abschnitt 1 1MRK 505 353-UDE Einleitung Verwendete Symbole und Dokumentkonventionen 1.5.1 Symbole Das Elektrowarnsymbol weist auf eine Gefahr hin, die zu elektrischen Schlägen führen könnte. Das Warnsymbol weist auf eine Gefahr hin, die zu Personenschäden führen könnte. Das Vorsichtssymbol weist auf wichtige Informationen oder Warnhinweise in Bezug auf das im Text erwähnte Konzept hin.Dies kann ein Hinweis auf das Vorhandensein einer Gefahr sein, die zu Beschädigungen von Software, Gerätschaft oder Eigentum führen...

  • Seite 13: Dokumentkonventionen

    Abschnitt 1 1MRK 505 353-UDE Einleitung 1.5.2 Dokumentkonventionen Eventuell treffen nicht alle Konventionen auf dieses Handbuch zu. • Die in diesem Handbuch enthaltenen Abkürzungen und Akronyme sind im Glossar erläutert.Das Glossar enthält außerdem wichtige Begriffsdefinitionen. • Die Drucktasten-Navigation in der Menüstruktur der lokalen MMK wird mithilfe der Drucktastensymbole dargestellt, z.

  • Seite 14: Abschnitt 2 Übersicht

    Abschnitt 2 1MRK 505 353-UDE Übersicht Abschnitt 2 Übersicht Das System verfügt zusätzlich zum Anlagenschutz (SS) über Abzweigschutzfunktionen (AS), die in Hoch- und Höchstspannungsnetzen angewendet werden können.Je nach Anforderung können einzelne Funktionen bis hin zu systemspezifischen Leitungsschutz-Anordnungen konfiguriert werden. Die AS-Anordnungen können im „Konfigurationsmodus“ der HMI500 hinzugefügt werden.

  • Seite 15: Funktionsschema Der Reb500-Abzweigschutzfunktion

    Abschnitt 2 1MRK 505 353-UDE Übersicht Ausgangsblöcke (Bo) ermöglicht. Diese sind für bis zu 20 Eingangs- bzw. 120 Ausgangssignale ausgelegt. Es ist zu beachten, dass alle Signale, die den binären Ausgangskontakten, Schaltanlagen-Automationssystemen (SAS, z. B. IEC 61850 Bus) oder LED zugewiesen werden sollen, zunächst über den AS-Ausgangsblock (Bo) geleitet werden müssen.

  • Seite 16: Bezeichnungsnummernübersicht Für Figure 1

    Abschnitt 2 1MRK 505 353-UDE Übersicht REB 500 Feldeinheit Stationsschutz (SS) SS-Funktion SS-Funktion Abgangsschutz ( AS) Funktion AS Funktion Funktion Abbildung 1 Aufbau und Zuordnung von Anlagen- und Abzweigschutzfunktionen 2.2.2 Bezeichnungsnummernübersicht für Figure 1 Tabelle 2 Erläuterungen zu Eingängen/Ausgängen Element- Name Definition Kommentar...
  • Seite 17 Abschnitt 2 1MRK 505 353-UDE Übersicht Element- Name Definition Kommentar AS-Ausgang Logischer Ausgang AS 120 logische Ausgänge pro Feldeinheit Tabelle 3 Erläuterungen zu Schutzfunktionsobjekten Beschriftun Name Definition Kommentar gsnr. Anlagenschutzobjekt Beinhaltet Anlagenschutzfunktionen SS-Funktion Anlagenschutzfunktion Verfügbare Funktionen z. B. SSS, SVS, EFS... Abzweigschutzobjekt Beinhaltet Abzweigschutzfunktionen AS-Funktion...

  • Seite 18: Signale

    Abschnitt 2 1MRK 505 353-UDE Übersicht Signale 2.3.1 Abzweig-/Anlagenschutz  Funktionsüberlappungssignale 2.3.1.1 Signalbezeichnungen Die AS/SS-Funktionsüberlappungssignale (allgemein) entsprechen derSignalnummernomenklatur des Anlagenschutzsystems (weitere Informationen finden Sie im Technischen Handbuch für REB500) Beispiel:19205_Blockierung AS (5-stellige Signalnummer) 2.3.1.2 Durch AS erzeugte und als SS-Eingänge genutzte Ausgänge (Standardsignale) Tabelle 5 FE_AS-Ausgänge als SS-Eingänge (Standardsignale)
  • Seite 19 Abschnitt 2 1MRK 505 353-UDE Übersicht Signal Beschreibung erscheint daher nicht als binäres Eingangssignal. 13785_AS Anregung SVS L1L2L3 Schalterversagerschutz mit dreiphasiger Anregung.Das Schalterversagerschutz-Zeitglied wird angeregt, wenn dieses Signal aktiviert wird und der SVS in einer Phase Strom misst. Dieses Signal wird von der Abzweigschutzfunktion direkt aktiviert und erscheint daher nicht als binäres Eingangssignal.

  • Seite 20: Abzweigschutz  Funktionsspezifische Signale

    Abschnitt 2 1MRK 505 353-UDE Übersicht Tabelle 7 ZE_Eingänge an AS Signal Beschreibung 39205_Blockierung AS Die Ausgangssignale der Abzweigschutzfunktionen werden systemweit blockiert (die Funktionen werden intern weiterhin verarbeitet, Messwerte und Signale werden daher weiterhin in der lokalen MMK dargestellt). 2.3.1.4 Allgemeine Ausgänge von AS Tabelle 8 FE_Ausgangssignale von AS...

  • Seite 21: Signalbezeichnungen Von As-Internen Signalen

    Abschnitt 2 1MRK 505 353-UDE Übersicht Beispiel: Signal 211105_DIST_AUS LS L1 Tabelle 10 Signalnummernomenklatur 211105 DIST AUS LS L1 6-stellige Signalnummer Schutzfunktion Signalbezeichnung Tabelle 11 Signalnummernomenklatur Ziffer 1 Ziffern 2, 3 Ziffer 4 Ziffer 5, 6 Kategorie Schutz- Signalfunktion Sequenznu funktion mmer FE_Ein...
  • Seite 22 Abschnitt 2 1MRK 505 353-UDE Übersicht AS-int.Signal Bezeichnung für binäres Beschreibung Eingangssignal Binäreingang 1 122805_LOGIK BinEin 1 Logik-Eingang 1 Binäreingang 2 122810_LOGIK BinEin 2 Logik-Eingang 2 Binäreingang 3 122815_LOGIK BinEin 3 Logik-Eingang 3 Binäreingang 4 122820_LOGIK BinEin 4 Logik-Eingang 4 Tabelle 13 FE_Verzögerung Eingangssignale AS-int.Signal...
  • Seite 23 Abschnitt 2 1MRK 505 353-UDE Übersicht Tabelle 16 FE_AMZ-Eingangssignale AS-int.Signal Bezeichnung für binäres Beschreibung Eingangssignal Blockieren 113205_AMZ Blockierung Eingang zur AMZ-Blockierung Tabelle 17 FE_DIRUMZ-Eingangssignale AS-int.Signal Bezeichnung für binäres Beschreibung Eingangssignal Blockieren 114205_UMZR Blockierung Eingang zur UMZR-Blockierung Empfangen 114805_UMZR Empfang Signal „HF-Empfang“ Tabelle 18 FE_DIRAMZ-Eingangssignale AS-int.Signal...
  • Seite 24 Abschnitt 2 1MRK 505 353-UDE Übersicht AS-int.Signal Bezeichnung für binäres Beschreibung Eingangssignal Blockieren 125205_U3PH Blockierung Eingang zur U3PH-Blockierung 2.3.2.4 Binäre Ausgangssignale AS Tabelle 24 FE_LOGIK Ausgangssignale AS-int.Signal Bezeichnung für binäres Beschreibung Ausgangssignal Binärausgang 222805_LOGIK BinAusgang Logik-Signal (Ausgang von Logikfunktion) Binärausgang 222810_LOGIK BinAusgang Auslösesignal (Ausgang von Auslöselogik) Tabelle 25...
  • Seite 25 Abschnitt 2 1MRK 505 353-UDE Übersicht AS-int.Signal Bezeichnung für binäres Beschreibung Ausgangssignal Blockiersignal gesetzt ist, wird dieses Signal deaktiviert. Dies gilt nicht für eine Auslösung durch den Reserveüberstromschutz. Auslösung 211330_DIST Aus UMZres Auslösesignal des Reserve-Überstroms. Auslösung 211335_DIST Aus Draufs Auslösesignal für Draufschaltfehler. SOTF Auslösung 211340_DIST Aus HF Empf...
  • Seite 26 Abschnitt 2 1MRK 505 353-UDE Übersicht AS-int.Signal Bezeichnung für binäres Beschreibung Ausgangssignal Verzögerung 211820_DIST ZeitSt 2 Signal zur Anregung in Zone 2. Verzögerung 211825_DIST ZeitSt 3 Signal zur Anregung in Zone 3. Verzögerung 211830_DIST ZeitSt 4 Signal zur Anregung in Zone 4 (gilt nicht, wenn Zone 4 als Überreichstufe genutzt wird).
  • Seite 27 Abschnitt 2 1MRK 505 353-UDE Übersicht AS-int.Signal Bezeichnung für binäres Beschreibung Ausgangssignal Auslösung 214105_UMZR AUS Auslösesignal. Anregung 214705_UMZR Anlauf Anregesignal. Anregung L1 214710_UMZR Anlauf L1 Anregesignal Phase L1 Anregung L2 214715_UMZR Anlauf L2 Anregesignal Phase L2 Anregung L3 214720_UMZR Anlauf L3 Anregesignal Phase L3 MeasFwd 214805_UMZR Mess Vorw...
  • Seite 28 Abschnitt 2 1MRK 505 353-UDE Übersicht Tabelle 34 FE_CHKI3PH-Ausgangssignale AS-int.Signal Bezeichnung für binäres Beschreibung Ausgangssignal Auslösung 224605_U3PH Angesprochen Auslösesignal Tabelle 35 FE_CHKU3PH-Ausgangssignale AS-int.Signal Bezeichnung für binäres Beschreibung Ausgangssignal Auslösung 225605_CHKU3PH Auslösesignal Angesprochen Anwendungshandbuch Abzweigschutzfunktionen REB500...

  • Seite 29: Hmi500

    Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Abschnitt 3 Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Integration der Abzweigschutzfunktionen Die REB500-Abgangsmodelle umfassen keine Abzweigschutzfunktionen.Die Integration des Abzweigschutzes (Variante V-L2) kann in der Projektdatei „Projektierung“ während des Prozesses „Import Abgangsmodell“ durchgeführt werden.

  • Seite 30: Konfiguration Der Abzweigschutzfunktionen Mithilfe Von Hmi500

    Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Öffnen Sie das HMI500-Menü „Einstellungen“ und wählen Sie den Menüpunkt „Abzweigschutz“ aus, um die Abzweigschutzfunktionen zu konfigurieren und einzurichten. Abbildung 3 Einstellungen/Konfiguration der Abzweigschutzfunktionen Tabelle 36 Tasten „Abzweigschutz –...
  • Seite 31 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 variiert in Abhängigkeit von der bereits ausgewählten Abzweigschutz-Variante (siehe Abschnitt 3.2). Die für die Konfiguration verwendeten Schutzfunktionen werden auf der rechten Seite aufgelistet.Dabei steht die binäre Ausgangsfunktion „AS-Ausgang“ immer an oberster Stelle (siehe Figure 4).
  • Seite 32 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Funktionen aufgelistet.Sie muss ausgewählt werden, um Änderungen in Funktionen vornehmen zu können und festzulegen, unter welchen Bedingungen eine Funktion angewendet wird.In den Registerkarten ParSatz 1 bis ParSatz 4 werden rein zu Informationszwecken die Funktionen aufgeführt, die für einen bestimmten Parameter-Satz konfiguriert sind.

  • Seite 33: Statusanzeige

    Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Menüpunkt Beschreibung Kopieren Erstellt eine Kopie der Schutzfunktion gemäß den folgenden Regeln: • Eine Kopie kann nicht denselben Parameter-Satz wie das Original haben. • Die Eingangssignale des Originals und der Kopie sind identisch und können nicht geändert werden.
  • Seite 34 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Statistische Auswertung Bewegen Sie den Cursor über das Dialogfeld unterhalb der Registerkarten und doppelklicken Sie mit der rechten Maustaste darauf. Ein Fenster mit Statistiken und Statusinformationen der Abzweigschutzfunktionen wird geöffnet. Abbildung 8 Bereich unter Registerkarten –...

  • Seite 35: Binärsignal-Konfiguration

    Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Tabelle 40 Statusanzeige AS-Funktion – Statistik Dialogpunkt Beschreibung Konfigurierte Anzahl der durch den Benutzer für diese Feldeinheit erstellten Funktionen Instanzen.Die maximale Anzahl beträgt 128. Verfügbare Anzahl der für die Schutzfunktions-Einstellungen verfügbaren Speicherorte Parameter im gesamten System.
  • Seite 36 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Die folgenden Signale können den Binäreingängen jeder Abzweigschutzfunktion zugeordnet werden. AS-intern • Ausgänge anderer AS-Funktionen (siehe 3.4.1.2) • Allgemeine AS-Eingänge (siehe 2.3.1.3) • Signalstatus „Immer AUS“ oder „Immer EIN“ AS-extern (siehe 3.4.1.4) •...
  • Seite 37 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Die zweite Registerkarte „Ausgang von Funktion“ ermöglicht die Verbindung des Ausgangs einer bestehenden Schutzfunktions-Instanz mit dem jeweiligen Signaleingang. Die Registerkarte „Ausgang von Funktion“ bietet eine Übersicht über sämtliche Schutzfunktions-Instanzen, die für die jeweilige Feldeinheit konfiguriert sind und listet ihre individuelle Instanznummer auf.Wenn eine Schutzfunktion in der linken Übersicht durch Anklicken mit der linken Maustaste ausgewählt wird, werden deren binäre Ausgangssignale auf der rechten Seite des Dialogfelds angezeigt.
  • Seite 38 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Tabelle 41 „Ausgang von Funktion“-Dialog/Spaltenbezeichnungen Dialogbezeichnung Beschreibung Kanal Individuelle Nr. des Ausgangssignals Klicken Sie auf dieses Kästchen, um das Signal zu invertieren Signaltext Ausgangssignalname Die Position der „AS-internen“ Eingangssignale im AS- Funktionsschema kann in Figure 1, Beschriftungsnr.
  • Seite 39 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Standardwert Die Registerkarte „Vordefiniert“ bietet eine Übersicht über die voreingestellten Ausgänge des Anlagenschutzes (siehe Figure 13).Jeder Binäreingang einer AS- Funktion kann mit damit verknüpft werden, um den Signalaustausch zwischen Anlagenschutz und Abzweigschutzabschnitten zu freizugeben (z.
  • Seite 40 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Der eingegebene Signalname muss den REB500-Signalrichtlinien entsprechen (Siehe Abschnitt 2.3.2.1).In Abschnitt 2.3.2.3 werden alle für „allgemeine“ Eingänge verfügbaren Signale aufgelistet. Beispiel: Signalname unter AS-Funktion Bezeichnung des unter „Generell“ einzugebenden binären Eingangssignals Ext Blk Dist 111205_DIST Ext.Blk.

  • Seite 41: Konfiguration Von Binären Ausgangssignalen

    Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Die Position der „Binärmodul“-Eingangssignale im AS- Funktionsschema kann in Figure 1, Beschriftungsnr. 10 eingesehen werden. 3.4.2 Konfiguration von binären Ausgangssignalen Jede REB500-Abzweigschutzfunktion verfügt über eine festgelegte Anzahl binärer Ausgangssignale.Diese werden für jede Schutzfunktion in Abschnitt 2.3.2.4 beschrieben.Die Dialoge zu den Schutzfunktions-Einstellungen enthalten die Beschreibung eines binären Ausgangssignals in Textform und verfügen über ein Feld, in dem die den entsprechenden Ausgängen zugeordneten Eingangssignale...
  • Seite 42 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Abbildung 16 Zuordnung von Parameter-Sätzen der AS-Ausgänge (feste Zuordnung) Die Konfiguration der Binärausgangs-Funktion entspricht grundsätzlich der Konfiguration anderer Schutzfunktionen.Öffnen Sie das Dialogfeld zur Konfiguration, indem Sie mit der linken Maustaste auf das Symbol doppelklicken oder die Funktion im Kontextmenü...
  • Seite 43 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Die der Gruppe „Vordefiniert“ zugeordneten Signale schränken die Anzahl der AS-Ausgangskanäle nicht ein (Gesamtanzahl 120). Die Position der Ausgangssignale „AS-Vordefiniert“ im AS- Funktionsschema kann in Figure 1, Beschriftungsnr. 14 eingesehen werden.

  • Seite 44: Aufzeichnung Eines Binärsignals Als Ereignis

    Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Bearbeiten (Anwendung für Signale der Gruppen „Vordefiniert“ und „Generell“) Klicken Sie zur Zuordnung eines Signals der Gruppe „Vordefiniert“ oder „Generell“ auf die entsprechende Schaltfläche „Bearbeiten“.Das Dialogfeld „Auswahl binärer Eingänge“ wird geöffnet.Die weitere Vorgehensweise stimmt mit dem Verfahren zum Bearbeiten binärer Eingangssignale überein (siehe Abschnitt 3.4.1.4).
  • Seite 45 Abschnitt 3 1MRK 505 353-UDE Konfiguration der Abzweigschutzfunktionen mithilfe von HMI500 Abbildung 19 Einstellungen Schutzfunktionen Die Dialogfeld-Einstellungen für jede der Schutzfunktionen werden in Section 5 detailliert beschrieben. Anwendungshandbuch Abzweigschutzfunktionen REB500...

  • Seite 46: Abschnitt 4 Systemfunktionen

    Abschnitt 4 1MRK 505 353-UDE Systemfunktionen Abschnitt 4 Systemfunktionen AS-Funktions-Monitoring Die Überwachung der AS-Funktion (Messung der Primärsystemwerte) wird im „Bedienermodus“ vorgenommen.Im Übersichtsdialog werden alle Feldeinheiten aufgelistet, die für Abzweigschutzfunktionen lizenziert sind.Wählen Sie zur Anzeige der Messwerte eine Feldeinheit aus und klicken sie entweder auf die Taste „Weiter“...

  • Seite 47: As-Lizenzen

    Abschnitt 4 1MRK 505 353-UDE Systemfunktionen Die Primärsystemwerte werden beispielsweise für die Überprüfung der Messrichtung der Distanzschutzfunktion während der Inbetriebnahme der Schutzfunktionen benötigt. AS-Lizenzen Das Menü „Konfiguration/AS-Lizenzen“ bietet einen Überblick über die lizenzierten und konfigurierten Schutzfunktionsgruppen für jede Feldeinheit. Abbildung 21 lizenzierte AS-Funktionsgruppen Stromwandler-Sternpunkt Die Position, an der die Stromwandler-Nullleiter geerdet werden (Leitungs- oder...
  • Seite 48 Abschnitt 4 1MRK 505 353-UDE Systemfunktionen Durch die werksseitige Einstellung sind die beiden zuletzt genannten Funktionen auf die Schienenseite konfiguriert. Wenn aber eine Distanzschutzfunktion konfiguriert wurde, gelten ihre Einstellungen (Leitungs- oder Sammelschienenseite) ebenfalls für die gerichteten Überstromfunktionen. Anwendungshandbuch Abzweigschutzfunktionen REB500...

  • Seite 49: Abschnitt 5 Abzweigschutzfunktionen

    Abschnitt 5 1MRK 505 353-UDE Abzweigschutzfunktionen Abschnitt 5 Abzweigschutzfunktionen Anwendung/Technische Angaben Detaillierte Informationen zur Anwendung und zu technischen Angaben der Abzweigschutzfunktionen finden Sie in Abschnitt 12 im REB500- Benutzerhandbuch/REB500sys 1MRB520292-Uen: Abzweigschutzfunktion Abschnitt Verknüpfung 12.15 Verzögerung/Integrator 12.16 DIST Distanzschutz 12.2 UMZ Über- und Unterstromschutz 12.3 AMZ Überstromschutz 12.4...

  • Seite 50: Technische Ergänzungen

    Abschnitt 5 1MRK 505 353-UDE Abzweigschutzfunktionen Technische Ergänzungen 5.2.1 Spannungswandler für Abzweigschutz Nach Auswahl in der HMI500-Registerkarte „Einstellung/Spannungswandler/Übersicht“ wird ein Dialogfeld mit einer Liste aller Spannungswandler (VT) im einpoligen (Anlage-)Schema mit Feldnamen, Bezeichnungen sowie primärer und sekundärer Bemessungsspannung angezeigt. Die Beschreibung in der Ansicht „Detail“ kann im Eingabefeld „Anschrift“ bearbeitet werden.Das Übersetzungsverhältnis wird durch die primären und sekundären Bemessungsdaten bestimmt, welche im Eingabefeld „Spgs.-Wandler- Verhältnis (Phase / Phase)“...
  • Seite 51 Abschnitt 5 1MRK 505 353-UDE Abzweigschutzfunktionen 5.2.1.2 Sternpunkt-Einstellungen für Abzweigschutz Wenn eine REB500-Feldeinheit über Abzweigschutzfunktionen mit dreiphasiger Spannungsmessung verfügt, ist der Spannungswandler- Verbindungsmodus „3Phasen_Stern“ zwingend erforderlich. Einstellungsbeispiel für AS-Anwendungen • VT-Daten: UN primär = 220 kV/√3 UN sekundär = 110 V/√3 Anschluss an REB500:3 Phasen_Stern (obligatorische Verbindung) •...

  • Seite 52: Abschnitt 6 As-Ergänzungen Zu Grundlegender Dokumentation

    Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Abschnitt 6 AS-Ergänzungen zu grundlegender Dokumentation Technische Daten Die folgenden Informationen zu Abzweigschutzfunktionen gelten zusätzlich zu den im REB500-Produktdatenblatt enthaltenen Angaben. Tabelle 44 Logik Funktion/Parameter Bereich/Wert Genauigkeit • – – Logik für 4 Binäreingänge mit den 3 folgenden Konfigurationen: ODER-Gate UND-Gate...
  • Seite 53 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Tabelle 46 Distanzschutz (21) (PDIS) Funktion/Parameter Bereich/Wert -300 bis 300 Ω/ph in Schritten von 0,01 Ω/ph Impedanzmessung • Erdkurzschlussstrom-Kompensation 0 bis 8 in 0,01er Schritten, • –180 ° bis+90 ° inSchritten von 1 ° •...
  • Seite 54 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Abbildung 23 Distanzschutz-Ansprechzeiten --> Dok Abt. Anwendungshandbuch Abzweigschutzfunktionen REB500...
  • Seite 55 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Tabelle 47 Unabhängig verzögerter Über- und Unterstromschutz 51 (PTOC/PTUC) Funktion/Parameter Bereich/Wert • Ansprechstrom 0,2 bis 20 I Schritten von 0,01 I Verzögerung 0,02bis60 Sek. in 0,01-Sek.-Schritten • Rücksetzverhältnis: > 94 % (für max. Funktion) •...
  • Seite 56 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Tabelle 49 Unabhängig verzögerter Überstromrichtungsschutz 67 (PTOC) Funktion/Parameter Bereich/Wert • Strom 0,02 bis 20 I Schritten von 0,01 I • Winkel –180 ° bis +180° in Schritten von 15° 0,02 bis 60 Sek. in 0,01-Sek.-Schritten •...
  • Seite 57 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Tabelle 50 Abhängig verzögerter Überstromrichtungsschutz 67 (PTOC) Funktion/Parameter Bereich/Wert • Strom 0,02 bis 20 I Schritten von 0,01 I • Winkel –180 ° bis +180° in Schritten von 15° Überstrom-Zeitkurvenform t = k /((I/I –...
  • Seite 58 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Tabelle 51 Abhängig verzögerter Erdschlussüberstromschutz (PTOC) Funktion/Parameter Bereich/Wert Überstrom-Zeitkurvenform t = k /((I/I – 1) (gemäß B.S.142, IEC 60255-3 mit erweitertem Einstellbereich): c = 0,02 normal invers • • • c = 1 •...
  • Seite 59 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Tabelle 53 Unabhängig verzögerter 59/27 (PTUV/PTOV) Funktion/Parameter Bereich/Wert • Ansprechspannung 0,01 bis 2,0 U in Schritten von 0,01 U • Verzögerung 0,02 bis 60 Sek. in 0,01-Sek.-Schritten Max. Ansprechzeit ohne Verzögerung 60 ms •...

  • Seite 60: Betrieb Und Wartung

    Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Betrieb und Wartung Die folgenden Informationen zu Abzweigschutzfunktionen gelten zusätzlich zu den im REB500-Benutzerhandbuch enthaltenen Angaben. 6.2.1 Wartung der Abzweigschutzfunktionen Ziehen Sie vor der Überprüfung der Abzweigschutzfunktionen die möglichen Auswirkungen von Funktionen wie z. B. der Sekundäreinspeisung auf andere Schutzfunktionen wie den Sammelschienen- oder Schalterversagerschutz in Betracht.
  • Seite 61 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation MMK-Text Ereignis Datum/Zeit Grün leuchtet, ZE:Keine I0INV AUS leuchtet rot Name des Abzweigs Datum/Zeit Grün leuchtet, ZE:Keine OVSTD AUS Rot leuchtet Name des Abzweigs Datum/Zeit Grün leuchtet, ZE:Keine DIRUMZ AUS Rot leuchtet Name des Abzweigs Datum/Zeit Grün leuchtet,...

  • Seite 62: Inbetriebnahme

    Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Inbetriebnahme Die folgenden Informationen zu Abzweigschutzfunktionen gelten zusätzlich zu den im REB500-Inbetriebnahme-Handbuch enthaltenen Angaben. 6.3.1 Richtlinien GEFAHRENHINWEIS:Achten Sie darauf, dass die Analogeingangssignale während der Inbetriebnahme von REB500 sowohl auf die Abzweigschutzfunktionen als auch auf die Anlagenfunktionen einwirken.Vor allem bei der nachträglichen Inbetriebnahme (z.
  • Seite 63 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation 6.3.2.2 Ergänzungen zu einer bestehenden Anlage Wenn einer bestehenden Anlage Abzweigschutzfunktionen hinzugefügt werden, sind im Vergleich zu einem REB500-System, das nur über Anlagenschutzfunktionen verfügt, zusätzliche Kontrollen notwendig.Um das Risiko einer Beeinträchtigung und eventuellen Versagens der Anlagenschutzfunktionen (SSS, SVS, EFS) während der Ausführung zusätzlicher Kontrollen zu vermeiden, wird die folgende Vorgehensweise empfohlen.Das Grundprinzip besteht aus einer anfänglichen separaten Kontrolle der Feldeinheiten...
  • Seite 64 Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation Schritt 6 Blockieren Sie das REB500-System (z. B. durch Verwendung des Signals „Ausgaberelais blockieren“ der Zentraleinheit). Schritt 7 Laden Sie die aktualisierte Projektdatei in die Zentraleinheit herunter. Dazu muss der PC, auf dem HMI500 ausgeführt wird, entweder direkt mit der Zentraleinheit oder mit einer bereits betriebsbereiten Feldeinheit verbunden sein.

  • Seite 65: Kommunikation

    Abschnitt 6 1MRK 505 353-UDE AS-Ergänzungen zu grundlegender Dokumentation (und die gleiche Wicklungsanordung) aufweisen, da andernfalls ein fehlerhafter Differenzstrom gemessen wird. Wenn dies nicht der Fall ist, müssen die Verbindungen mit den entsprechenden Stromwandler-Eingängen der jeweiligen Feldeinheiten (durch Umdrehen des Strom-Phasenwinkels um 180°) umgekehrt werden.
