Leitungsdistanzschutz REL670 2.1 IEC
Produktversion: 2.1
Ermittlung fehlerhafter Leiter mit Lastaussparung FMPSPDIS
Die Fähigkeit, die verschiedenen Fehlertypen präzise und
zuverlässig zu klassifizieren, damit die einpolige Auslösung und
automatische Wiedereinschaltung verwendet werden kann,
spielt in modernen Netzen eine große Rolle.
Die Funktion "Leiterauswahl" dient der präzisen Auswahl der
richtigen Fehlerschleife in der Distanzschutzfunktion in
Abhängigkeit vom Fehlertyp.
Die enorme Lastübertragung, die für viele Übertragungsnetze
charakteristisch ist, kann sich in einigen Fällen störend auf die
Reichweite der Distanzschutzzone auswirken und
unerwünschte Auslösungen verursachen. Daher verfügt die
Funktion über einen eingebauten Algorithmus für die
Lastaussparung, der die Möglichkeit bietet, die
Widerstandseinstellung der Messzonen ohne Auswirkungen auf
die Last zu erweitern.
Die Ausgangssignale der Leiterauswahlfunktion liefern wichtige
Informationen über die fehlerhaften Leiter, die dann zur
Fehleranalyse herangezogen werden können.

Distanzschutzzone, Polygonkennlinie, getrennte Einstellungen

ZMRPDIS, ZMRAPDIS
Der Leitungs-Distanzschutz ist ein mehrsystemiger Schutz für
fünf Zonen mit jeweils 3 Fehlerschleifen für Leiter-Leiter-Fehler
und Leiter-Erde-Fehler mit voneinander unabhängigen Zonen.
Durch die Möglichkeit der individuellen Einstellung jeder Zone
im Hinblick auf die resistive und reaktive Reichweite ist eine
große Flexibilität in der Anwendung als Reserveschutz für
Transformatoren, Freileitungen und Kabel der verschiedenen
Arten und Längen gegeben.
Eine Mho- bzw. Polygonkennlinie ist verfügbar.
Zusammen mit der Leiterauswahl ZMRPDIS und
Polygonkennlinie mit einstellbarem Winkel FRPSPDIS enthält
der mehrsystemige Distanzschutz Funktionen für die
Lastaussparung, womit die Wahrscheinlichkeit erhöht wird,
hochohmige Fehler in stark ausgelasteten Leitungen besser zu
erkennen (siehe Abbildung 8).
28
X
Vorwärtsbetrieb
Rückwärtsbetrieb
IEC05000034 V1 DE

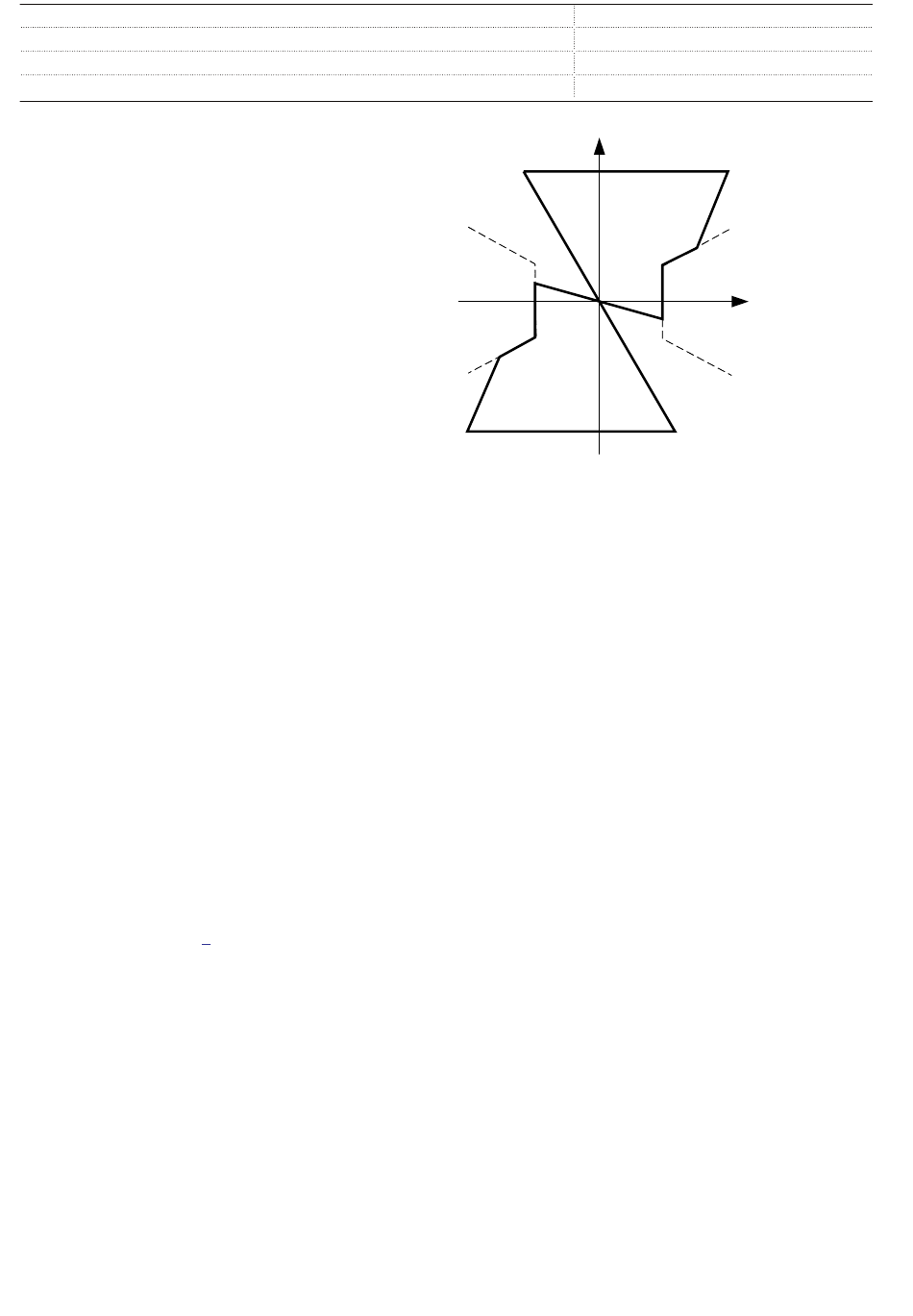

Abb. 12. Typische Polygon-Distanzschutzzone mit Leiterauswahl,
Polygonkennlinie mit aktivierter Winkeleinstellfunktion
FRPSPDIS
Durch die unabhängige Messung der Fehlerimpedanz in jeder
Fehlerschleife zusammen mit der empfindlichen und
zuverlässigen Leiterauswahl ist der Distanzschutz für
Anwendungen mit einpoliger, automatischer
Wiedereinschaltung geeignet.
Ein eingebauter, adaptiver Lastaussparungsalgorithmus für
Polygonkennlinien verhindert bei Leiter-Erde-Fehlern ein
Überreichen von Zone 1 am Ende von stark belasteten
Leitungen mit Lastexport. Er verringert auch die
Unterreichweite am Ende der Leitung mit Lastaufnahme.
Die Distanzschutzzonen können, unabhängig voneinander, im
gerichteten (vorwärts oder rückwärts) oder im ungerichteten
Modus arbeiten. Aus diesem Grund sind sie, zusammen mit
verschiedenen Signalvergleichsverfahren, für den Schutz von
Freileitungen und Kabeln in komplexen Netzkonfigurationen,
wie Parallel-Leitungen, Mehrenden-Leitungen usw. geeignet.

Leiterauswahl, Polygonkennlinie mit einstellbarem Winkel

FRPSPDIS
Der Betrieb von Übertragungsnetzen erfolgt heutzutage in
vielen Fällen nahe an der Stabilitätsgrenze, da aus
umweltschutztechnischen Erwägungen die Erweiterung und
Verstärkung des Netzes, z. B. infolge der Schwierigkeiten, eine
Erlaubnis zum Bau neuer Leitungen zu erhalten, nicht
ausgeführt wird. Die Fähigkeit, die verschiedenen Fehlertypen
präzise und zuverlässig zu klassifizieren, damit eine einpolige
Auslösung und automatische Wiedereinschaltung genutzt
werden kann, spielt dabei eine große Rolle. Die Funktion
"Leiterauswahl" dient der präzisen Auswahl der richtigen
Fehlerschleife in der Distanzschutzfunktion in Abhängigkeit
vom Fehlertyp.
1MRK 506 356-BDE C
R
0143_=IEC0500003
4=1=de=Original.vs
d
ABB
