Leitungsdistanzschutz REL670 2.1 IEC
Produktversion: 2.1
Transformatoreingangsmodul TRM
Das Transformatoreingangsmodul dient zur galvanischen
Trennung und Anpassung der von den Messtransformatoren
erzeugten Sekundärströme und -spannungen. Das Modul
verfügt über 7 Strom- und 5 Spannungseingänge.
Es können alternative Anschlussklemmen als Ringkabelschuh
oder als Schraubklemmen bestellt werden.
Hochohmige Widerstandseinheit
Eine Widerstandseinheit für Hochimpedanzschutz mit
Widerständen für die Einstellung des Ansprechwerts und einem
spannungsabhängigen Widerstand, ist als einphasige und
dreiphasige Einheit verfügbar. Beide sind auf einer 1/1 19 Zoll-
Geräteplatte mit Druckklemmen montiert.

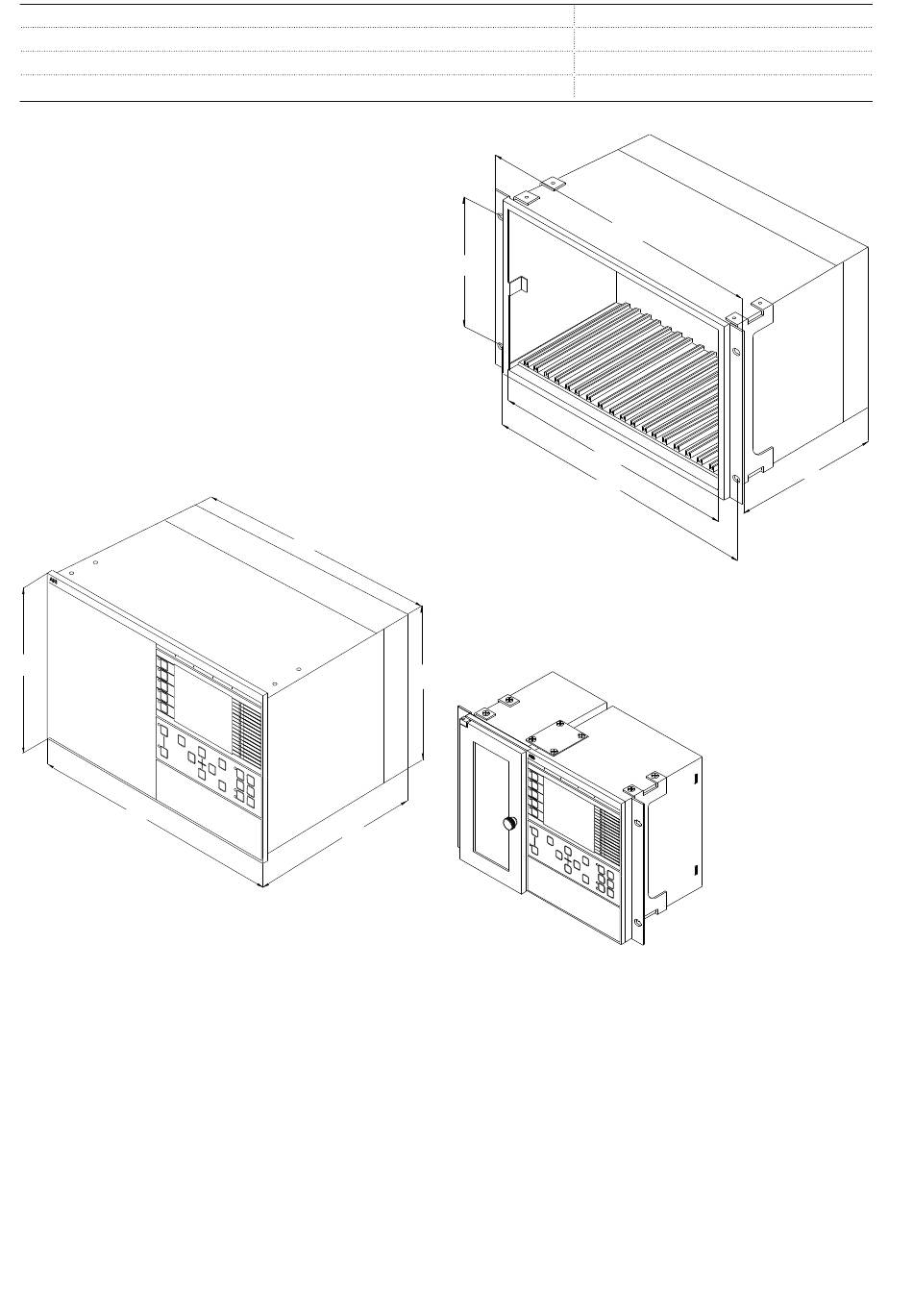

Anordnung und Abmessungen
Abmessungen
A
B
IEC08000163 V2 EN
Abb. 14.
Gehäuse mit hinterer Abdeckung
48
F
E
IEC08000165 V1 EN
Abb. 15.
D
C
IEC08000163-2-en.vsd
IEC06000182 V2 EN
Abb. 16.
K
G
H
Gehäuse mit hinterer Abdeckung und 19"
Rahmenmontagesatz
IEC06000182-2-en.vsd
Ein Gerät in der Größe 1/2 x 19" neben einem RHGS6.
1MRK 506 356-BDE C
J
xx08000165.vsd
