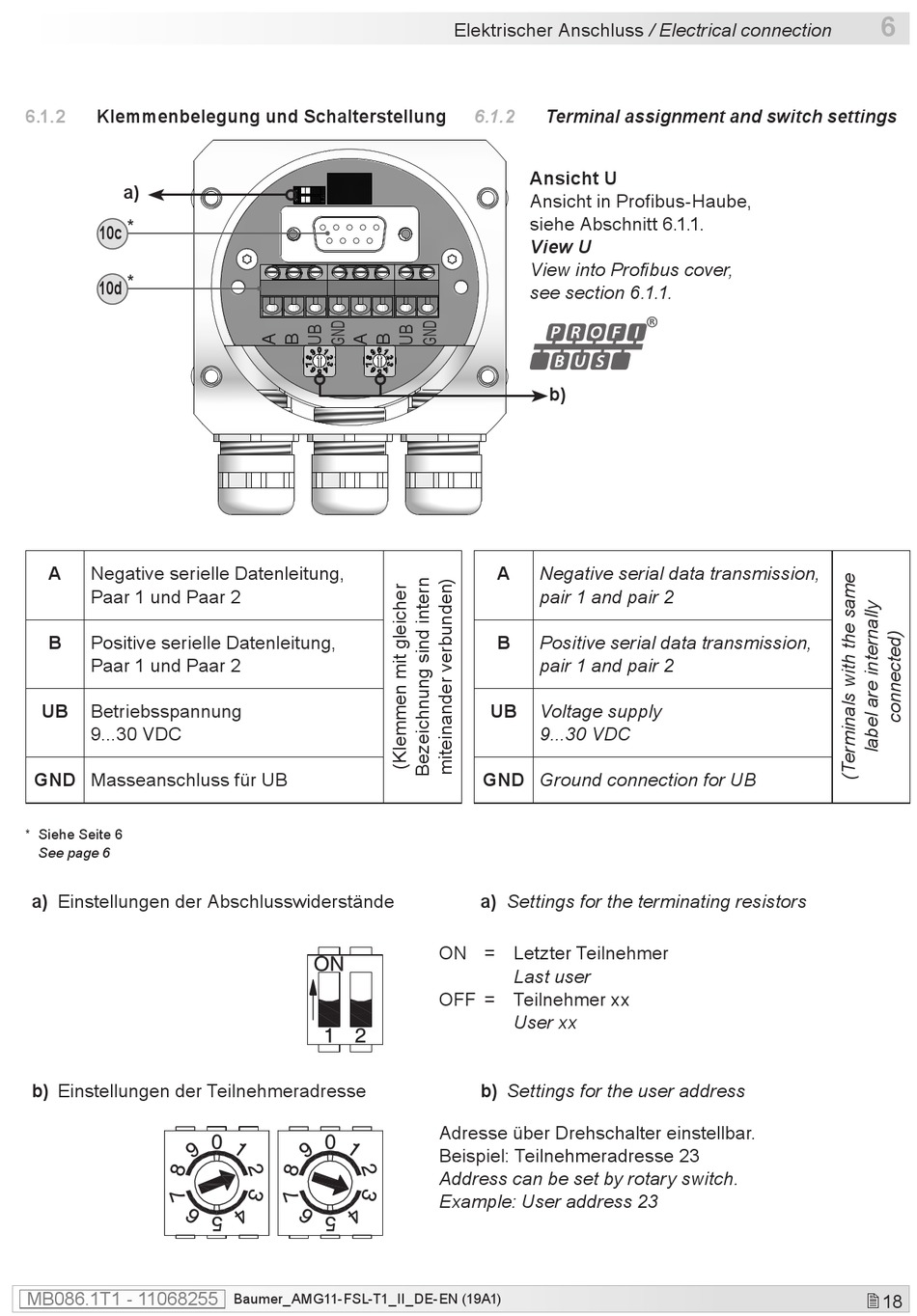

6.1.2
Klemmenbelegung und Schalterstellung
a)
*
10c
*
10d
A
Negative serielle Datenleitung,
Paar 1 und Paar 2
B
Positive serielle Datenleitung,
Paar 1 und Paar 2
UB
Betriebsspannung
9...30 VDC
GND Masseanschluss für UB
* Siehe Seite 6
See page 6
a) Einstellungen der Abschlusswiderstände
b) Einstellungen der Teilnehmeradresse
MB086.1T1 - 11068255
Baumer_AMG11-FSL-T1_II_DE-EN (19A1)
Elektrischer Anschluss / Electrical connection
6.1.2
Terminal assignment and switch settings
Ansicht U
Ansicht in Profibus-Haube,
siehe Abschnitt 6.1.1.
View U
View into Profibus cover,
see section 6.1.1.
b)
A
Negative serial data transmission,
pair 1 and pair 2
B
Positive serial data transmission,
pair 1 and pair 2
UB
Voltage supply
9...30 VDC
GND Ground connection for UB
a) Settings for the terminating resistors
ON = Letzter Teilnehmer
Last user
OFF = Teilnehmer xx
User xx
b) Settings for the user address
Adresse über Drehschalter einstellbar.
Beispiel: Teilnehmeradresse 23
Address can be set by rotary switch.
Example: User address 23
6
18
