S t a n d
5/2016
Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG
8
8
Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de
2 Montage und Installation
2.1 Zählermontage
Die Zähler der Baureihe ITZ sind für Wandmontage gem. DIN 43857-2 geeignet.

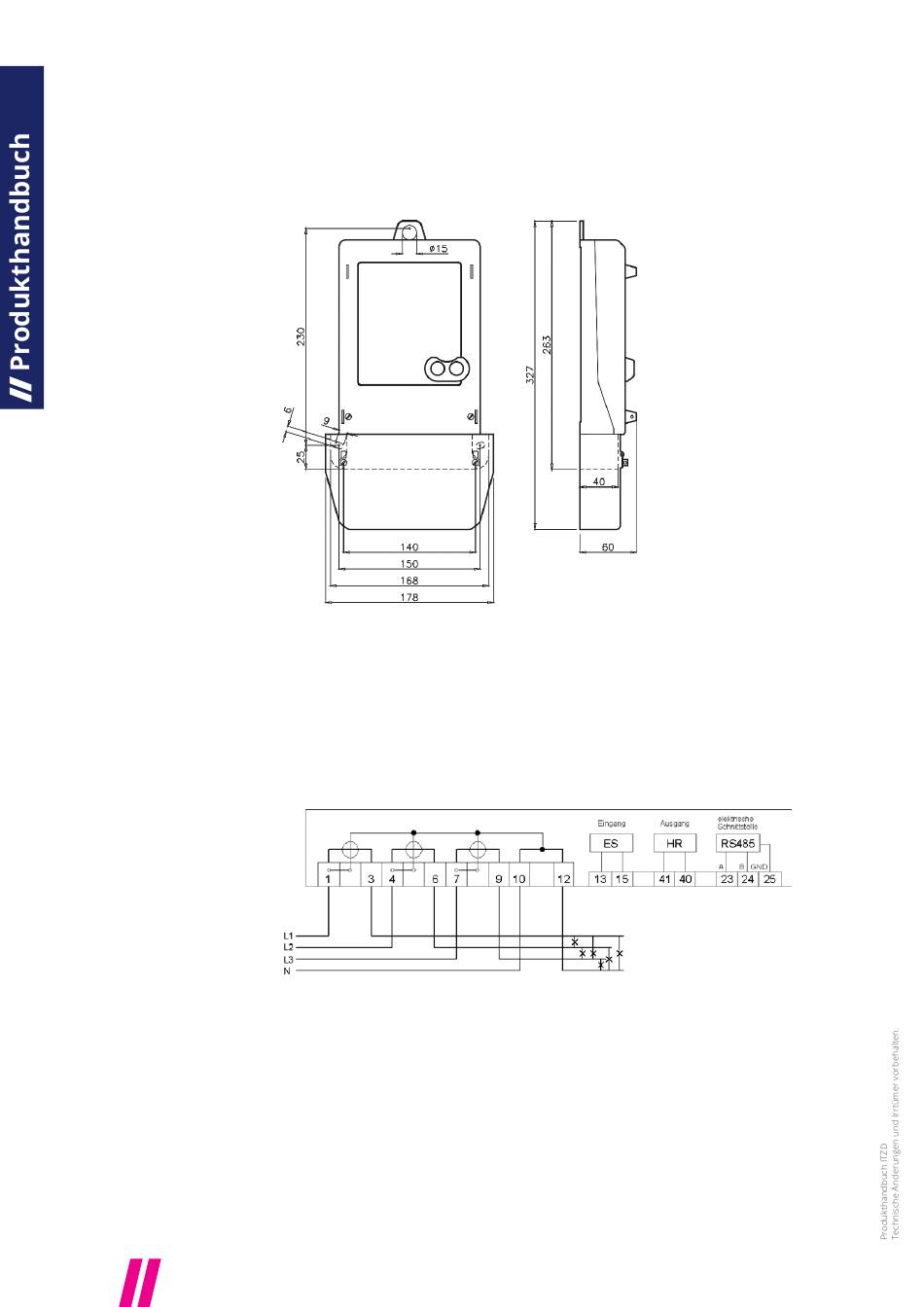

Bild 1: Zählerabmessungen
2.2 Zähleranschluss
Beim Anschluss des Zählers unbedingt den entsprechenden Anschlussplan beachten,
welchen Sie im Klemmendeckel des Zählers sowie bei den Lieferunterlagen finden.
Beispiel:
Bild 2: Anschlussbild
3x230/400 V; 5(60) A
-
1 Steuereingang ES
-
1 Ausgang S0
-
Elektrische Datenschnittstelle RS485
-
Hinweis: Zähler für Direktanschluss sind mit einer Vorsicherung von 63 A bzw. 100 A
abzusichern, Zähler mit Wandleranschluss im Spannungspfad mit < 10 A.
