WWW.NZR.DE Stand: 07/2016 Montage- und Bedienungsanleitung LMZ 0236/0436 Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...
Seite 2

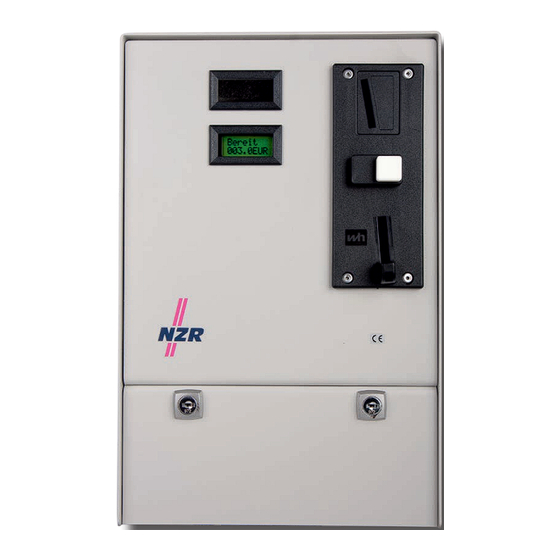

Montage- und Bedienungsanleitung Montage LMZ 0236 / LMZ 0436 Funktion Sicherheitshinweise! Die Geräte der Baureihe LMZ schalten nach dem Einwurf einer oder mehrerer Münzen einer Sorte die Versorgung zum Verbraucher solange ein, bis eine durch den Betreiber vorgegebene Vor dem Zugang zu den Anschlußklemmen müssen Achtung! Energiemenge verbraucht ist.
Seite 3
Baureihe LMZ 0236 / LMZ 0436 Vor und nach jeder Änderung der einzustellenden Werte ist die Taste Bedienungsanleitung „Betrieb“ zu drücken Alle veränderbaren Werte können durch mehrmaliges Drücken der Taste „Menü“ zur Anzeige gebracht werden. Alle gemachten Änderungen werden erst übernommen, wenn das Gerät wieder in den Normalbetrieb geschaltet wird.
ING. AUG. KNEMEYER GmbH & CO. KG Abb. 7 Menü „Zurücksetzen des internen Münzenzählwerks” Heideweg 33, 49196 Bad Laer Telefon +49 (0) 54 24 / 29 28 - 0 Telefax +49 (0) 54 24 / 29 28 - 77 E-Mail info@nzr.de Internet www.nzr.de Seite 4...
Seite 5
Schaltbilder / Bemaßung LMZ 0236 Verbraucher E-Zähler Abb. 8: Prinzipschaltbild 1- phasige Schaltspannung Abb. 9: Prinzipschaltbild 3- phasige Schaltspannung 220 mm 129,5 mm 11 mm 86,5 mm 12,5 mm 284 mm 340 mm 43 mm 86,5 mm 68,5 mm 198 mm Abb.
Lieferprogramm Münzzähler Ausführungen ZMZ 0205 ZMZ 0215 LMZ 0232 LMZ 0115 wn/ws LMZ 0236 / 0436 Zeit-Münz-Zähler Zeit-Münz-Zähler Last-Münz-Zähler Last-Münz-Zähler Last-Münz-Zähler für den ohne Falschgeldrückgabe mit Falschgeldrückgabe für den Wasserverbrauch für Wechselstrom Wechsel- / Drehstromverbrauch Ausführung ZMZ 0115 Wasserzähler und Magnetventil im Edelstahlgehäuse...
