Verwandte Anleitungen für NZR LMZ 0115
Inhaltszusammenfassung für NZR LMZ 0115

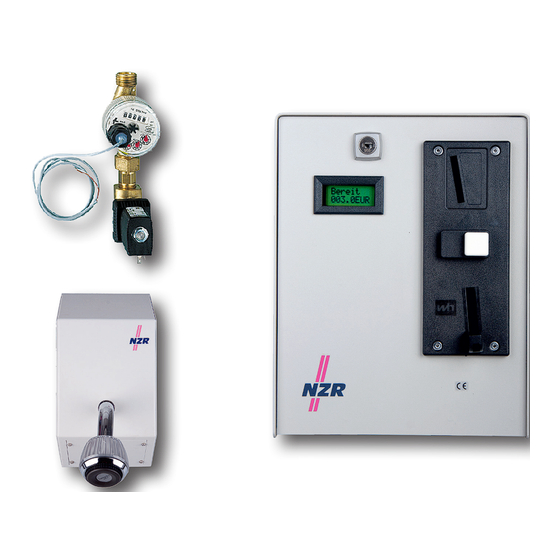

- Seite 1 Stand: 7/2008 Montage- und Bedienungsanleitung LMZ 0115 Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...
- Seite 2 Klemmenabdeckung wieder aufsetzen. 4. Bedienungsanleitung LMZ 0115 wn/ws 4.1 Einstellungen Sämtliche Einstellungen des Gerätes werden mit den vier Tasten im seitlichen Ausschnitt der Abdeckhaube vorgenommen. Vor und nach Änderung der Einstellwerte ist die Taste „Betrieb“ zu drücken. Beim erstmaligen Drücken erscheint die Anzeige „...
- Seite 3 230 V ~ 50 Hz Leistungsaufnahme 3,6 VA Schaltleistung max. 10 A ( 16 A bei AC 1 ) min. 20 mA ( Relais „kurzgeschlossen“ mit Funkentstörkondensator) Schutzart IP 31 © NZR Seite 3 NZR – Ihr Partner für Energiemessung...
-
Seite 4: Gewährleistung
Anschl.-Klemme. 2polig braun Impulsleitung 10 A Flussrichtung Abb.1 Anschlussbild für Verbrauchsabhängigen Münzzähler LMZ 0115 ws/wn * Achtung: Bei Option „L“ geänderter Anschluss des Magnetventils. 1. Brücke von L (24VAC) nach Anschluss 13 Magnetventilanschluss 24VAC an Anschluss 14 Magnetventilanschluss 24VAC „N-Leiter“ anschließen ©... - Seite 5 184mm 238mm 167mm 161mm Abb.2 Maßbild LMZ 0115 10.Ausstattungsmöglichkeiten für LMZ 0115 Beispielausstattungen © NZR Seite 5 NZR – Ihr Partner für Energiemessung...
- Seite 6 +49 (0)6272 922 - 0 Individuelles Energie-Lastmanagement +49 (0)6272 922 - 100 E-Mail kbh@nzr.de NZR Leasing GmbH & Co. KG Staatlich anerkannte Prüfstelle für Messgeräte Hauseigene Leasinggesellschaft zur Finanzierung von für Elektrizität EHE6 und für Wasser WHE9. NZR-Produkten Heideweg 33 | 49196 Bad Laer...
