7.2 Anzeige
Der ITZ besitzt eine 8-stellige Flüssigkristallanzeige (LCD).
1
10

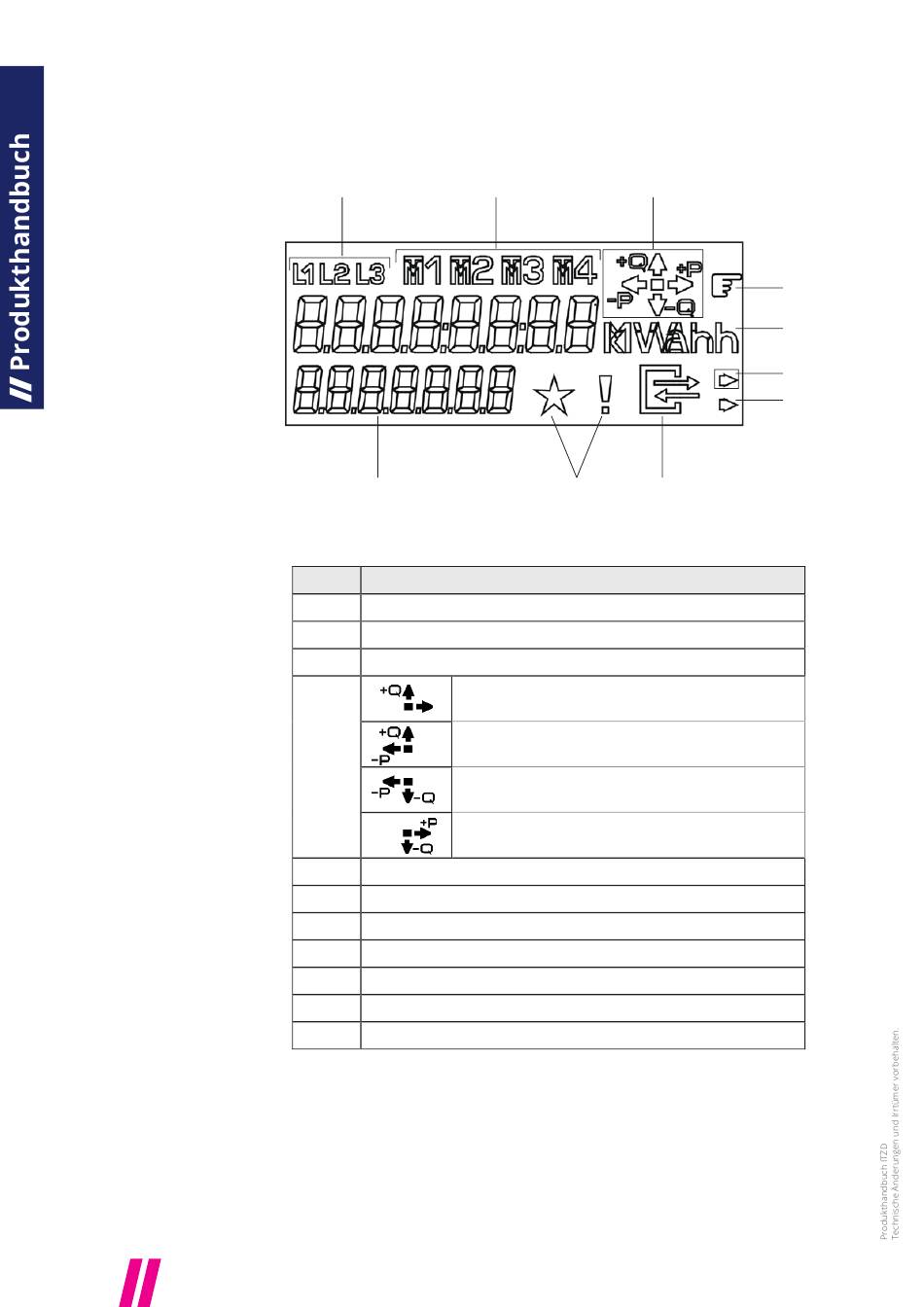

Bild 13: Aufbau der Anzeige
Nr.
Beschreibung
1
Phasenanzeige, Drehfelderkennung
2
Anzeige des aktiven Tarifs
Anzeige, in welchem Quadranten der Zähler misst
3
1. Quadrant +P / +Q
2. Quadrant -P / +Q
3. Quadrant -P / -Q
4. Quadrant +P / -Q
4
Anzeige bei Manipulationsversuch
Anzeige von Wert und Einheit
5
6
Anzeige bei aktiver Rückstellsperre
7
Anzeige bei erschöpfter Gangreserve der Uhr
8
Anzeige bei aktiver Kommunikation
9
Anzeige bei aktivem Prüfmodus
10
Anzeige des OBIS-Codes oder des NT-Tarifs
Tabelle 7: Elemente der Anzeige
2
3
9
8
4
5
6
7
