- Seite 1 Ihr Partner für Wasser- und Energiemessung Elektrizitätszähler Wasserzähler Wärmezähler Ultraschallzähler Einbauzubehör Heizkostenverteiler Münzzähler Bussystem-Komponenten Zählerfernauslesung Lastmanagement Wir beraten Sie gern! Immer aktuell im Internet unter www.nzr.de...
- Seite 2 Montage- und Bedienungsanleitung NORDWESTDEUTSCHE ZÄHLERREVISION Telefon +49 (0) 54 24 / 29 28 – 0 Telefax +49 (0) 54 24 / 29 28 – 77 ING. AUG. KNEMEYER GMBH & CO. KG E-Mail info@nzr.de Heideweg 33 Internet www.nzr.de 49196 Bad Laer PDHZDB-Anleitung_DHZ-mm02.pdf...
-
Seite 3: Wichtige Hinweise

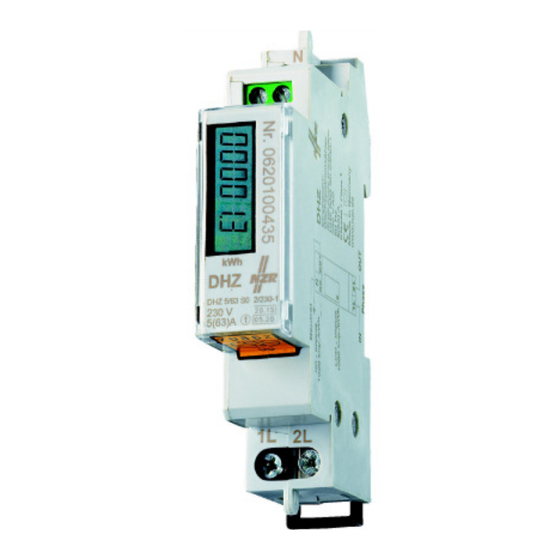

Energieverbrauch in kWh mit einer Nachkommastelle an und blendet minütlich einen Segmenttest ein. Der “DHZ 5/63 S0“ (Professional) stellt die professionelle Ausführung dar und besitzt ein umfangreiches Menü, welches zusätzlich zu dem Energieverbrauch, die Momentanwerte für Wirkleistung, Spannung, Strom und Phasenverschiebung anzeigt. Zusätzlich wird ein zweites rückstellbares Zählwerk eingeblendet. -
Seite 4: Typenschildbeschriftung
Die Montage des Gehäuses kann in einem Schaltschrank auf einer Montagetragschiene TS35 (DIN EN 50022) erfolgen. Es ist darauf zu achten, dass an der Ober- und Unterseite des Gerätes ausreichend Platz zum elektrischen Anschluss verbleibt. 3.2 Anschlussplan DHZ 5/63 S0 (Professional): S0 Ausgangsbeschaltung DHZ 5/63 M-Bus: M-Bus 1000 Impulse pro kWh... -
Seite 5: Bedienung
Anzeige nach 3 Sekunden an zu blinken und der Zählerstand wird nach weiteren 3 Sekunden zurückgesetzt. 3. Momentane Wirkleistung in W 4. Netzspannung in Volt mit einer Nachkommastelle 5. Strom in Ampere mit einer Nachkommastelle © NZR Seite 4... -
Seite 6: Technische Daten
In einem stark störauffälligen Netz kann es vorkommen, dass der Zähler hin und wieder dieses Unterspannungsmenü einblendet. Die Funktion des Zählers wird hierdurch nicht beeinflusst. 6. Technische Daten Typ: DHZ 5/63 (Standard) DHZ 5/63 S0 (Professional) DHZ 5/63 M-Bus (M-Bus) PTB Zulassungsnummer: 20.15 / 05.20... - Seite 7 1000 Impulse pro kWh Impulsdauer: 60 ms 25 V ext max 13 mA M-Bus (nur DHZ M-Bus) Integrierte M-Bus Schnittstelle gem. EN 1434-3 Auslesbare Daten: Wirkenergie, zweites Zählwerk, momentane Wirkleistung, Spannung, Strom und die Seriennummer. 7. Abmessungen © NZR Seite 6...
-
Seite 8: Lieferprogramm Elektronische Elektrizitätszähler
Wertedarstellung − Standardexportformate für Excel, ASCII, MSCONS u. a. − Das Lieferprogramm der NZR für Elektrizitäts-, Wasser- oder Wärmezähler können Sie jederzeit aktuell im Internet unter www.nzr.de einsehen und herunterladen. Falls Sie keinen Online-Zugriff haben, fordern Sie bitte einfach den Gesamtkatalog telefonisch unter 0 54 24 / 29 28 –...
