6.5 Eingänge
Der ITZ kann mit max. 3 Eingängen bestückt sein:
2 Steuereingänge mit Nieder- oder Systemspannung (potentialfrei) und
-
1 S0-Eingang (nicht potentialfrei)
-
Spezifikationen
S0-Eingang
Niederspannung
Systemspannung
Tabelle 5: Spezifikationen der Eingänge
6.6 Ausgänge
Der ITZ kann mit max. 3 Ausgängen bestückt sein, davon
max. 3 als S0-Ausgänge gemäß DIN 43864 oder
-
max. 2 Relais (Schließer) bzw. Hochlastrelais (Schließer) oder
-
max. 3 Halbleiterrelais (Opto-MOSFET-Ausgang als Öffner oder Schließer)
-
Spezifikationen
S0-Ausgang
Relais
Hochlastrelais
Opto-MOSFET
Tabelle 6: Spezifikationen der Ausgänge
6.7 Gehäuse
6.7.1 Grundplatte
Die Grundplatte besteht aus grauem Polycarbonat und verfügt über die obere und den
beiden unteren Aufhängeösen.

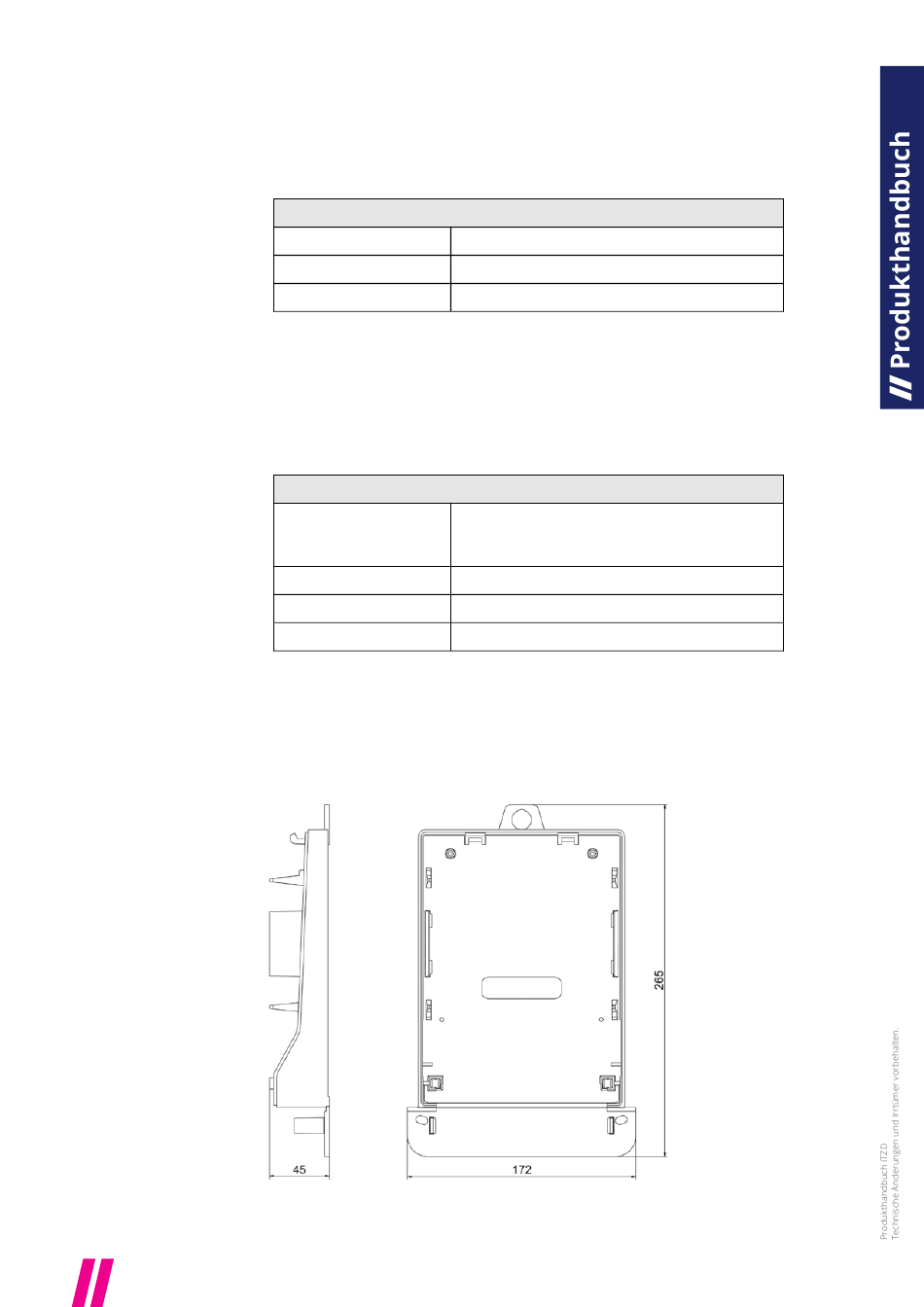

Bild 10: Grundplatte
Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG
Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de
max. 27 V DC, 27 mA (aktiv)
5..40 V DC
58..230 V
Impulszeit 20-500ms (25-1Hz) in 20ms-Schritten;
Energieimpulse 100-10.000 Imp./kWh;
max. 27 V DC, 27 mA (passiv)
max. 250V AC/DC, 100 mA
max. 250V AC/DC, 10 A
max. 250V AC/DC, 100 mA
S t a n d
5/2016
19
19
