www.nzr.de
DEU
Stand: 1.3.2022
Bedienungsanleitung

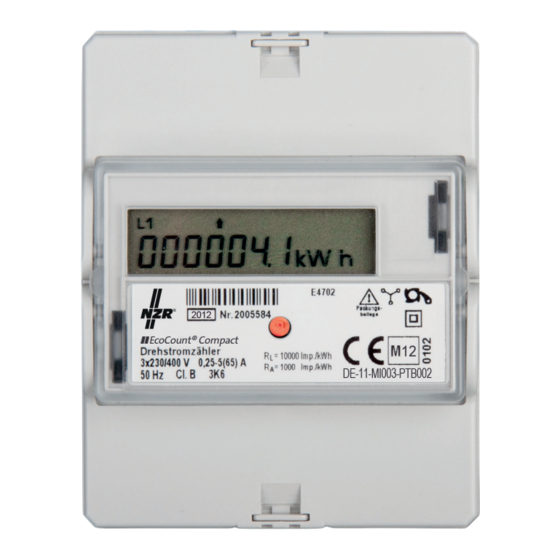

Compact
Produkthandbuch für den kompakten
Industriezähler EcoCount Compact
Installation I Gerätebeschreibung I Bedienung
Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG
Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928‑0 | Fax +49 (0)5424 2928‑77

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für NZR EcoCount Compact

  • Seite 1 Bedienungsanleitung Compact Produkthandbuch für den kompakten Industriezähler EcoCount Compact Installation I Gerätebeschreibung I Bedienung Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928‑0 | Fax +49 (0)5424 2928‑77...
  • Seite 2 Die in diesem Handbuch veröffentlichten Inhalte sind urheberrechtlich geschützt. Übersetzungen, Nachdruck, Vervielfältigung sowie Speicherung in Datenverarbeitungs- anlagen bedürfen der ausdrücklichen Genehmigung der NZR. Alle in diesem Handbuch genannten Warenzeichen und Produktnamen gehören den jeweiligen Titelhaltern. Der Inhalt dieses Handbuchs und die technischen Spezifikationen können ohne vorherige Ankündigung ergänzt, geändert oder entfernt werden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorbemerkungen ..................4 Sicherheitshinweise ..................4 Wartung ......................4 Information für den Stromkunden..............5 Montage und Installation ................5 Montage ......................5 Installation ..................... 6 Allgemeine Beschreibung ................7 Normen und Vorschriften ................8 Gehäuse- und Anzeigeelemente ..............9 Übersicht .......................
  • Seite 4: Abkürzungsverzeichnis

    Abkürzungsverzeichnis Wirkenergie positive Wirkenergie (Kunde bezieht von EVU) negative Wirkenergie (Kunde liefert zum EVU) Genauigkeitsklasse Deutsches Institut für Normung e.V. Europäische Norm Elektrizitätsversorgungsunternehmen International Electrotechnical Commission Imp. Impulse Imp./kWh Impulse pro kWh L1, L2, L3 Außenleiter Leuchtdiode Neutralleiter Wirkleistung Physikalisch-Technische Bundesanstalt Schnittstelle nach DIN 43 864 1 Vorbemerkungen In diesem Handbuch sind alle Ausführungsvarianten und Funktionen des Zählers...
  • Seite 5: Information Für Den Stromkunden

    1.3 Information für den Stromkunden Hinweise gemäß der Physikalisch-Technischen Bundesanstalt: Der Verwender hat für die Stromkunden, bei denen die Geräte verwendet werden, das Zustandekommen der in Rechnung gestellten Arbeitswerte transparent zu machen. „Transparent machen“ heißt, durch Information die Voraussetzungen dafür zu schaffen, dass die Stromkunden unter Zuhilfenahme geeichter Anzeigen der bei ihnen verwendeten Zähler das Zustandekommen der Rechnungsposten in der Stromrechnung nachvollziehen können.
  • Seite 6: Installation

    2.2 Installation Beim Anschluss des Zählers beachten Sie unbedingt den entsprechenden Anschlussplan, den Sie im Klemmendeckel des Zählers finden. Achtung: Die Neutralleiterklemmen 10 und 12 sind links angeordnet! Beispiel: 4-Leiterausführung, direkt angeschlossen Hinweise: Der Zähler ist mit einer Überstromschutzeinrichtung von 63 A abzusichern. Der Steuereingang ist mit einer Vorsicherung von 0,5 A abzusichern.
  • Seite 7: Allgemeine Beschreibung

    Stromklemmen / Spannungs- und N-Klemme Zusatzklemmen Klemmenabmessungen 6,4 x 6,5 B x H oder d (mm) Minimale Anschluss- querschnitte (mm²) Maximale Anschluss- querschnitte (mm²)* Maximale Drehmomente für Anschlussklemmen (Nm) * Bemessungsanschlussvermögen nach DIN EN 60999-1 Tabelle 1: Klemmenabmessungen, Anschlussquerschnitte, Drehmomente Hinweise: Beachten Sie die folgenden Hinweise beim Anschließen des Zählers: ...
  • Seite 8: Normen Und Vorschriften

    4 Normen und Vorschriften DIN EN 13757-2, -3 Kommunikationssysteme für Zähler und deren Fernablesung (M-BUS), kompatible Erweiterung der EN 1434-3:1997 DIN EN 50470-1 Wechselstrom-Elektrizitätszähler - Teil 1: Allgemeine Anforderungen, Prüfungen und Prüfbedingungen - Messeinrichtungen (Genauigkeitsklassen A, B und C) DIN EN 50470-3 Wechselstrom-Elektrizitätszähler - Teil 3: Besondere Anforderungen - Elektronische Wirkverbrauchszähler der Genauigkeitsklassen A, B und C...
  • Seite 9: Gehäuse- Und Anzeigeelemente

    5 Gehäuse- und Anzeigeelemente 5.1 Übersicht Bild 2: Gehäuse- und Anzeigeelemente Bezeichnung Plombieröse Klemmendeckel mit Anschlussplan Bereich für nationales Prüfsiegel (z. B. Nacheichung) LC-Anzeige Leistungsschild Prüf-LED Klemmendeckel mit Bezeichnung der Zusatzklemmen Plombieröse Tabelle 2: Gehäuse- und Anzeigeelemente...
  • Seite 10: Leistungsschild

    5.2 Leistungsschild Das Leistungsschild enthält Daten zur Identifizierung des Zählers, das Zulassungszeichen sowie technische Spezifikationen und Erläuterungen. Bild 3: Aufbau des Leistungsschildes Bezeichnung Baujahr Seriennummer Schaltungsnummer Packungsbeilage beachten Netz- und Anschlussart Rücklaufsperre Schutzklasse II CE-Zeichen, Metrologiekennzeichen + Jahr der Konformitätsbewertung, Bezeichnung der benannten Stelle Prüfbescheinigungs-Nr.
  • Seite 11: Lc-Anzeige

    5.3 LC-Anzeige Bei der Geräteanzeige handelt es sich um eine Flüssigkristallanzeige (LCD) mit folgendem Aufbau: Bild 4: Aufbau der Anzeige Beschreibung Phasenanzeige L1, L2, L3 leuchten dauernd: Phasenspannungen liegen an L1, L2, L3 blinken: Drehfeld der Spannung ist falsch L1, L2, L3 aus: Ausfall der Phase Anzeige des aktiven Tarifs T1 leuchtet:...
  • Seite 12: Anzeigeelemente

    5.4 Anzeigeelemente Hinweis: Nicht vorhandene Funktionen (z. B. M-Bus) erscheinen nicht in der Anzeige. Anzeige Bedeutung Dauer der Anzeige Anzeigentest Alle Anzeigeelemente blinken nach Inbetriebnahme für ca. 4 s Firmware-Version Erscheint für 5 s (einmalig nach Inbetriebnahme) Prüfsumme Code Erscheint für 5 s (einmalig nach Inbetriebnahme) Fehleranzeige Erscheint bei Vorliegen eines...
  • Seite 13: Technische Beschreibung

    6 Technische Beschreibung 6.1 Technische Daten Spannung 4-Leiter-Zähler 3 x 230/400 V Strom 0,25 - 5(65) A Anlaufstrom 20 mA Frequenz 50 Hz Klassengenauigkeit Wirkenergie Cl. B gemäß EN 50470-1, -3 Messarten Wirkenergie +A (mit Rücklaufsperre) Impulswertigkeiten 10 000 Imp./kWh Ausgang 100 Imp./kWh (Impulslänge 100 ms) oder 1 000 Imp./kWh (Impulslänge 30 ms)
  • Seite 14: Funktionsschaltbild

    6.2 Funktionsschaltbild Bild 5: Funktionsschaltbild 6.3 Eingang Der Zähler verfügt bei der Zweitarifausführung über einen Steuereingang (Systemspannung) zur Tarifumschaltung. Spezifikation Systemspannung 230 V AC (Standard) Tabelle 7: Spezifikation des Eingangs 6.4 Ausgang Der Zähler verfügt über einen potentialfreien S0-Impulsausgang (gemäß DIN 43 864). Spezifikation max.
  • Seite 15: Schnittstellen

    6.5 Schnittstellen 6.5.1 M-Bus-Schnittstelle Die M-Bus-Schnittstelle ist nach DIN EN 13757-2, -3 ausgeführt. Über den M-BUS können folgende Parameter übertragen werden: - Herstelleridentifikation - Medium - Primär- und Sekundäradresse M-Bus - Energiewerte - Momentanwerterfassung von P (je Phase und Summe), U und I (je Phase) - Fehlerstatus Diese Daten werden als Standardantwort ausgegeben und können von herkömmlichen Tools wie z.
  • Seite 16: Eg-Konformitätserklärung

    8 EG-Konformitätserklärung Bild 6: EG-Konformitätserklärung Hinweis: Die aktuelle EG-Konformitätserklärung kann jederzeit angefordert werden.
