S t a n d
5/2016
Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG
10
10
Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de
2.3.3 Zähler für direkten Anschluss 100 A
Klemmenabmessungen
B x H oder d (mm)
Max. Anschlussquer-
schnitte (mm²)
Max. Drehmomente
für Anschlussklemmen (Nm)
Kopf/Gewindegröße

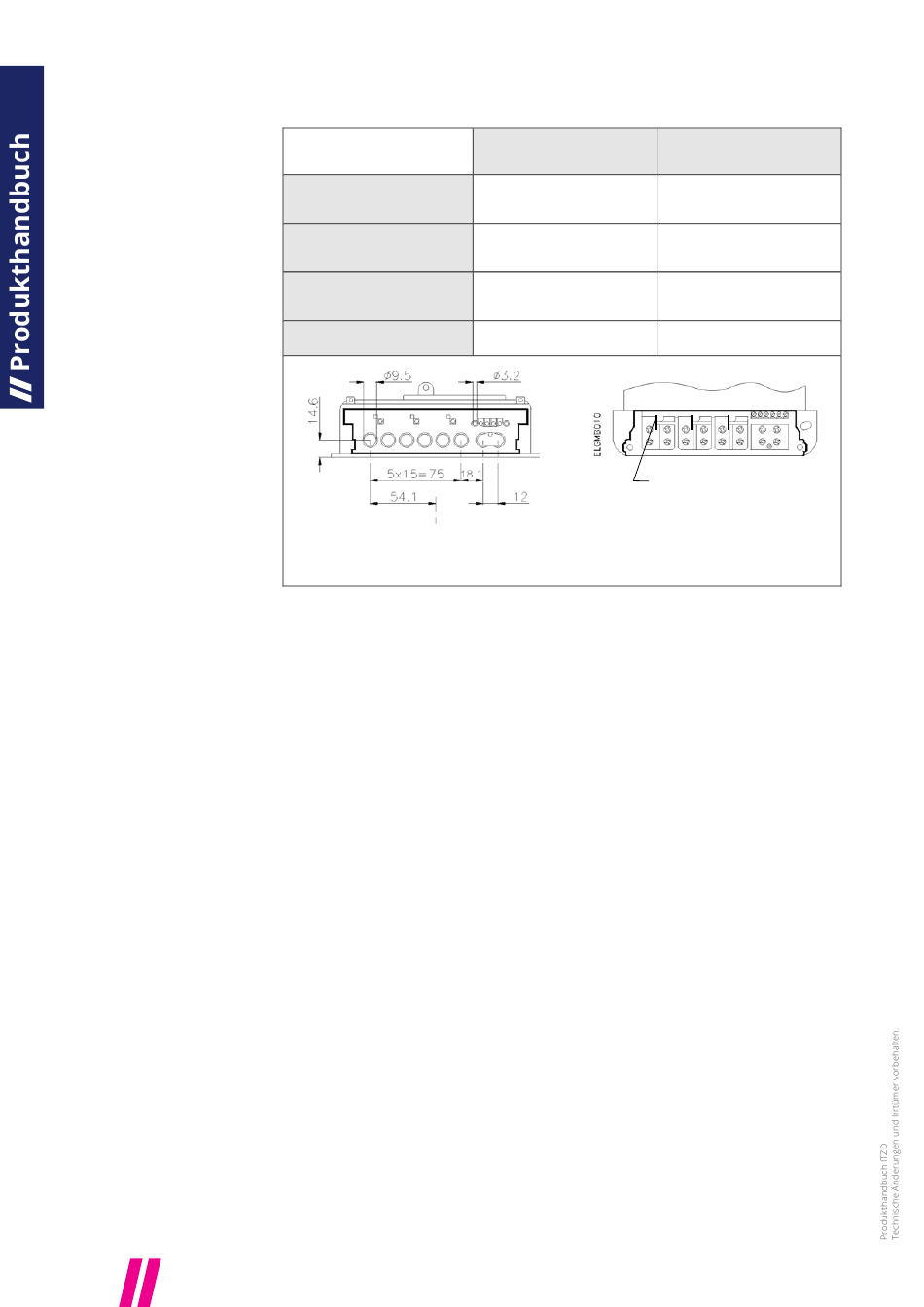

Bild 5: Klemmenblock für Zähler mit direktem Anschluss 100 A
Strom-
Spannungs- und
klemmen
Hilfsklemmen
9,5
35,0
3,1
PZ2/M6
Für die Prüfung der Geräte
wird der Spannungspfad
durch Pfadtrenner unter-
brochen. Für den Normal-
betrieb müssen sie ent-
fernt werden!
3,0
2,5
0,5
Schlitz/M3
