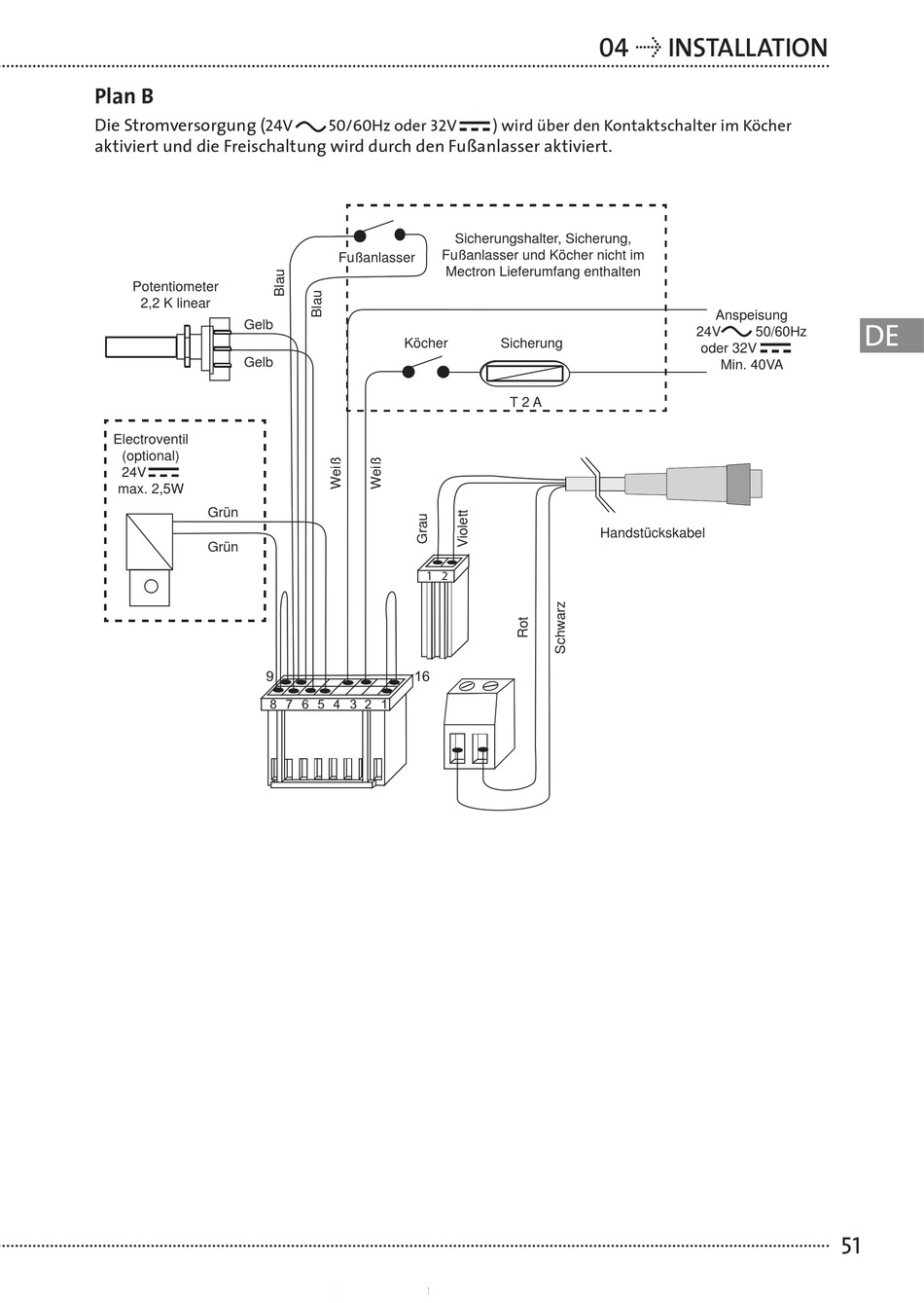

Plan B
24V
Die Stromversorgung (
aktiviert und die Freischaltung wird durch den Fußanlasser aktiviert.
Potentiometer
2,2 K linear
Gelb
Gelb
Electroventil
(optional)
24V
max. 2,5W
Grün
Grün
9
50/60Hz oder 32V
Fußanlasser und Köcher nicht im
Fußanlasser
Köcher
1 2
16
8 7 6 5 4 3 2 1
04 Û INSTALLATION
) wird über den Kontaktschalter im Köcher
Sicherungshalter, Sicherung,
Mectron Lieferumfang enthalten
Sicherung
T 2 A
Handstückskabel
Anspeisung
DE
24V 50/60Hz
oder 32V
Min. 40VA
