6.4 Установка омывателя
(семейства NXPTZ)

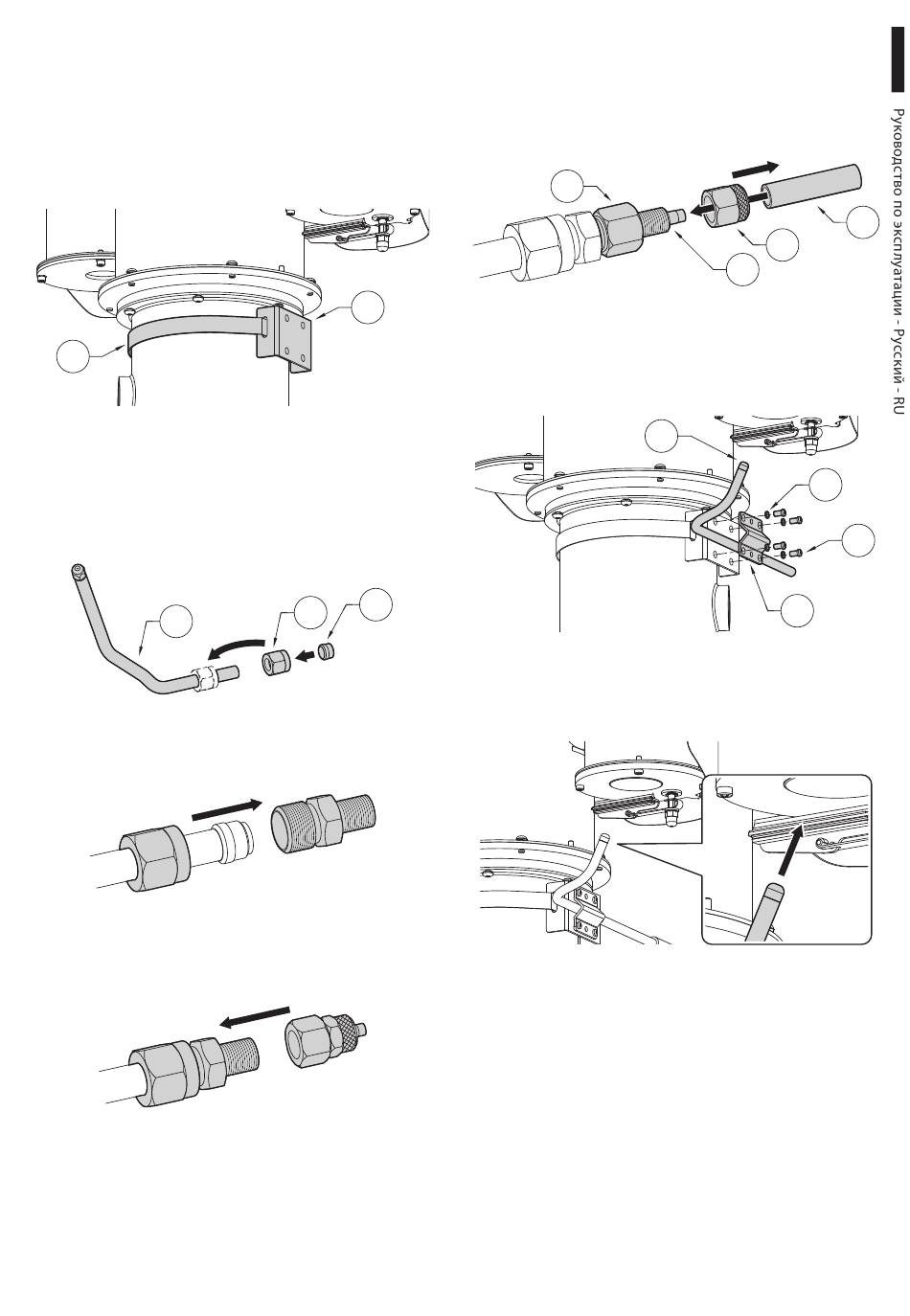

Закрепите опору (01) на корпусе поворотного
устройства с помощью соответствующего
металлического зажима (02), входящего в
комплект.
02
Рис. 21
Укоротите полугибкую трубку омывателя (1) по
мере необходимости. Открутите гайку (02) от
фитинга и сдвиньте ее на трубку. Вставьте конец
трубки в конусную часть (03).
01
Рис. 22
Затяните гайку фитинга.
Рис. 23
Затяните гидравлический фитинг.
Рис. 24
MNVCWASNX_1717_RU
Открутите накатанную гайку (01) на
гидравлическом фитинге (02). Наденьте
накатанную гайку на нагнетательную трубку (03).
Вставьте конец нагнетательной трубки в конусную
часть (04). Затяните гайку фитинга.
01
Рис. 25
Прикрепите полугибкую трубку (01) к опоре
омывателя при помощи пластины (02), винтов (03)
и шайб (04), включенных в комплект.
03
02
Рис. 26
При выполнении калибровки струи поверните
форсунку в сторону окна кожуха.
Рис. 27
02
01
03
01
04
04
03
02
