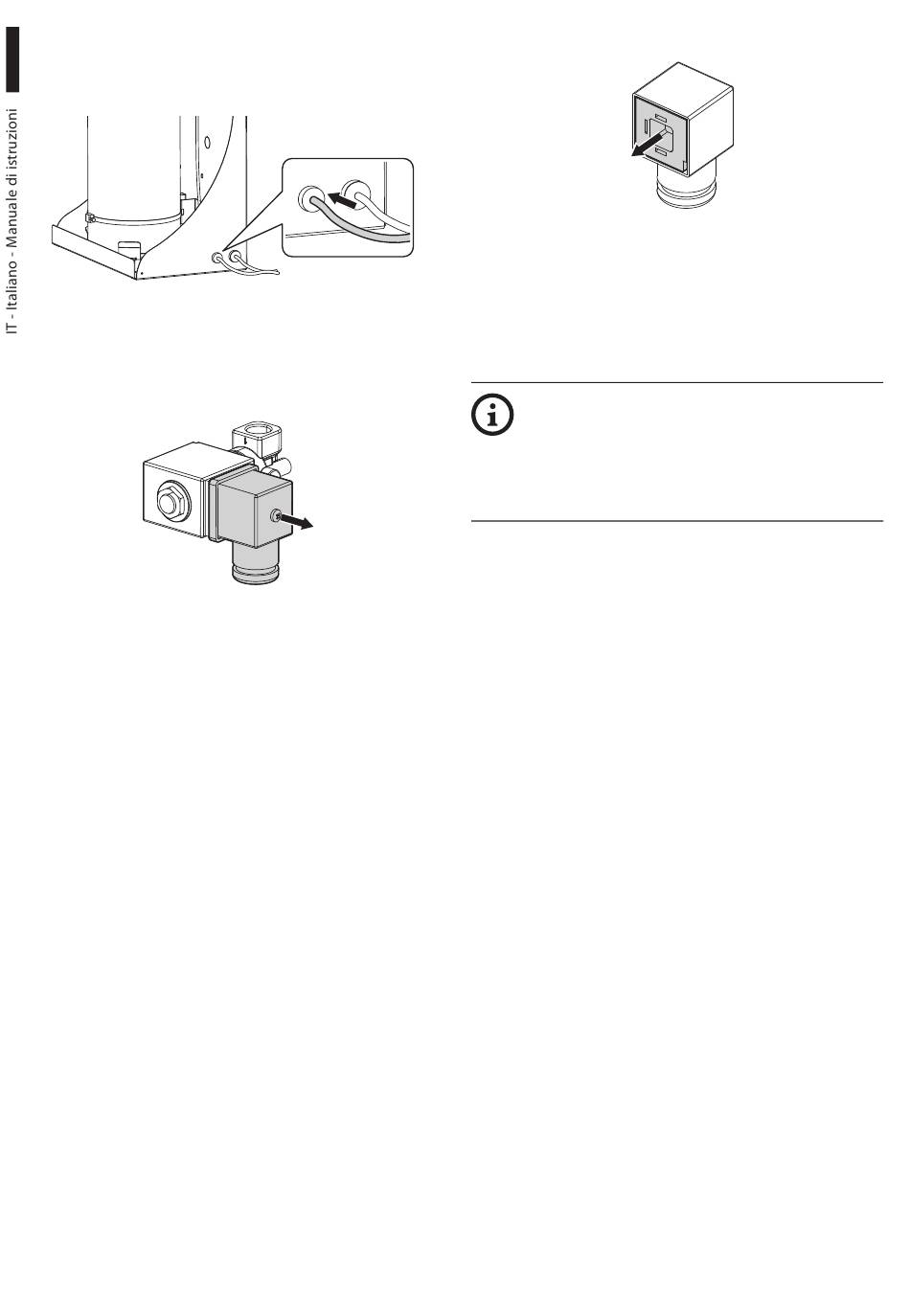

6.2.3 Collegamento dell'elettrovalvola

Far passare il cavo di alimentazione attraverso l'anello
di tenuta.
Fig. 18
Collegare il cavo di alimentazione al connettore come
descritto di seguito.
Svitare la vite e rimuovere il connettore.
Fig. 19
10
Estrarre la morsettiera dal cappuccio del connettore.
Fig. 20
Svitare ed estrarre il pressacavo. Introdurre il cavo di
alimentazione e collegarlo alla morsettiera.
Reinserire la morsettiera nel connettore e serrare
il pressacavo. Collegare il connettore alla bobina
dell'elettrovalvola e riavvitare la vite.
Utilizzare cavi con le caratteristiche
riportate di seguito.
• Diametro: da 6mm fino a 8mm.
• Sezione (singolo conduttore): 1.5mm²
(15AWG) max.

6.3 Chiusura del prodotto

Al termine delle operazioni di installazione e
cablaggio richiudere il prodotto.
MNVCWASNX_1717_IT
