6.2 Подключение линии
питания
В зависимости от модели устройство может
работать при различных значениях напряжения
сети. Значение напряжения сети указано на
идентификационной этикетке устройства. (4.2
Маркировка изделия, страница 5).
6.2.1 Подключение линии питания
24Vac
Дополнительную информацию можно
найти в руководстве по эксплуатации
поворотного устройства
Электромагнитный клапан можно активировать
непосредственно с помощью реле RL2
поворотного устройства.
~ ~
a

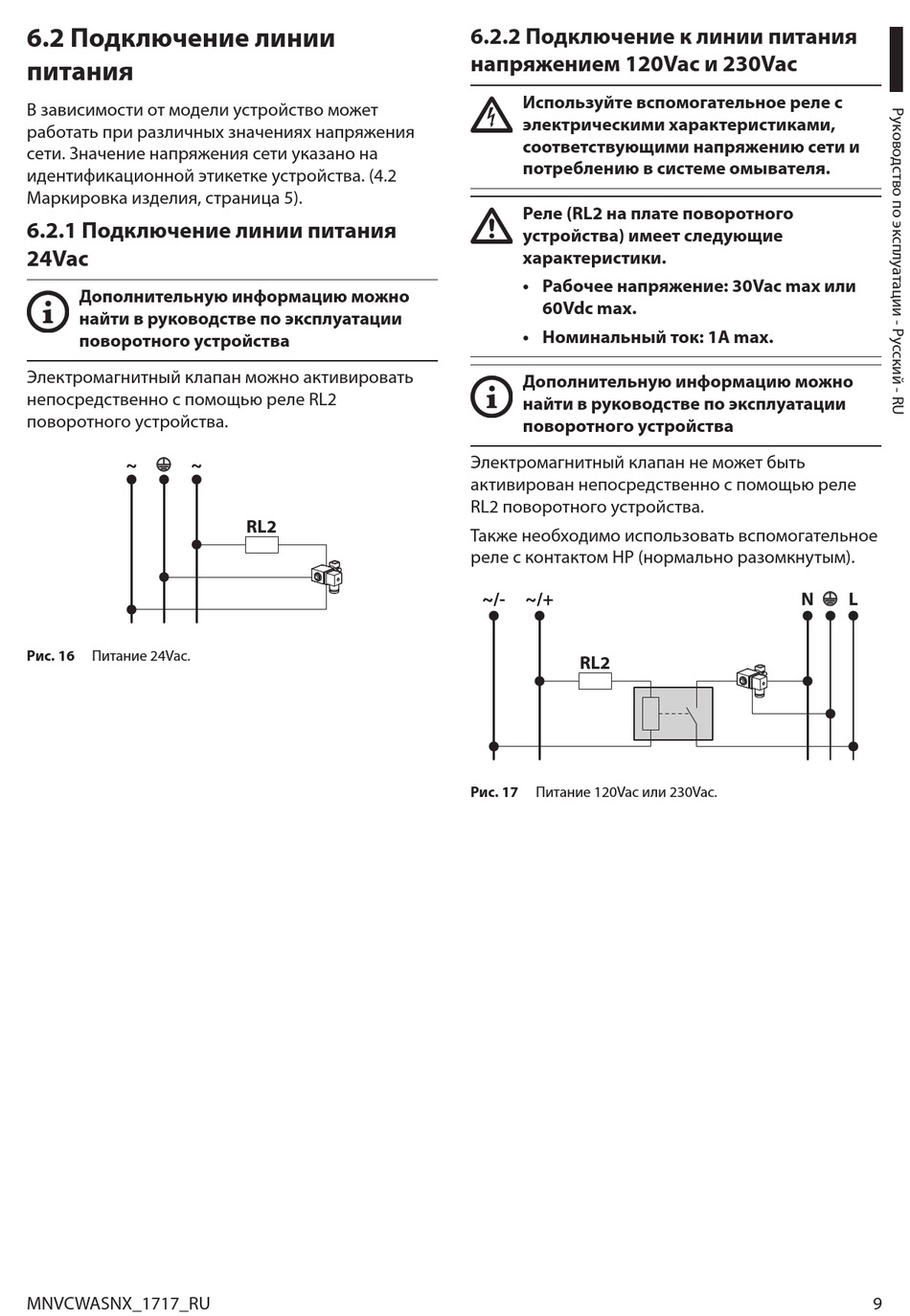

Рис. 16 Питание 24Vac.
MNVCWASNX_1717_RU
RL2
6.2.2 Подключение к линии питания
напряжением 120Vac и 230Vac
Используйте вспомогательное реле с
электрическими характеристиками,
соответствующими напряжению сети и
потреблению в системе омывателя.
Реле (RL2 на плате поворотного
устройства) имеет следующие
характеристики.
• Рабочее напряжение: 30Vac max или
60Vdc max.
• Номинальный ток: 1A max.
Дополнительную информацию можно
найти в руководстве по эксплуатации
поворотного устройства
Электромагнитный клапан не может быть
активирован непосредственно с помощью реле
RL2 поворотного устройства.
Также необходимо использовать вспомогательное
реле с контактом НР (нормально разомкнутым).
~/- ~/+
RL2
Рис. 17 Питание 120Vac или 230Vac.
N L
a
