6.2.3 Branchement de l'électrovanne

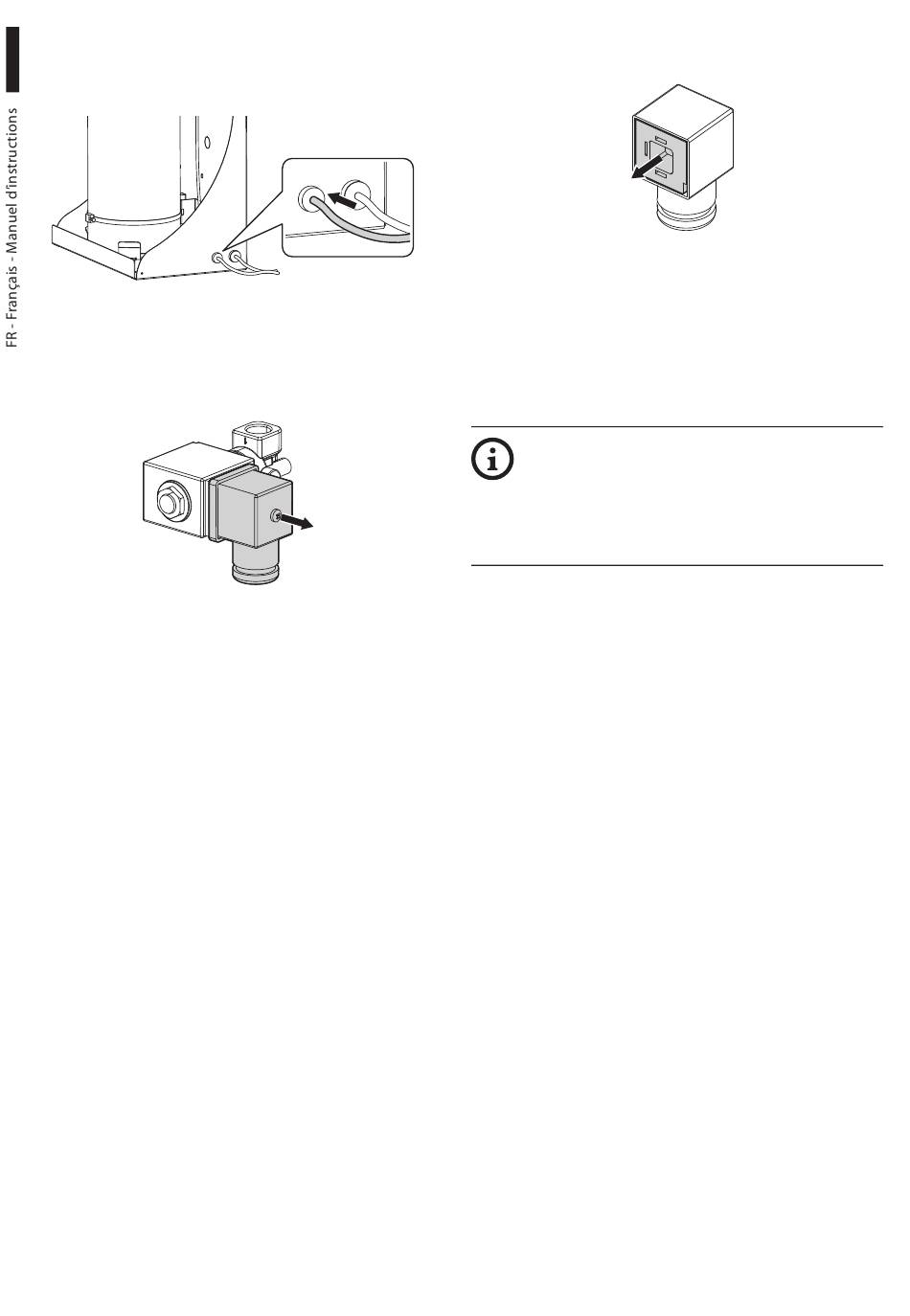

Faites passer le câble d'alimentation dans la bague
d'étanchéité.
Fig. 18
Reliez le câble d'alimentation au connecteur, comme
décrit ci-dessous.
Dévissez la vis et retirez le connecteur.
Fig. 19
10
Retirez la plaque à bornes du capuchon du
connecteur.
Fig. 20
Dévissez et retirez le presse-étoupe. Introduisez
le câble d'alimentation, puis reliez-le à la plaque à
bornes.
Réinsérez la plaque à bornes dans le connecteur et
serrez le presse-étoupe. Reliez le connecteur à la
bobine de l'électrovanne et revissez la vis.
Utilisez des câbles aux caractéristiques
décrites ci-dessous.
• Diamètre: de 6mm jusqu'à 8mm.
• Section (conducteur unique): 1.5mm²
(15AWG) max.

6.3 Fermeture du produit

Au terme des opérations d'installation et de câblage,
refermer le produit.
