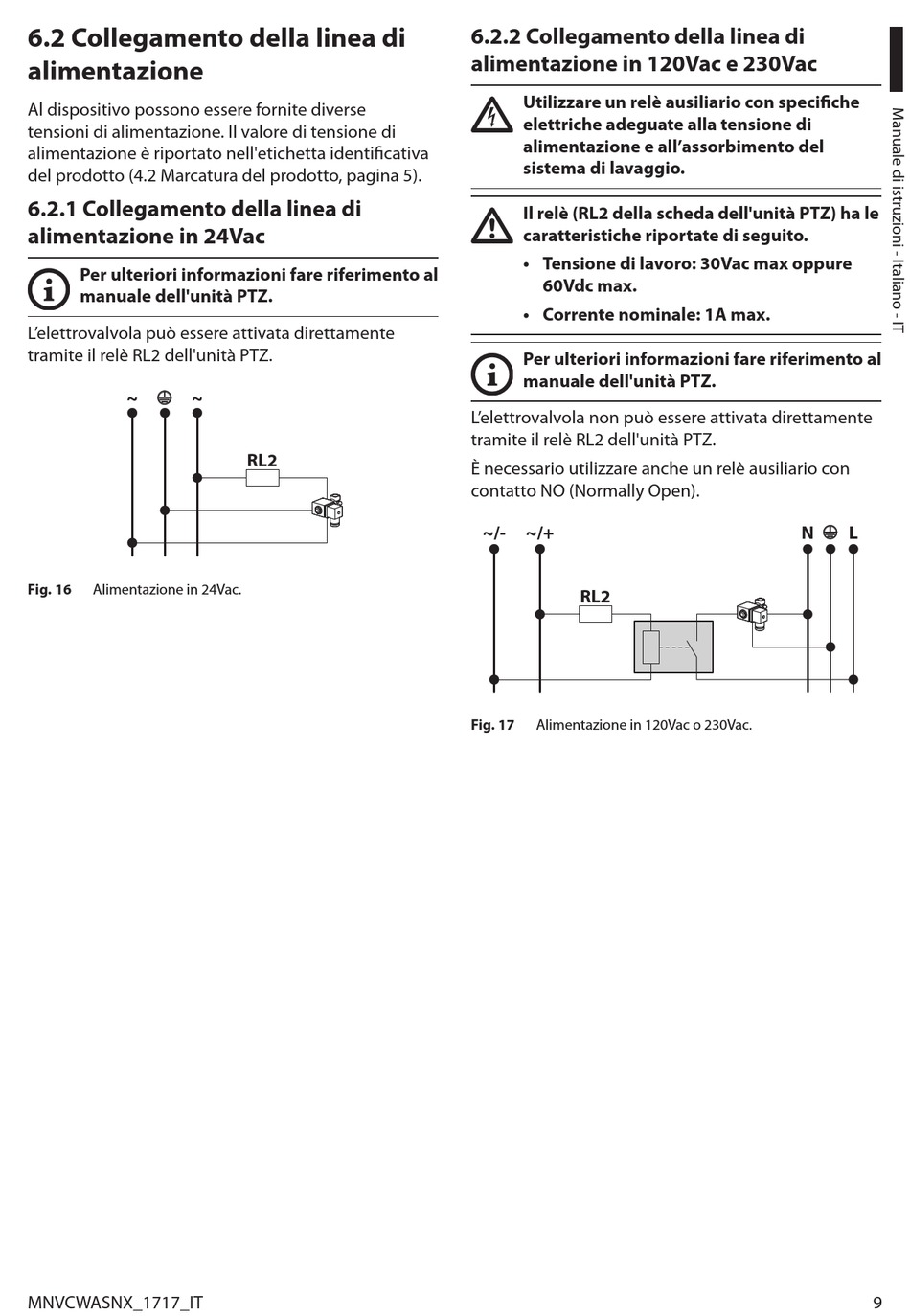

6.2 Collegamento della linea di
alimentazione
Al dispositivo possono essere fornite diverse
tensioni di alimentazione. Il valore di tensione di
alimentazione è riportato nell'etichetta identificativa
del prodotto (4.2 Marcatura del prodotto, pagina 5).
6.2.1 Collegamento della linea di
alimentazione in 24Vac
Per ulteriori informazioni fare riferimento al
manuale dell'unità PTZ.
L'elettrovalvola può essere attivata direttamente
tramite il relè RL2 dell'unità PTZ.
~ ~
a
Fig. 16 Alimentazione in 24Vac.
MNVCWASNX_1717_IT
RL2
6.2.2 Collegamento della linea di
alimentazione in 120Vac e 230Vac
Utilizzare un relè ausiliario con specifiche
elettriche adeguate alla tensione di
alimentazione e all'assorbimento del
sistema di lavaggio.
Il relè (RL2 della scheda dell'unità PTZ) ha le
caratteristiche riportate di seguito.
• Tensione di lavoro: 30Vac max oppure
60Vdc max.
• Corrente nominale: 1A max.
Per ulteriori informazioni fare riferimento al
manuale dell'unità PTZ.
L'elettrovalvola non può essere attivata direttamente
tramite il relè RL2 dell'unità PTZ.
È necessario utilizzare anche un relè ausiliario con
contatto NO (Normally Open).
~/- ~/+
RL2
Fig. 17 Alimentazione in 120Vac o 230Vac.
N L
a
