6.4 Installation der
Scheibenwascheinheit (NXPTZ
Familie)

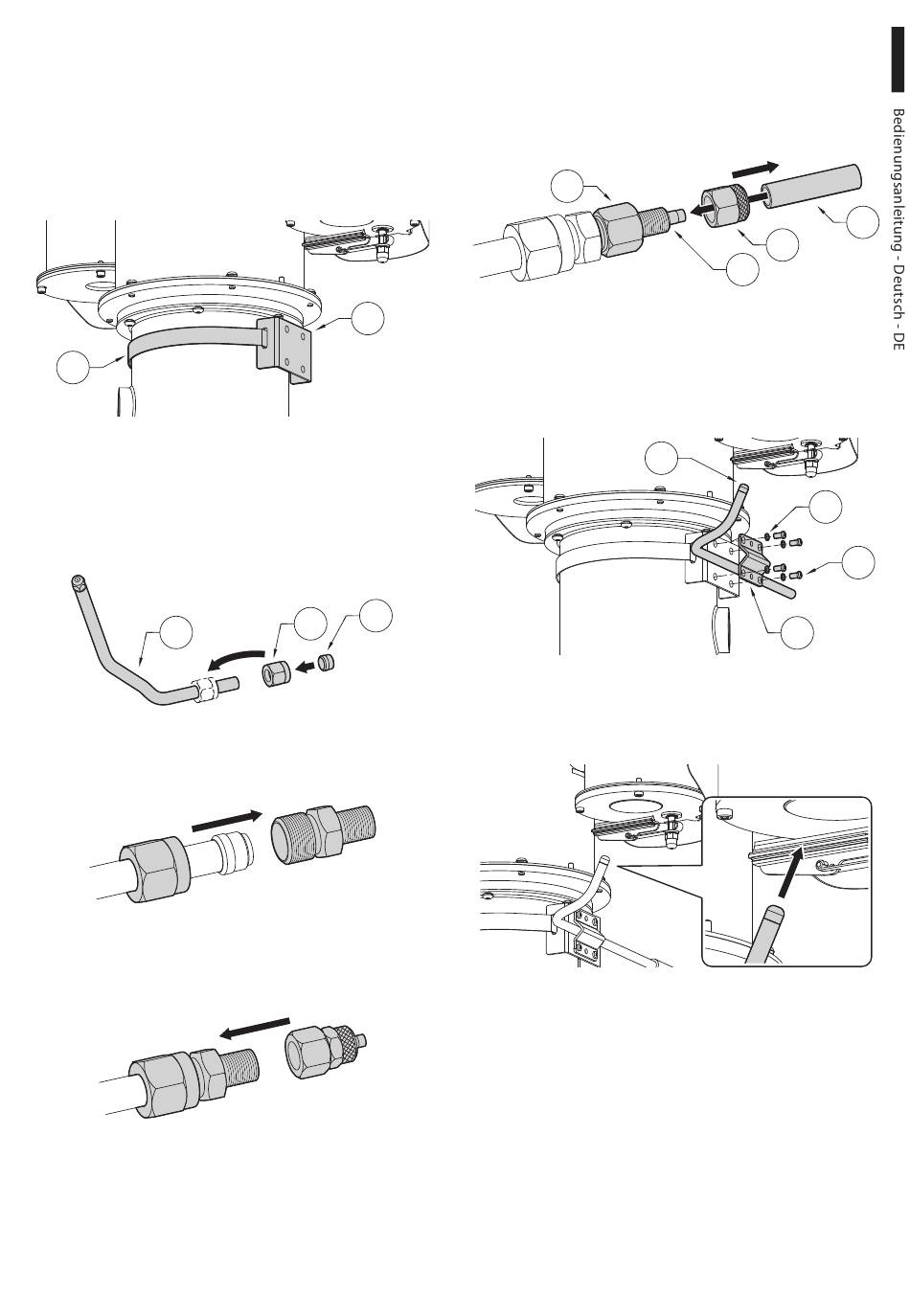

Die Halterung (01) an den Korpus der PTZ-Einheit
mittels der entsprechenden im Lieferumfang
enthaltenen Metallschelle (02) befestigen.
02
Abb. 21
Die halbstarre Scheibenwaschleitung (01) je nach
Bedarf kürzen. Die Mutter (02) von der Verbindung
lösen und auf der Leitung laufen lassen. Rohrende in
den Dichtkegel (03) stecken.
01
Abb. 22
Die Mutter auf dem Anschlußstück festschrauben.
Abb. 23
Die Zuflussverbindung festziehen.
Abb. 24
MNVCWASNX_1717_DE
Die Rändelmutter (01) von der Zuflussverbindung
(02) lösen. Die Rändelmutter auf die Zuflussleitung
(03) stecken. Das Ende der Zuflussleitung in den
Eintrittskegel (04) stecken. Die Mutter auf dem
Anschlußstück festschrauben.
Abb. 25
01
Die halbstarre Leitung (01) an der
Scheibenwaschhalterung mit der im Lieferumfang
enthaltenen Platte (02), Schrauben (03) und
Unterlegscheiben (04) befestigen.
03
02
Abb. 26
Zum Einstellen des Strahls die Düse Richtung
Gehäusescheibe richten.
Abb. 27
02
01
03
01
04
04
03
02
