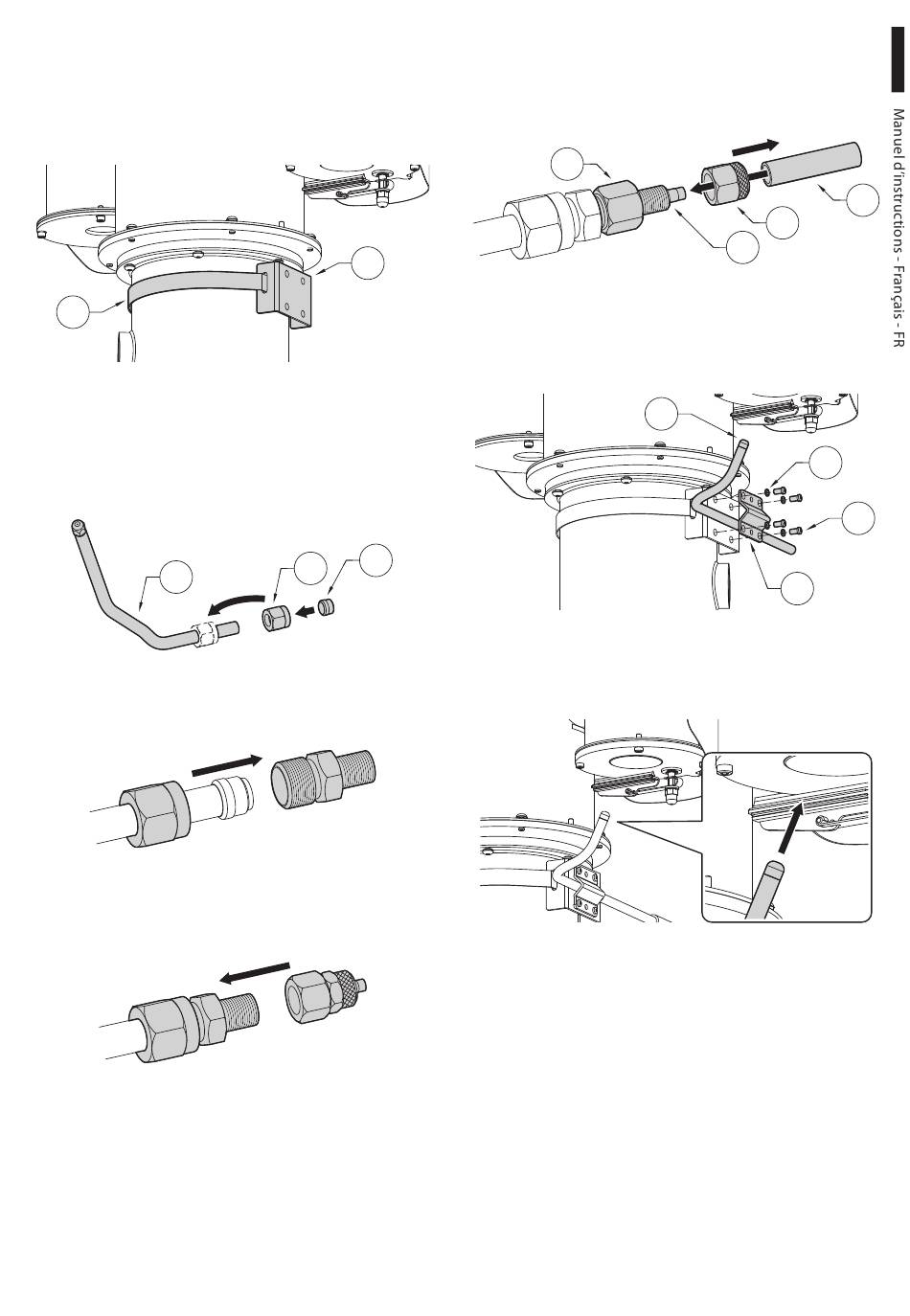

6.4 Installation du lave-vitre
(famille NXPTZ)
Fixez le support (01) au corps de l'unité PTZ à l'aide
du petit collier métallique (02) fourni.
02
Fig. 21
Raccourcissez le tube semi-rigide du lave-vitre (01),
au besoin. Dévissez l'écrou (02) et faites-le coulisser
sur le tube. Introduire l'extrémité du tuyau dans le
nez d'entrée (03).
01
Fig. 22
Serrer l'écrou au raccord.
Fig. 23
Serrez le raccord de refoulement.
Fig. 24
MNVCWASNX_1717_FR
Dévissez l'écrou moleté (01) du raccord de
refoulement (02). Insérez l'écrou moleté sur le tube
de refoulement (03). Insérez l'extrémité du tube de
refoulement sur l'ogive (04). Serrer l'écrou au raccord.
01
Fig. 25
Fixez le tube semi-rigide (01) au support du lave-
vitre à l'aide de la plaquette (02), des vis (03) et des
rondelles (04) fournies.
03
02
Fig. 26
Pour calibrer le jet, orientez le gicleur vers la fenêtre
du caisson.
Fig. 27
02
01
03
01
04
04
03
02
