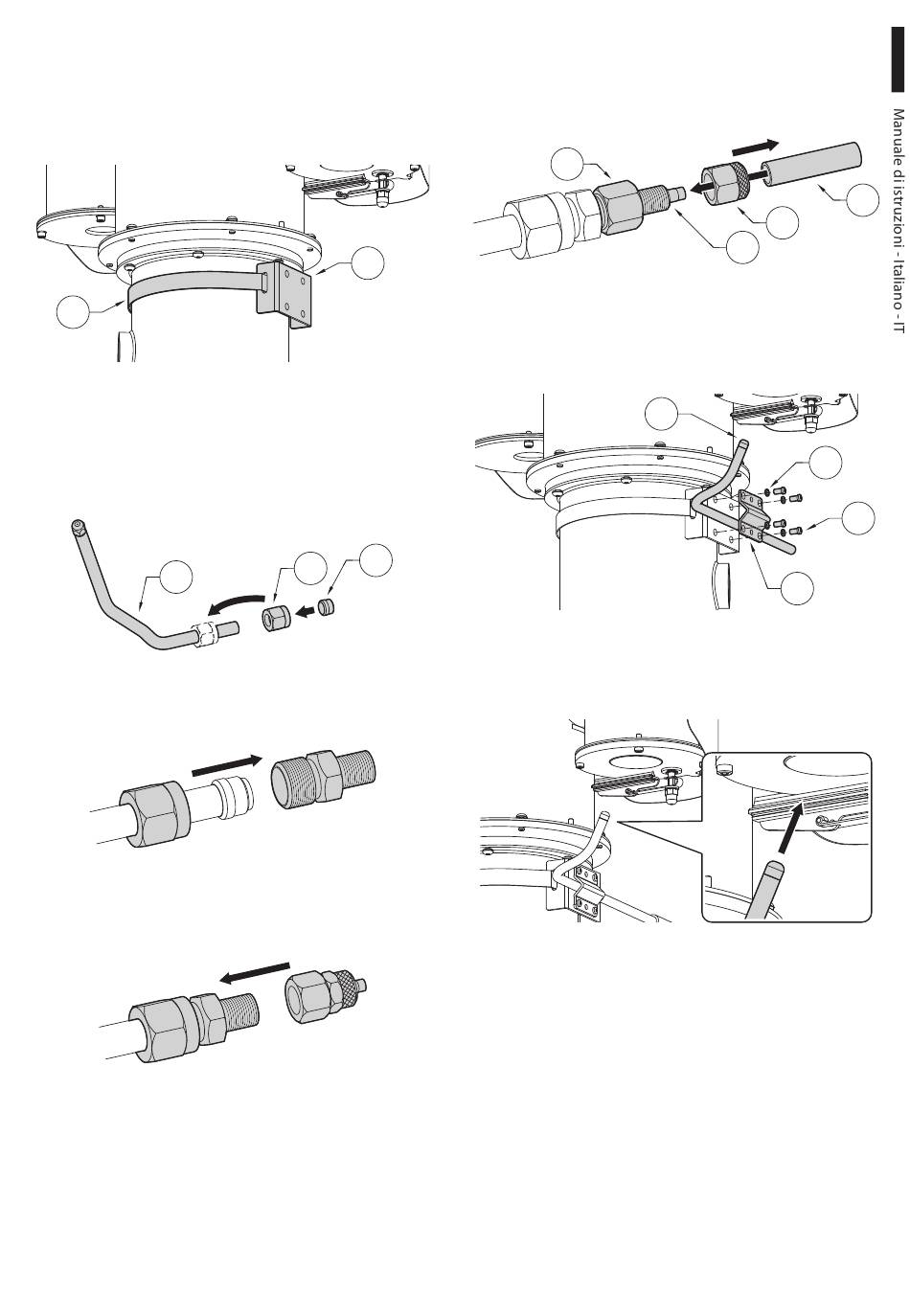

6.4 Installazione del lavavetro
(famiglia NXPTZ)
Fissare il supporto (01) al corpo dell'unità PTZ tramite
l'apposita fascetta metallica (02) in dotazione.
02
Fig. 21
Accorciare il tubo semirigido del lavavetro (01)
secondo necessità. Svitare il dado (02) dal raccordo
e farlo scorrere sul tubo. Inserire l'estremità del tubo
nell'ogiva (03).
01
Fig. 22
Serrare il dado al raccordo.
Fig. 23
Serrare il raccordo di mandata.
Fig. 24
MNVCWASNX_1717_IT
Svitare il dado zigrinato (01) dal raccordo di mandata
(02). Infilare il dado zigrinato sul tubo di mandata
(03). Infilare l'estremita del tubo di mandata sull'ogiva
(04). Serrare il dado al raccordo.
01
Fig. 25
Fissare il tubo semirigido (01) al supporto lavavetro
tramite la piastrina (02), le viti (03) e le rondelle (04)
in dotazione.
03
02
Fig. 26
Per calibrare il getto orientare l'ugello verso la finestra
della custodia.
Fig. 27
02
01
03
01
04
04
03
02
11
