6 Installazione

Prima di eseguire qualsiasi operazione
ricordarsi di togliere tensione al prodotto.

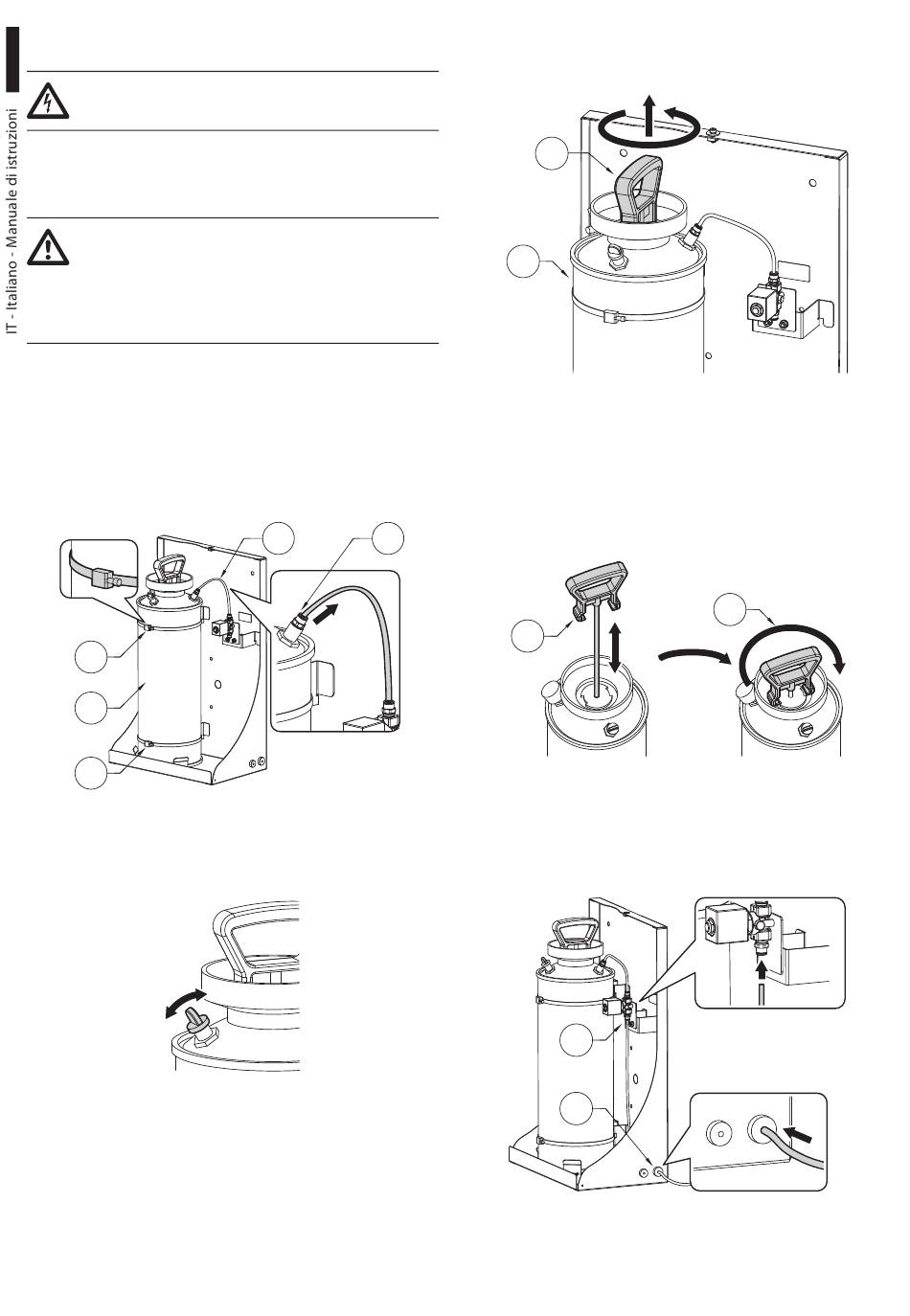

6.1 Installazione e caricamento
della pompa
Si raccomanda di riempire il serbatoio con
acqua a temperatura ambiente. Nel caso
di utilizzo a temperature inferiori a 3°C
aggiungere all'acqua del liquido antigelo
per lavavetri.
Durante le operazioni di installazione o
manutenzione della pompa è possibile lasciare
il serbatoio in posizione oppure rimuoverlo. Per
rimuovere il serbatoio (01) allentare le fascette
metalliche (02) e sganciare il tubo di collegamento
(03) esercitando una pressione sul giunto ad innesto
rapido (04).
02
01
02
Fig. 11
Ridurre l'eventuale pressione residua nel serbatoio
agendo sulla valvola di sicurezza.
Fig. 12
8
03 04
Svitare il corpo superiore della pompa (01) in senso
antiorario ed estrarlo. Riempire il serbatoio (02).
01
02
Fig. 13
Avvitare il corpo superiore della pompa.
Mettere in pressione il serbatoio pompando con la
maniglia (01) fino a raggiungere la pressione indicata
(4bar). Ruotare la maniglia in posizione di sicurezza
(02).
01
Fig. 14
Far passare il tubo di mandata (01) attraverso
l'anello di tenuta (02). Collegare il tubo di mandata
all'elettrovalvola (giunto ad innesto rapido).
01
02
Fig. 15
02
MNVCWASNX_1717_IT
