Taster
7 „ENERGY"
OK

6.2 Test LC-Display

Drücken der Taster „POWER" und „HARMONICS" gleichzeitig für > 2 Sekunden testet
das LC-Display. Während des Tests werden alle LCD-Segmente dreimal hintereinander
für je eine Sekunde ein- und wieder ausgeschaltet. Nach dem Testdurchlauf kehrt das
Gerät selbsttätig in den Standardanzeigemodus zurück.

6.3 Standarddisplayanzeigen kennenlernen

Im Display können fünf verschiedene Anzeigebereiche unterschieden werden.
5
4
26
> 3 s drücken: Wechsel zwischen Setup-Menü und Standard-Anzeige
Messwerte anzeigen: Wirk- und Blindenergiebezug / Wirk- und Blindenergie-
export (Zeile 5)
im Menü: Auswahl des zu bearbeitenden Parameters
Bestätigen der Eingabe

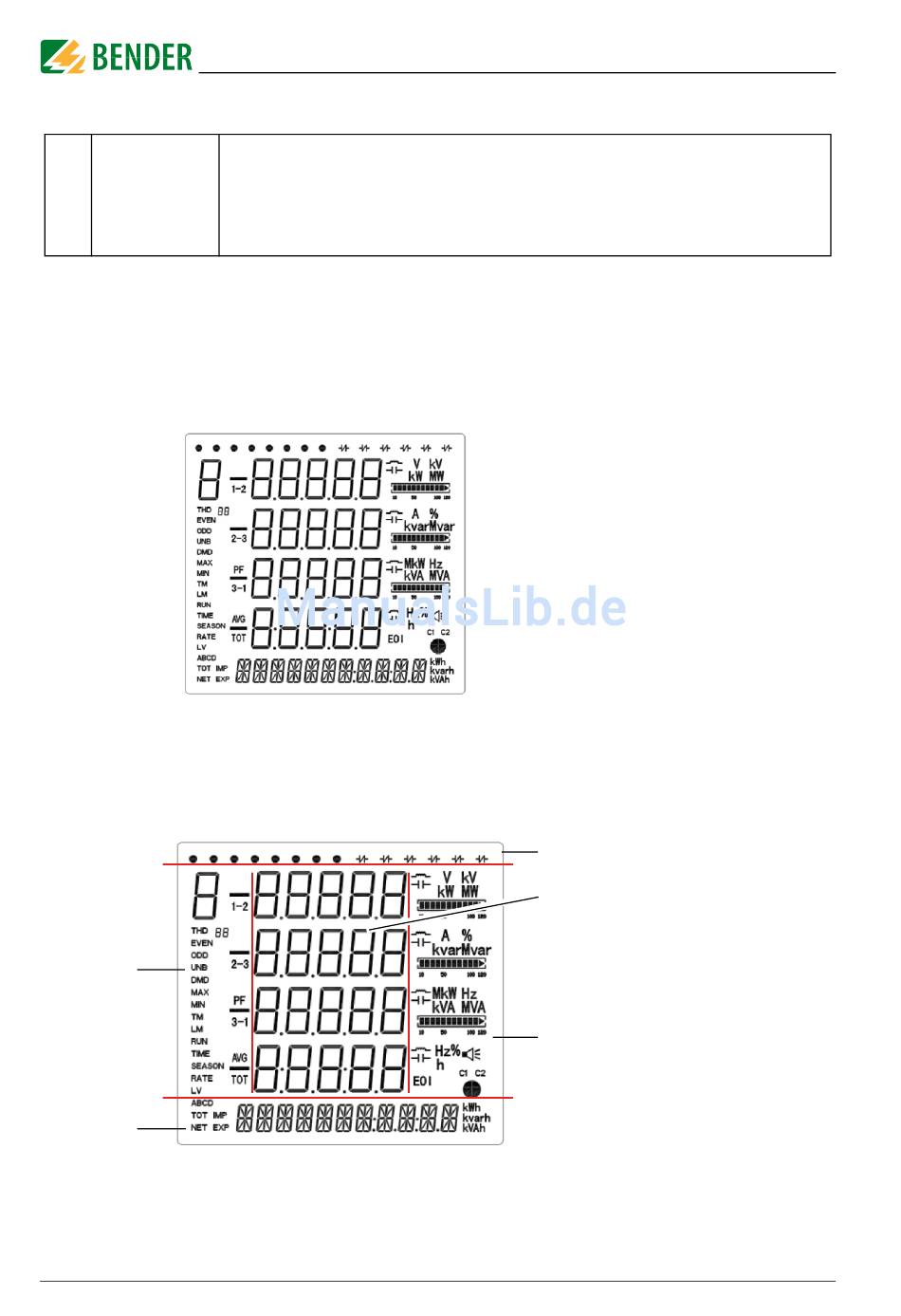

Abb. 6.2: Display bei LCD-Test
Abb. 6.3: Anzeigebereiche
1
2
3
PEM533_D00013_00_M_XXDE/06.2015
Bedienen
