Bedien- und Anzeigeelemente

RC48N
1
2
TEST-Taste drücken löst folgenden Ablauf aus: Ein Test-Differenzstrom
wird simuliert, nach Ablauf der Ansprechzeit wird ein Alarm erkannt,
das Alarmrelais schaltet und die LED „ALARM Ground Fault" leuchtet. Die
Alarmmeldung wird gespeichert.
RESET-Taste drücken: löscht Alarmmeldungen
ON-LED (grün) leuchtet, wenn RC48N im Betrieb ist.
LED „ALARM Ground Fault" (rot) leuchtet, wenn der Ansprechwert des
Differenzstroms und die Ansprechzeit überschritten sind.
LED „ALARM Resistor Fault" (rot) leuchtet, wenn Ansprechwert für
Spannungsabfall am Erdungswiderstand überschritten ist oder wenn der
Erdungswiderstand größer als 2 kΩ ist.
DIP-Schalter:
Filter off/on: Bandpassfilter 50...60 Hz
Ist der Bandpassfilter eingeschaltet, werden ausschließlich die 50...60 Hz-
Komponenten des Differenzstromes schmalbandig erfasst. Diese Funk-
tion kann verwendet werden, um Fehlauslösungen durch harmonische
und transiente Komponenten im Differenzstrom zu vermeiden.
x 10/x 1: Einstellbereich für den Ansprechwert des Differenzstroms
I
Δn
I /A einstellen:
Δn
x 1 0,1...1 A
x 10 1...10 A.
Ansprechverzögerung t/s für Differenzstrommessung im Bereich von
0,1...2 Sekunden einstellen.
Ansprechwert des Differenzstroms im Bereich von
0,1...1 A bzw. 1...10 A einstellen.
Ansprechwert für Spannungsabfall am Erdungswiderstand im Bereich
von 20...400 V einstellen.
4 RC48N_D00426_01_M_DEEN / 03.2024
A1 A1 A2 A2
ALARM
TEST RESET ON Ground
T R GFA C1 NRA
3
Beschreibung

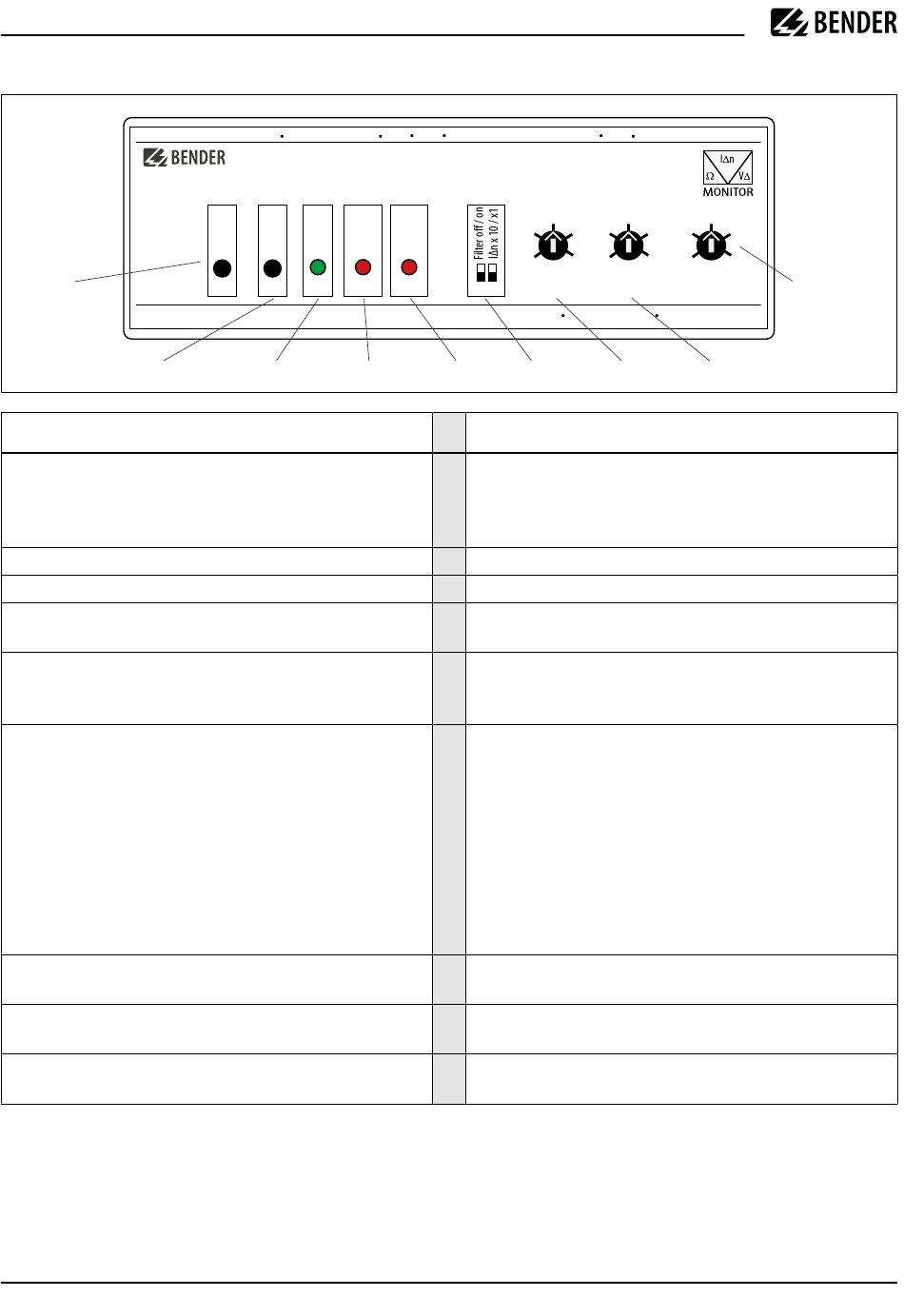

Operating and display elements

11
ALARM
Resistor
Fault Fault
C2 U+ U- G1
4 5
1 Pressing the TEST button initiates the following sequence: a test residual
current is simulated, after the expiry of the response time an alarm is
recognized which causes the alarm relay to switch and the "Alarm Ground
Fault" LED to light up. The alarm message is stored.
2 Pressing the RESET button deletes alarm messages.
3 ON LED (green) lights up indicating that the RC48N is in operation.
4 "Alarm Ground Fault" LED (red) lights up when the ground fault current
exceeds the alarm response value and the time delay.
5 "Alarm Resistor Fault" LED (red) lights up when the voltage across the
neutral grounding resistor exceeds the preset value or when the NGR's
resistance exceeds 2 kΩ.
6 DIP switch:
Filter off/on: bandpass filter 50...60 Hz
When the bandpass filter is switched on, only the narrowband 50...60 Hz
components of the residual current are detected. This function can be
used to avoid false trippings caused by the occurrence of harmonics and
transient components in the residual current.
x 10/x 1: for setting the residual current response
I
Δn
value I /A:
Δn
x 1 0,1...1 A
x 10 1...10 A.
7 For setting the maximum time delay t/s for the residual current measure-
ment from 0.1 to 2 seconds.
8 Setting the residual current response value to 0.1...1 A respectively
1...10 A.
9 Setting of the response value for voltages across the neutral grounding
resistor from 20 to 400 V.
12 14 21 22
1 0.5
0.1 2 0.1 1 20
t / s I∆n / A
G k I NC NC
6 7
Description
24
200
400
9
U∆ / V
8
