Bender ISOMETER isoNAV685-D Kurzanleitung Seite 7

Automatischer oder manueller Test
i
Das Profil „Leistungskreise" ist für IT-Systeme vor-
eingestellt. Eine Beschreibung der anderen Profile
finden Sie im Handbuch.
Alarm und seine Wirkung
Ursachen für eine Alarmmeldung
• Isolationsfehler
Isolationswiderstand unterschreitet beide An-
sprechwerte. LED ALARM 1 und ALARM 2 leuchten.
• Gerätefehler
LED SERVICE leuchtet.
• Isolationsfehlersuche ist aktiv
LED PGH ON blinkt im Takt des Prüfstrompulses.
Gerät meldet Alarm bzw. Gerätefehler
• Display zeigt Fehler und ggf. Messwert an.
• Bei „ALARM 1" bzw. „ALARM 2" leuchten die zuge-
hörigen LEDs.
• Alarmton ertönt intervallweise, wenn zugeordnet.
• Zugeordnete Alarmrelais schalten.
• Zugeordnete digitale Ausgänge schalten.
Alarmmeldungen zurücksetzen (Reset)
Voraussetzung: Ursache für Alarmmeldung besteht
nicht mehr. Isolationswiderstand muss mindestens 25 %
über dem Ansprechwert liegen.
Wählen Sie: „RESET" > „RESET" > „OK".

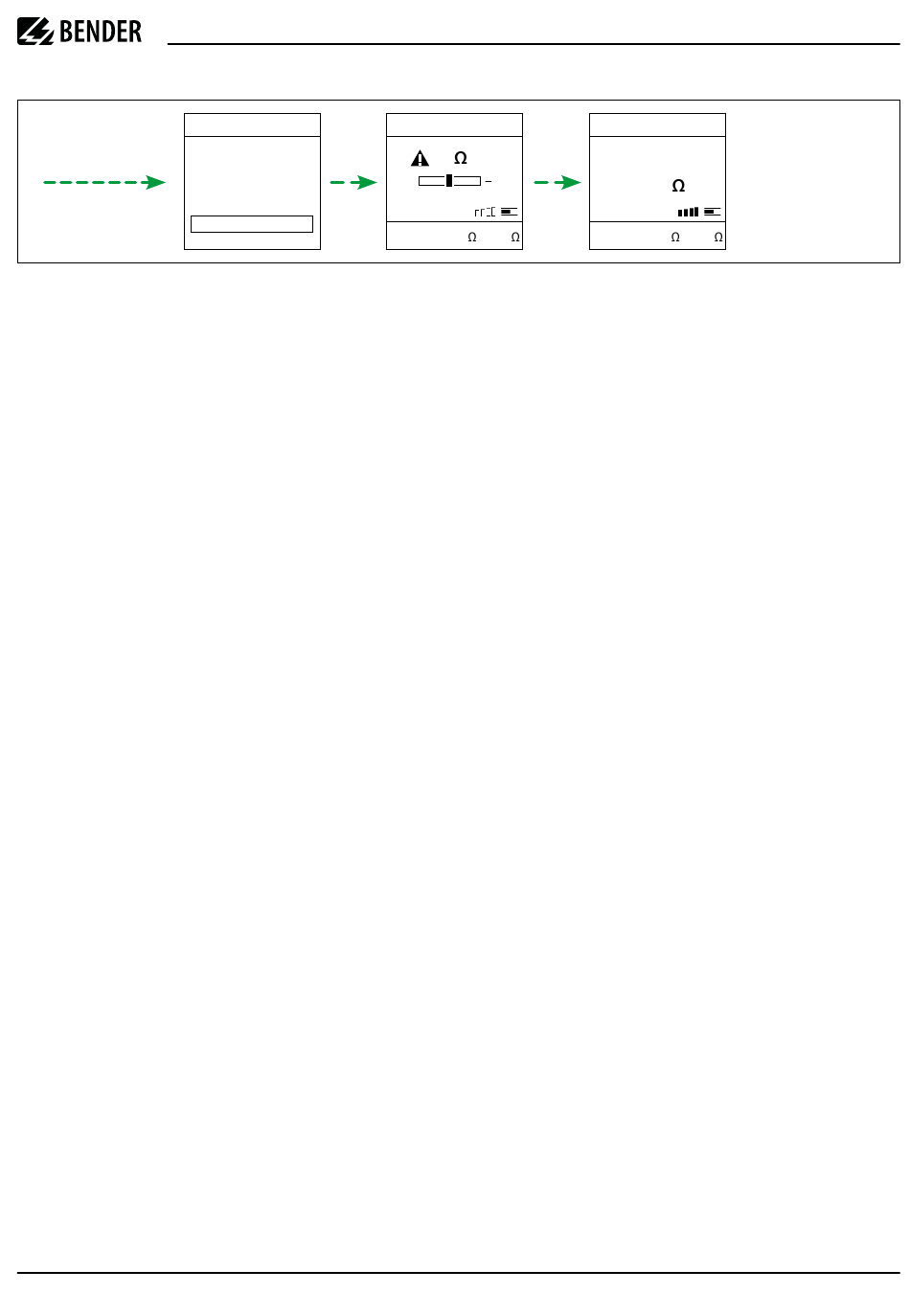

TEST
√ Measurement
√ Coupling
√ Earth connection
√ Outputs
100%
Automatic or manual test
Insulation fault
0
+
R(an) 40 k / 10 k
i
The profile "Power circuits" is suitable for IT sys-
tems. For a description of the other profiles refer to
the manual.
Alarm and its effect
Cause of the alarm
• Insulation fault
The insulation resistance is below both response
values. LEDs ALARM 1 and ALARM 2 flash.
• Device error
LED SERVICE flashes.
• Active insulation fault location
LED PGH ON blinks according to the locating current.
Device signals alarm or device error
• Display indicates error and, where applicable,
the measured value.
• In the event of "ALARM 1" or "ALARM 2", the asso-
ciated LEDs flash.
• A warning sound beeps at intervals, if assigned.
• Assigned alarm relays will switch.
• Assigned digital outputs will switch.
Reset alarm messages (Reset)
Requirement: The cause of the alarm is no longer pres-
ent. The insulation resistance must be at least 25 %
higher than the response value.
Select: "RESET" > "RESET" > "OK".
isoNAV685-D_D00215_03_Q_DEEN / 03.2024
ISOMETER® isoNAV685-D
IT-System
OK
120 k
R(an) 40 k / 10 k
7
