3.4 Anwendungsbeispiel

PEM7xx
Modbus TCP
L
PEN
PE
PEM5xx
Modbus TCP
Modbus RTU
L
N
PE

3.5 Funktionsbeschreibung

Mit dem digitalen Universalmessgerät PEM533 werden elektrische Größen eines Elekt-
rizitätsversorgungsnetzes erfasst und angezeigt. Der Umfang der Messungen reicht
von Strömen und Spannungen über Energieverbräuche und Leistungen bis hin zur Dar-
stellung individueller harmonischer Anteile in Strom und Spannung zur Beurteilung der
Spannungs- und Stromqualität.
Die Genauigkeit der Wirkverbrauchszählung entspricht der Klasse 0,5 S nach
DIN EN 62053-22 (VDE 0418 Teil 3-22):2003-11.
Das große Display des Schalttafeleinbaugeräts erleichtert das einfache Ablesen rele-
PEM533_D00013_00_M_XXDE/06.2015
PEM7xx
U
I
Modbus TCP
PAS
PEM5xx
U
I
Modbus TCP
Modbus RTU
UV1
3
PEM3xx
U
I
Modbus RTU

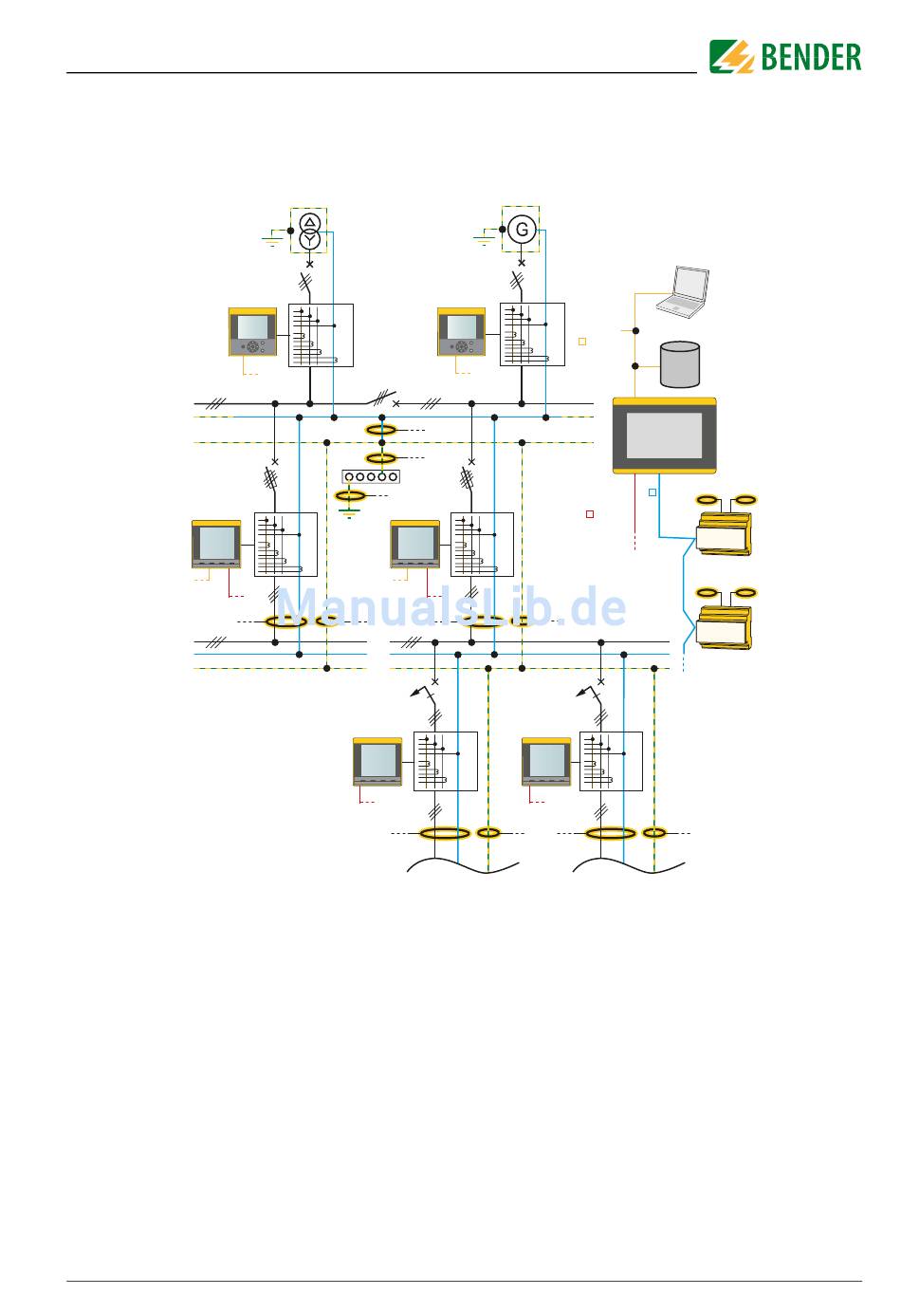

Abb. 3.1: Anwendungsbeispiel
U
Ethernet
I
NSHV
CP700
BMS
Modbus
U
RTU
I
UV2
3
PEM3xx
U
I
Modbus RTU
Datenbank
