4.3.2 Fronttafeleinbau

Das Gerät benötigt eine Einbauöffnung von 92 mm x 92 mm.
1. Setzen Sie das Gerät in die Einbauöffnung der Fronttafel.
2. Setzen Sie die beiden mitgelieferten Halteklammern von hinten in die Schie-
nen des Geräts.
3. Schieben Sie die Klammern in Richtung Frontplatte und ziehen Sie die zuge-
hörigen Feststellschrauben handfest an.
4. Kontrollieren Sie den festen Sitz des Geräts in der Fronttafel.
Das Gerät ist eingebaut.
4.4 Das Gerät anschließen
18
88

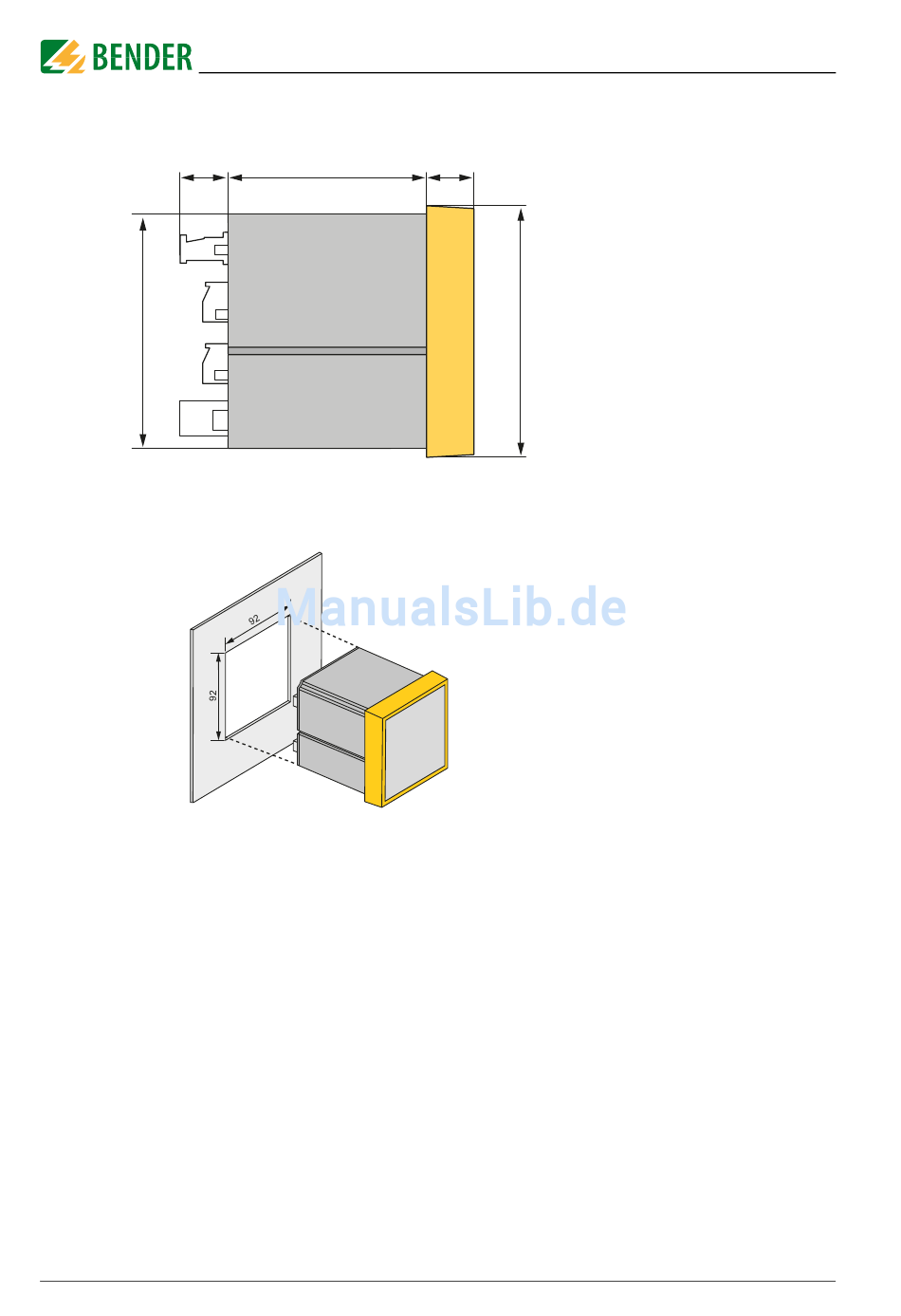

Abb. 4.2: Maßbild PEM533 (Seitenansicht)
Abb. 4.3: Maßbild PEM533 (Montageausschnitt)
18
96
