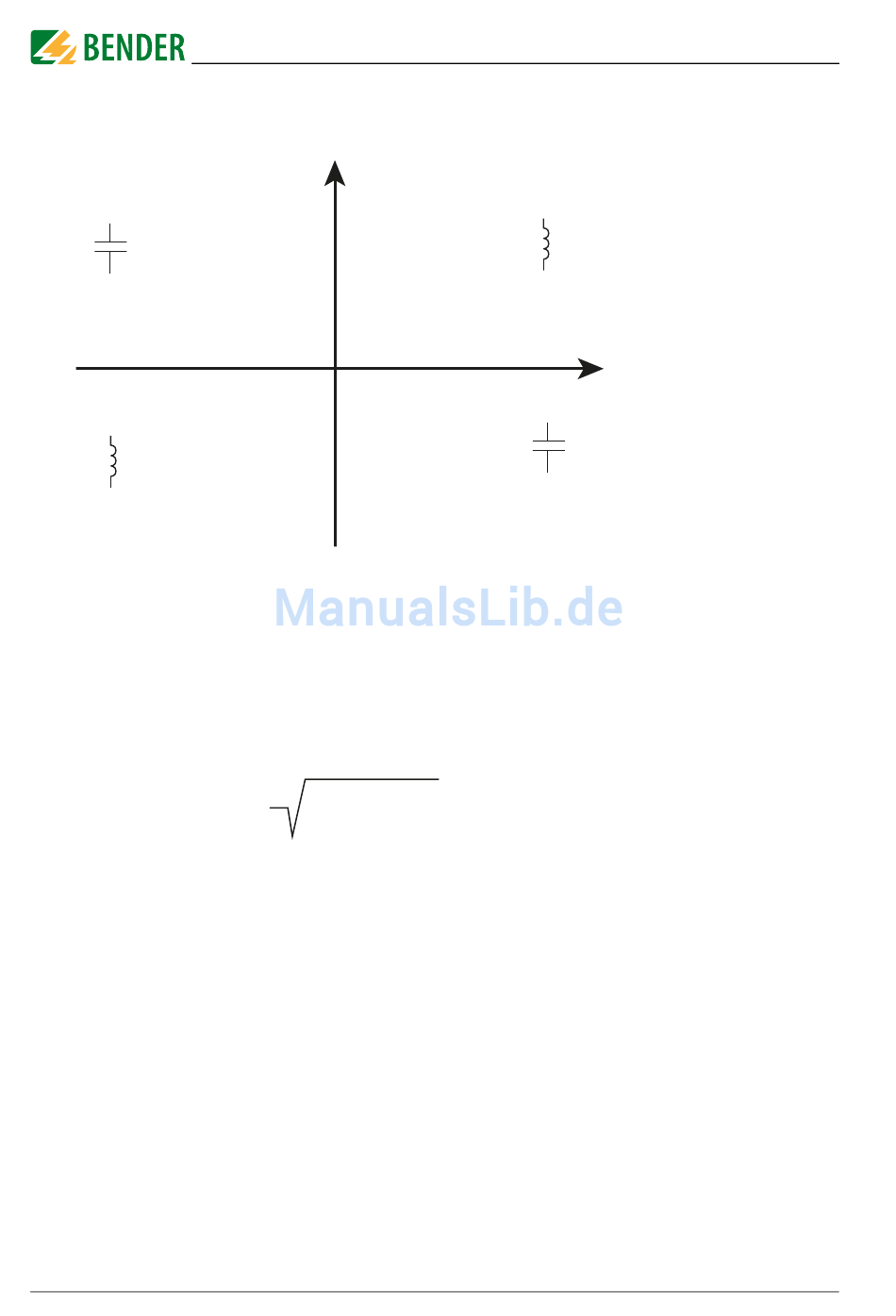

Quadrant 2
Leistungssfaktor (+)
Wirkleistungsexport (-)
Blindleistungsbezug (+)
Quadrant 3
Leistungsfaktor (-)
Wirkleistungsexport (-)
Blindleistungsexport (-)
„IEEE" und „-IEEE" unterscheiden sich lediglich durch vertauschte Vorzeichen.
**Es gibt zwei verschiedene Arten zur Berechnung der Scheinleistung S:
Die Art der Berechnung ist wählbar:
V = Vektormethode
S = Skalarmethode
42
Blindleistungsbezug
Quadrant 1
Leistungssfaktor (-)
Wirkleistungsexport (+)
Blindleistungsbezug (+)
Quadrant 4
Leistungssfaktor (+)
Wirkleistungsbezug (+)
Blindleistungsexport (-)
IEEE
Vektormethode V:
2
S = P + Q
ges
ges ges
Wirkleistungsbezug
Skalarmethode S:
2
S = S
ges
PEM533_D00013_00_M_XXDE/06.2015
+ S + S
L1 L2
L3
