Bedienen
Die Bedarfe werden nach folgendem Schema im Display dargestellt:
4
1 Wert Spitzenbedarf
2 Zeitstempel Spitzenbedarf (Datum): JJJJ.MM.TT
3 Zeitstempel Spitzenbedarf (Uhrzeit): hh:mm:ss
4 Anzeige Bedarfe:
I :
1
I :
2
I :
3
P:
q:
S:
DMD:
MAX
TM:
LM:

6.5 LED-Anzeige

Das Universalmessgerät hat zwei rote LEDs auf der Frontseite: kWh und kvarh.
Diese werden zur kWh- und kvar-Anzeige verwendet, wenn die Funktion EN PULSE ak-
tiviert ist. Dies kann im Setup-Menü mit den Tastern auf der Vorderseite oder über die
Kommunikationsschnittstelle eingestellt werden.
Die LEDs blinken jedesmal auf, sobald eine bestimmte Energiemenge (1 kWh bzw.
1 kvarh) umgesetzt wurde.
Die angezeigte Energiemenge entspricht der durch das Messgerät umgesetzten Ener-
giemenge. Um die tatsächliche Energiemenge zu ermitteln, ist die Blinkfrequenz mit
den Wandlerverhältnissen und der Pulskonstanten zu errechnen.
PEM533_D00013_00_M_XXDE/06.2015

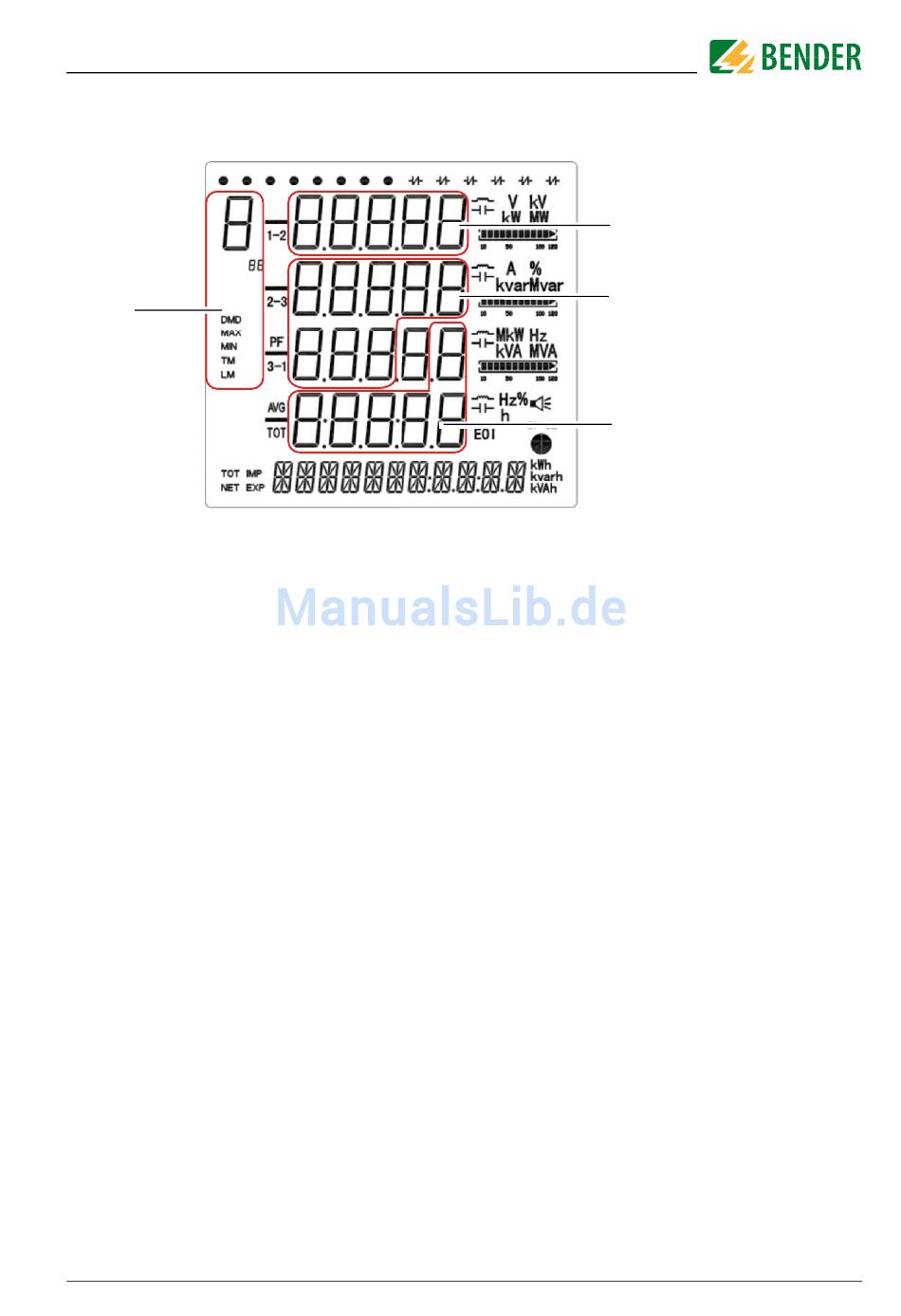

Abb. 6.5: Display Spitzenbedarf
I
1
I
2
I
3
Wirkleistungsbedarf P
Blindleistungsbedarf Q,
Scheinleistungsbedarf
Bedarf (Demand)
Maximum
Aktueller Monat (this month)
Vormonat (last month)
1
2
3
