Kurzanleitung: PEM555
Kurzanleitung
Diese Kurzanleitung ersetzt nicht das Handbuch!
Das Handbuch finden Sie auf der Webseite
www.bender.de
Stellen Sie sicher, dass das Personal die Bedienungsanleitung
und die sicherheitstechnischen Hinweise gelesen und verstan-
den hat.
Bestimmungsgemäße Verwendung
Das Universalmessgerät PEM555 dient zur
Analyse der Energie und Leistung (Power Analyzer)
Überwachung der Spannungsversorgungs-Qualität
(Power Quality)
Erfassung relevanter Daten für das Energiemanagement
(Energy Management).
Als Fronttafeleinbaugerät ist es geeignet, analoge Anzeigeinstru-
mente zu ersetzen. Das PEM555 ist in 3- und 4-Leiter-Netzen und
in TN- , TT- und IT-Systemen einsetzbar. Die Strommesseingänge
des PEM werden über externe ../1 A- oder ../5 A-Messstromwand-
ler angeschlossen. Die Messung in Mittel- und Hochspannungs-
netzen findet grundsätzlich
Spannungswandler statt. Die Genauigkeit der Wirkverbrauchs-
zählung entspricht der Klasse 0,2 S nach DIN EN 62053-22 (VDE
0418 Teil 3-22):2003-11.
Gerät montieren

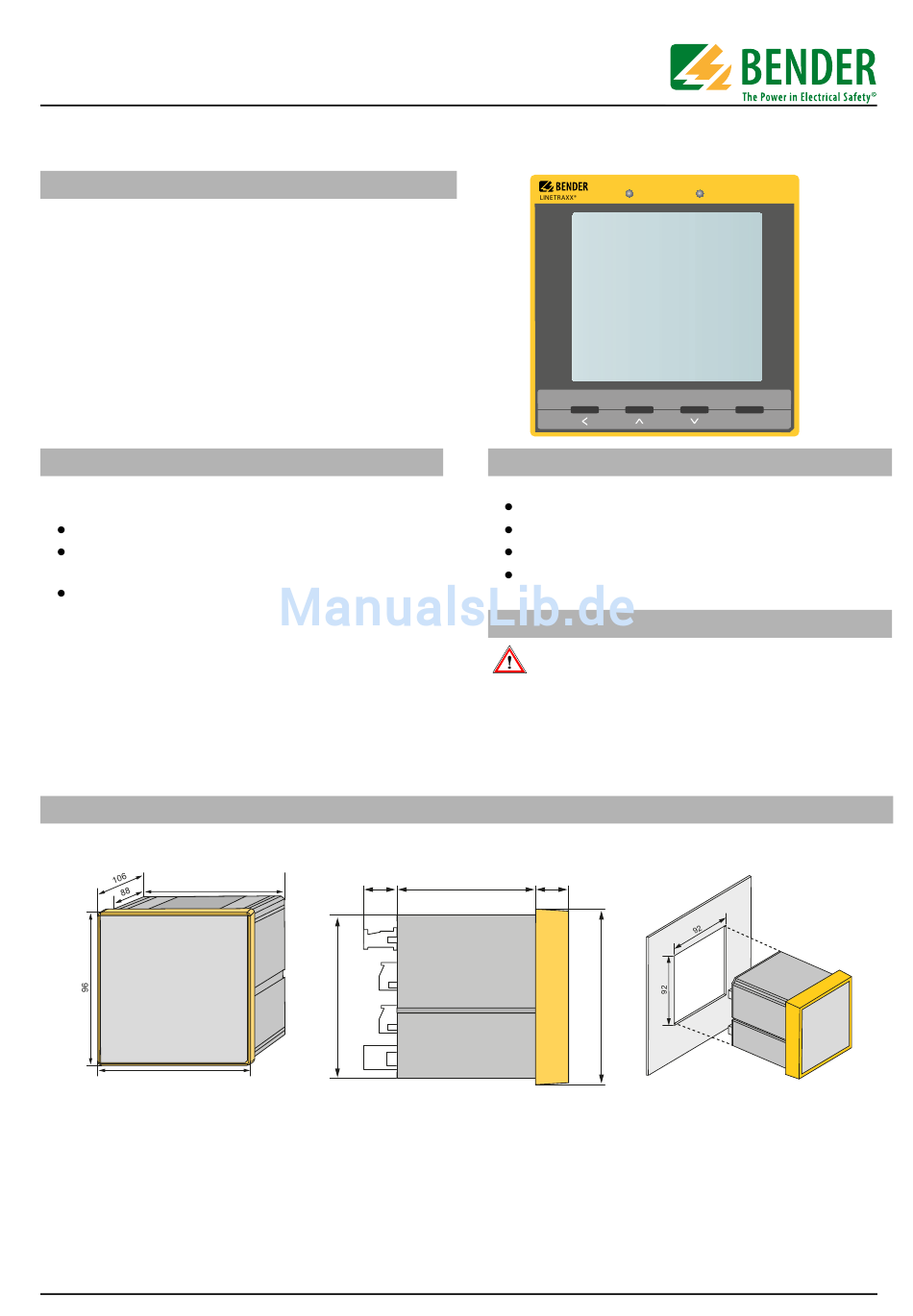

Fronttafeleinbau (Frontansicht, Seitenansicht, Montageausschnitt)
91
96
Für die Montage ist ein Ausschnitt von 92 mm x 92 mm vorzusehen.
1. Setzen Sie das Gerät in die Einbauöffnung der Fronttafel.
2. Setzen Sie die mitgelieferten 2 Halteklammern von hinten in die Schiene des Geräts.
3. Schieben Sie die Klammern in Richtung Frontplatte und ziehe Sie die Schrauben handfest an.
4. Kontrollieren Sie den festen Sitz des Geräts in der Fronttafel.
PEM555_D00069_00_Q_XXDE/04.2014
über Messstrom- und
18
91
PEM555
V/I POWER
Lieferumfang
1 PEM555
Sicherheitstechnische Hinweise
Kurzanleitung
1 Dichtrahmen „IP54"
Sicherheitshinweis
Lebensgefahr durch elektrischen Strom!
Befolgen Sie die grundlegenden Sicherheitsregeln für die Arbeit mit
elektrischem Strom.
Beachten Sie die Angaben zu Nennanschluss- und Versorgungs-
spannung gemäß den technischen Daten!
88 18
96
kWh kvarh
HARMONICS ENERGY
OK
