Handbuch
PEM735-Messkoffer
Mess- und Vorführkoffer
PEM735-Messkoffer_D00240_00_M_XXDE/12.2015
B 9830 0014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender PEM735

Inhaltszusammenfassung für Bender PEM735

  • Seite 1 Handbuch PEM735-Messkoffer Mess- und Vorführkoffer PEM735-Messkoffer_D00240_00_M_XXDE/12.2015 B 9830 0014...
  • Seite 2 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 © Fax: +49 6401 807-259 Bender GmbH & Co. KG E-Mail: info@bender.de Alle Rechte vorbehalten. www.bender.de Nachdruck nur mit Genehmigung des Herausgebers.

  • Seite 3: Inhaltsverzeichnis

    4. Strommessung ..................11 Verwendung der Rogowski-Spulen ............12 4.1.1 Einstellung am Koffer ..................13 4.1.2 Montage Rogowski-Spulen ................. 14 4.1.3 Einstellungen am PEM735 ................15 Verwendung von AUX-Wandlern .............. 16 4.2.1 Einstellungen am Koffer ................17 4.2.2 Montage AUX-Wandler ................. 17 4.2.3 Einstellungen PEM735 ...................
  • Seite 4 Inhaltsverzeichnis 8. Technische Daten .................. 22 9. Bestellangaben ..................24 INDEX ......................25 PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...

  • Seite 5: Funktion Und Sicherheit

    Funktion und Sicherheit 1. Funktion und Sicherheit Der PEM735 Mess-und Vorführkoffer dient beim mobilen Messeinsatz zur Analyse der Spannungsqualität nach DIN EN 50160 (Messung nach IEC 61000-4-30 Klasse A). Für die Benutzung des Messkoffers ist besondere Fach- kunde erforderlich. Beachten Sie unbedingt die bestehenden Sicher-...

  • Seite 6: Inhalt Des Messkoffers

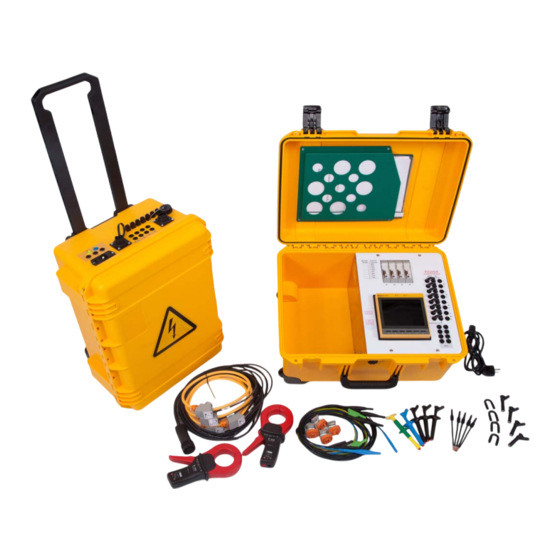

    Inhalt des Messkoffers 2. Inhalt des Messkoffers Universalmessgerät PEM735 (IP-Adresse 192.168.0.10)   Integrierter WLAN-Router (IP-Adresse 192.168.0.254; admin/admin)   4 flexible Rogowski-Spulen und Messumformer zur Strommessung 100…4000 A   1 Zangenstromwandler C112 (1000 A; 5 kHz)  ...

  • Seite 7: Anschluss Des Messkoffers

    1. Messkoffer mechanisch konfigurieren (Brücken für die verwendeten Wandler stecken, Messumformer für Rogowski-Spulen anpassen) 2. Messstromwandler installieren 3. Messkoffer in Betrieb nehmen 4. PEM735 konfigurieren 5. Messspannungsleitungen installieren Der Messkoffer wird mit 230 V, 50 Hz betrieben. Das Anschlusskabel liegt bei. PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...

  • Seite 8: Frontplatte

    Anschluss des Messkoffers 3.1 Frontplatte Im Koffer befindet sich die Frontplatte mit dem angeschlossenen PEM735, einem Router, den Messumformern für die Rogowski-Spulen und den Steckbrücken zum Kon- figurieren der verwendeten Wandler. Rogowski W1 W2 W3 W4 PEM735 kvarh ENTER Abb. 3.1: Frontplatte...

  • Seite 9: Anschlussfeld Seite

    An der Seite des Messkoffers befinden sich die Spannungsversorgung des Messkoffers   Eingänge der Spannungswandler   Eingänge der Messstromwandler   Eingang der Netzwerkverbindung   digitalen Eingänge   Relaisausgänge   Ethernet RO24 RO23 RO14 RO13 Rogowski Abb. 3.2: Anschlussfeld Seite PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...
  • Seite 10 Anschluss des Messkoffers Legende Anschlussfeld Seite Beschreibung Ein-/Aus-Schalter des Messkoffers Eingänge Messspannung Buchse für Spannungsversorgung Messkoffer Buchse für Ethernetverbindung Eingänge Messstromwandler Digitaleingänge und Relaisausgänge Anschluss Rogowski-Spulen PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...

  • Seite 11: Strommessung

    Strommessung 4. Strommessung Das im Messkoffer eingebaute Universalmessgerät PEM735 ist eingestellt auf das „Verbraucherzählpfeilsystem“. Achten Sie beim Installieren der Wandler darauf, dass die aufgedruckten Richtungspfeile immer in Richtung Verbraucher zeigen. Ansonsten erhalten Sie fehlerhafte Messwerte. Der Messkoffer arbeitet mit Rogowski-Spulen (links im Bild) und AUX-Wandlern (rechts im Bild.

  • Seite 12: Verwendung Der Rogowski-Spulen

    Die 4 beigelegten Rogowski-Spulen enden gebündelt auf einen Stecker, der in die Buchse auf der Seite des Koffers eingesteckt wird. Zur leichteren Zuordnung der Mess- werte sind die Rogowski-Spulen beschriftet (5A1…4). Abb. 4.2: Rogowski-Spule Legende Rogowski-Spule Beschreibung Stecker der 4 Rogowski-Spulen Spulengehäuse Bajonettverschluss Messspule (orange) Signalleitung (schwarz) Montagehilfe für Stromschienenmessung PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...

  • Seite 13: Einstellung Am Koffer

    6 = 400 A 7 = 250 A 8 = 100 A Tab. 4.1: Tabelle DIP-Schalter für Messumformer Bei der „Compensation“ wird die Länge der verwendeten Rogowski-Spule in mm an- gegeben. Bei den beigelegten Rogowski-Spulen muss hier 600 eingestellt sein. PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...

  • Seite 14: Montage Rogowski-Spulen

    3. Schieben Sie die Messspule in das Spulengehäuse und verschließen Sie den orangenen Bajonettverschluss mit einem hörbaren Klick. 4. Setzen Sie das Spulengehäuse mit dem Flansch im rechten Winkel auf die Stromleitung. 5. Führen Sie einen Kabelbinder um die Stromleitung herum und ziehen Sie ihn durch die Aussparungen des Flansches. PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...

  • Seite 15: Einstellungen Am Pem735

    Die Demontage erfolgt in umgekehrter Reihenfolge. 4.1.3 Einstellungen am PEM735 1. Messkoffer mit Netzstecker in Betrieb nehmen. 2. Primärstrom auf Messbereich einstellen (Settings / Basic / CT Primary) 3. Sekundärstrom auf 1 A einstellen (Settings / Basic / CT Secondary)

  • Seite 16: Verwendung Von Aux-Wandlern

    Verbundene AUX-Wandler müssen mit einer Brücke kurzgeschlossen werden, wenn sie nicht benutzt werden! Rogowski Beispiel: Verwendung von 3 AUX-Wandlern.   AUX4 nicht verwendet, daher kurzgeschlossen   Achten Sie bei Verwendung von eigenen Messstromwandlern darauf, dass der Sekundärstrom maximal 5 A betragen darf! PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...

  • Seite 17: Einstellungen Am Koffer

    Frequenzbereich max. 5 kHz max. 1 kHz rote Messleitung Buchse X1 schwarze Messleitung Buchse X2 4.2.3 Einstellungen PEM735 C112 Primärstrom 1000 A (Settings / Basic / CT Primary) Sekundärstrom 1 A (Settings / Basic / CT Secondary) C148 Primärstrom wie Messbereich (Settings / Basic / CT Primary) Sekundärstrom...

  • Seite 18: Verwendung Von 3 Rogowski-Spulen Und 1 Aux-Wandler

    W1…3: Installieren Sie die drei Rogowski-Spulen 5A1…3 (siehe Kapitel 4.1.2). Installieren Sie den AUX-Wandler (siehe Kapitel 4.2.2). 4.3.3 Einstellungen PEM735 Primärstrom W1…3 wie Messbereich (Settings / Basic / CT Primary) Sekundärstrom W1…3 1 A (Settings / Basic / CT Secondary) Primärstrom Neutralleiter W4...

  • Seite 19: Spannungsmessung

    Für den Anschluss der abgesicherten Seite der Messspannungsleitung an die Anlage haben Sie folgende Möglichkeiten: Krokodilklemmen (immer für PE, andere Leitungen optional)   Sicherheitsabgreifer zur Verwendung bei Federklemmen   Magnetische Prüfspitzen zum Kontaktieren der Schrauben an den Sicherungs-   automaten PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...

  • Seite 20: Digitale Eingänge Und Relaisausgänge

    > 2,4 mA fließen, um ein Ansprechen der Eingänge zu erreichen. Abb. 6.1: Digitale Eingänge 6.2 Relaisausgänge RO1…2 Der Messkoffer bietet zwei Relaisausgänge. . Bemessungs- AC 230 V DC 24 V AC 110 V DC 12 V RO13 RO14 betriebsspannung RO23 RO24 Bemessungs- betriebsstrom Tab. 6.1: Relaisausgänge PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...

  • Seite 21: Netzwerk

    PEM735, die Modbus-Register-Übersicht und die Webanwendung finden Sie im Hand- buch und den Anhängen des PEM735. Ethernetadresse PEM735: IP 192.168.0.10 WLAN: IP 192.168.0.254 (admin/admin) Für die reibungslose Kommunikation ist es wichtig, dass sich PEM735 und der Router im selben Netz befinden. Standardeinstellung: Accesspoint  ...

  • Seite 22: Technische Daten

    Messung der Wirkenergie ..........nach DIN EN 62053-22 (VDE 0418 Teil 3-22) Messung der Effektivwerte der Spannung ....nach DIN EN 61557-12 (VDE 0413-12), Kap. 4.7.6 Messung der Effektivwerte des Phasenstroms ..nach DIN EN 61557-12 (VDE 0413-12), Kap. 4.7.5 PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...
  • Seite 23 Eingänge ....................2 galv. getrennte Digitaleingänge ..............................2,4 mA ..............................DC 24 V Umwelt/EMV Arbeitstemperatur ........................0…+ 40 °C Klimaklasse ........................nach DIN EN 60721 Höhe ............................bis 4000 m Sonstiges Schutzart ..............................IP20 Abmessungen ..................... ca. 556 x 416 x 295 mm Gewicht ............................≤ 16 kg PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...
  • Seite 24 Bestellangaben 9. Bestellangaben Artikelnummer PEM735 Messkoffer B 9830 0014 PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...
  • Seite 25 Spannungsmessung 19 Spannungsversorgung 9 Spulengehäuse 12 Strommessung 11 Compensation 13 Digitale Eingänge 9 DIP-Schalter 13 Eingänge der Messstromwandler 9 Eingänge der Spannungswandler 9 Frontplatte 8 Messspule 12 Montage Rogowski-Spulen Stromleitung 14 Montage Rogowski-Spulen Stromschienen 15 Montagehilfe 12 Netzwerk 21 PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...
  • Seite 26 INDEX PEM735-Messkoffer_D00240_00_M_XXDE/12.2015...
  • Seite 28 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de www.bender.de Fotos: Bender Archiv...
