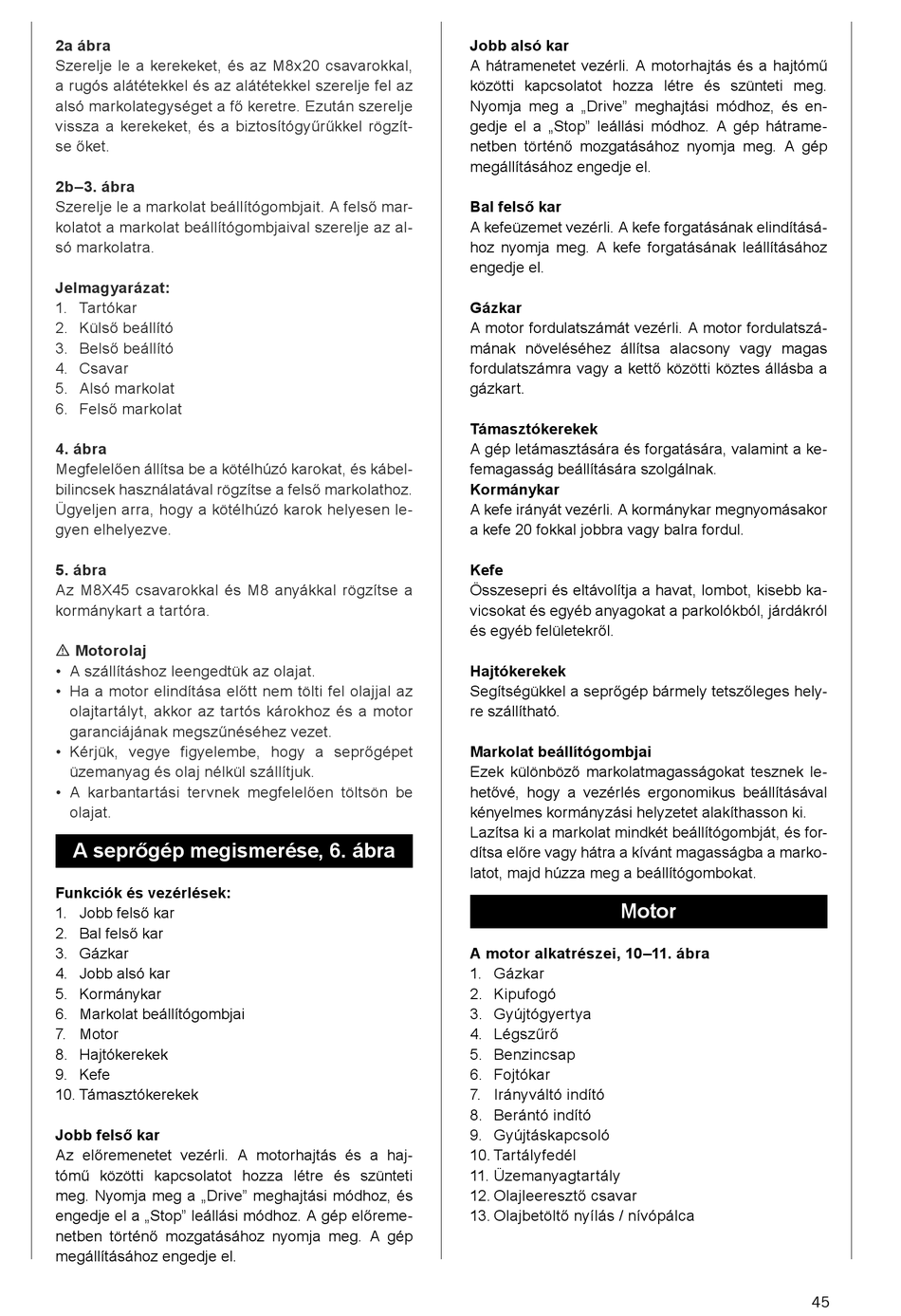

2a ábra
Szerelje le a kerekeket, és az M8x20 csavarokkal,
a rugós alátétekkel és az alátétekkel szerelje fel az
alsó markolategységet a fő keretre. Ezután szerelje
vissza a kerekeket, és a biztosítógyűrűkkel rögzít-
se őket.
2b–3. ábra
Szerelje le a markolat beállítógombjait. A felső mar-
kolatot a markolat beállítógombjaival szerelje az al-
só markolatra.
Jelmagyarázat:
1. Tartókar
2. Külső beállító
3. Belső beállító
4. Csavar
5. Alsó markolat
6. Felső markolat
4. ábra
Megfelelően állítsa be a kötélhúzó karokat, és kábel-
bilincsek használatával rögzítse a felső markolathoz.
Ügyeljen arra, hogy a kötélhúzó karok helyesen le-
gyen elhelyezve.
5. ábra
Az M8X45 csavarokkal és M8 anyákkal rögzítse a
kormánykart a tartóra.
m Motorolaj
• A szállításhoz leengedtük az olajat.
• Ha a motor elindítása előtt nem tölti fel olajjal az
olajtartályt, akkor az tartós károkhoz és a motor
garanciájának megszűnéséhez vezet.
• Kérjük, vegye figyelembe, hogy a seprőgépet
üzemanyag és olaj nélkül szállítjuk.
• A karbantartási tervnek megfelelően töltsön be
olajat.
A seprőgép megismerése, 6. ábra
Funkciók és vezérlések:
1. Jobb felső kar
2. Bal felső kar
3. Gázkar
4. Jobb alsó kar
5. Kormánykar
6. Markolat beállítógombjai
7. Motor
8. Hajtókerekek
9. Kefe
10. Támasztókerekek
Jobb felső kar
Az előremenetet vezérli. A motorhajtás és a haj-
tómű közötti kapcsolatot hozza létre és szünteti
meg. Nyomja meg a „Drive" meghajtási módhoz, és
engedje el a „Stop" leállási módhoz. A gép előreme-
netben történő mozgatásához nyomja meg. A gép
megállításához engedje el.
Jobb alsó kar
A hátramenetet vezérli. A motorhajtás és a hajtómű
közötti kapcsolatot hozza létre és szünteti meg.
Nyomja meg a „Drive" meghajtási módhoz, és en-
gedje el a „Stop" leállási módhoz. A gép hátrame-
netben történő mozgatásához nyomja meg. A gép
megállításához engedje el.
Bal felső kar
A kefeüzemet vezérli. A kefe forgatásának elindításá-
hoz nyomja meg. A kefe forgatásának leállításához
engedje el.
Gázkar
A motor fordulatszámát vezérli. A motor fordulatszá-
mának növeléséhez állítsa alacsony vagy magas
fordulatszámra vagy a kettő közötti köztes állásba a
gázkart.
Támasztókerekek
A gép letámasztására és forgatására, valamint a ke-
femagasság beállítására szolgálnak.
Kormánykar
A kefe irányát vezérli. A kormánykar megnyomásakor
a kefe 20 fokkal jobbra vagy balra fordul.
Kefe
Összesepri és eltávolítja a havat, lombot, kisebb ka-
vicsokat és egyéb anyagokat a parkolókból, járdákról
és egyéb felületekről.
Hajtókerekek
Segítségükkel a seprőgép bármely tetszőleges hely-
re szállítható.
Markolat beállítógombjai
Ezek különböző markolatmagasságokat tesznek le-
hetővé, hogy a vezérlés ergonomikus beállításával
kényelmes kormányzási helyzetet alakíthasson ki.
Lazítsa ki a markolat mindkét beállítógombját, és for-
dítsa előre vagy hátra a kívánt magasságba a marko-
latot, majd húzza meg a beállítógombokat.
Motor
A motor alkatrészei, 10–11. ábra
1. Gázkar
2. Kipufogó
3. Gyújtógyertya
4. Légszűrő
5. Benzincsap
6. Fojtókar
7. Irányváltó indító
8. Berántó indító
9. Gyújtáskapcsoló
10. Tartályfedél
11. Üzemanyagtartály
12. Olajleeresztő csavar
13. Olajbetöltő nyílás / nívópálca
