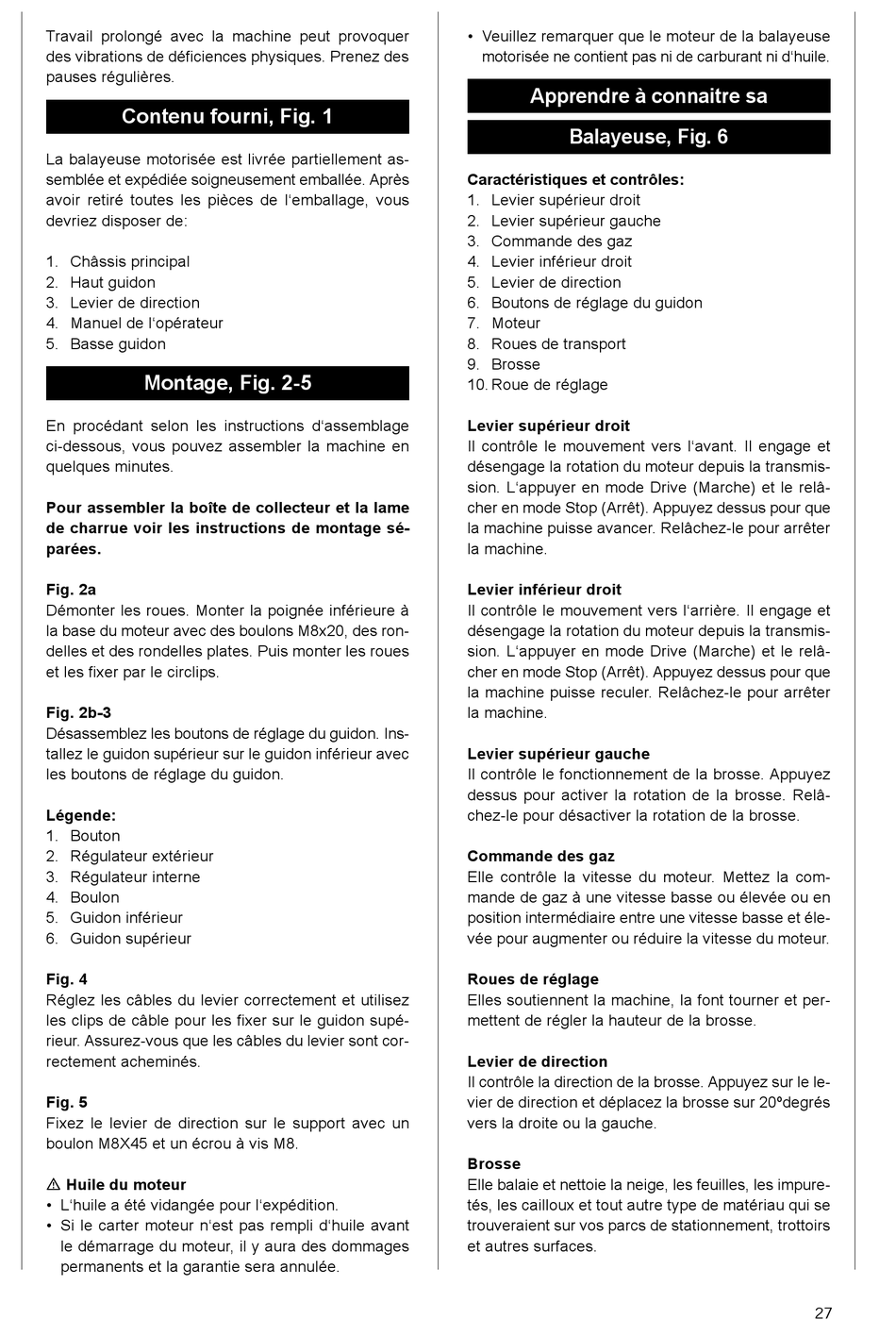

Travail prolongé avec la machine peut provoquer
des vibrations de déficiences physiques. Prenez des
pauses régulières.
Contenu fourni, Fig. 1
La balayeuse motorisée est livrée partiellement as-
semblée et expédiée soigneusement emballée. Après
avoir retiré toutes les pièces de l'emballage, vous
devriez disposer de:
1. Châssis principal
2. Haut guidon
3. Levier de direction
4. Manuel de l'opérateur
5. Basse guidon
Montage, Fig. 2-5
En procédant selon les instructions d'assemblage
ci-dessous, vous pouvez assembler la machine en
quelques minutes.
Pour assembler la boîte de collecteur et la lame
de charrue voir les instructions de montage sé-
parées.
Fig. 2a
Démonter les roues. Monter la poignée inférieure à
la base du moteur avec des boulons M8x20, des ron-
delles et des rondelles plates. Puis monter les roues
et les fixer par le circlips.
Fig. 2b-3
Désassemblez les boutons de réglage du guidon. Ins-
tallez le guidon supérieur sur le guidon inférieur avec
les boutons de réglage du guidon.
Légende:
1. Bouton
2. Régulateur extérieur
3. Régulateur interne
4. Boulon
5. Guidon inférieur
6. Guidon supérieur
Fig. 4
Réglez les câbles du levier correctement et utilisez
les clips de câble pour les fixer sur le guidon supé-
rieur. Assurez-vous que les câbles du levier sont cor-
rectement acheminés.
Fig. 5
Fixez le levier de direction sur le support avec un
boulon M8X45 et un écrou à vis M8.
m Huile du moteur
• L'huile a été vidangée pour l'expédition.
• Si le carter moteur n'est pas rempli d'huile avant
le démarrage du moteur, il y aura des dommages
permanents et la garantie sera annulée.
• Veuillez remarquer que le moteur de la balayeuse
motorisée ne contient pas ni de carburant ni d'huile.
Apprendre à connaitre sa
Balayeuse, Fig. 6
Caractéristiques et contrôles:
1. Levier supérieur droit
2. Levier supérieur gauche
3. Commande des gaz
4. Levier inférieur droit
5. Levier de direction
6. Boutons de réglage du guidon
7. Moteur
8. Roues de transport
9. Brosse
10. Roue de réglage
Levier supérieur droit
Il contrôle le mouvement vers l'avant. Il engage et
désengage la rotation du moteur depuis la transmis-
sion. L'appuyer en mode Drive (Marche) et le relâ-
cher en mode Stop (Arrêt). Appuyez dessus pour que
la machine puisse avancer. Relâchez-le pour arrêter
la machine.
Levier inférieur droit
Il contrôle le mouvement vers l'arrière. Il engage et
désengage la rotation du moteur depuis la transmis-
sion. L'appuyer en mode Drive (Marche) et le relâ-
cher en mode Stop (Arrêt). Appuyez dessus pour que
la machine puisse reculer. Relâchez-le pour arrêter
la machine.
Levier supérieur gauche
Il contrôle le fonctionnement de la brosse. Appuyez
dessus pour activer la rotation de la brosse. Relâ-
chez-le pour désactiver la rotation de la brosse.
Commande des gaz
Elle contrôle la vitesse du moteur. Mettez la com-
mande de gaz à une vitesse basse ou élevée ou en
position intermédiaire entre une vitesse basse et éle-
vée pour augmenter ou réduire la vitesse du moteur.
Roues de réglage
Elles soutiennent la machine, la font tourner et per-
mettent de régler la hauteur de la brosse.
Levier de direction
Il contrôle la direction de la brosse. Appuyez sur le le-
vier de direction et déplacez la brosse sur 20ºdegrés
vers la droite ou la gauche.
Brosse
Elle balaie et nettoie la neige, les feuilles, les impure-
tés, les cailloux et tout autre type de matériau qui se
trouveraient sur vos parcs de stationnement, trottoirs
et autres surfaces.
