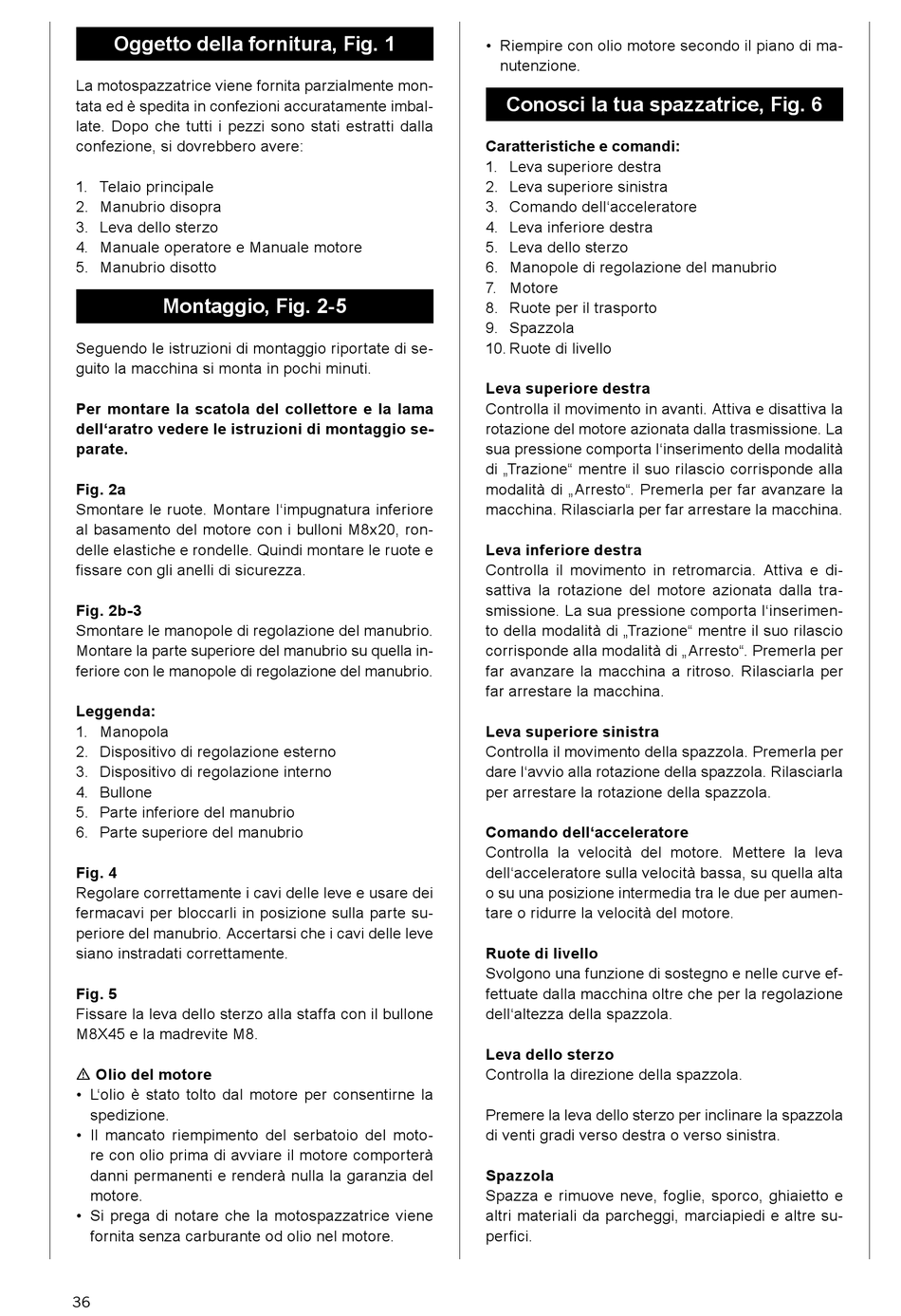

Oggetto della fornitura, Fig. 1
La motospazzatrice viene fornita parzialmente mon-
tata ed è spedita in confezioni accuratamente imbal-
late. Dopo che tutti i pezzi sono stati estratti dalla
confezione, si dovrebbero avere:
1. Telaio principale
2. Manubrio disopra
3. Leva dello sterzo
4. Manuale operatore e Manuale motore
5. Manubrio disotto
Montaggio, Fig. 2-5
Seguendo le istruzioni di montaggio riportate di se-
guito la macchina si monta in pochi minuti.
Per montare la scatola del collettore e la lama
dell'aratro vedere le istruzioni di montaggio se-
parate.
Fig. 2a
Smontare le ruote. Montare l'impugnatura inferiore
al basamento del motore con i bulloni M8x20, ron-
delle elastiche e rondelle. Quindi montare le ruote e
fissare con gli anelli di sicurezza.
Fig. 2b-3
Smontare le manopole di regolazione del manubrio.
Montare la parte superiore del manubrio su quella in-
feriore con le manopole di regolazione del manubrio.
Leggenda:
1. Manopola
2. Dispositivo di regolazione esterno
3. Dispositivo di regolazione interno
4. Bullone
5. Parte inferiore del manubrio
6. Parte superiore del manubrio
Fig. 4
Regolare correttamente i cavi delle leve e usare dei
fermacavi per bloccarli in posizione sulla parte su-
periore del manubrio. Accertarsi che i cavi delle leve
siano instradati correttamente.
Fig. 5
Fissare la leva dello sterzo alla staffa con il bullone
M8X45 e la madrevite M8.
m Olio del motore
• L'olio è stato tolto dal motore per consentirne la
spedizione.
• Il mancato riempimento del serbatoio del moto-
re con olio prima di avviare il motore comporterà
danni permanenti e renderà nulla la garanzia del
motore.
• Si prega di notare che la motospazzatrice viene
fornita senza carburante od olio nel motore.
36
• Riempire con olio motore secondo il piano di ma-
nutenzione.
Conosci la tua spazzatrice, Fig. 6
Caratteristiche e comandi:
1. Leva superiore destra
2. Leva superiore sinistra
3. Comando dell'acceleratore
4. Leva inferiore destra
5. Leva dello sterzo
6. Manopole di regolazione del manubrio
7. Motore
8. Ruote per il trasporto
9. Spazzola
10. Ruote di livello
Leva superiore destra
Controlla il movimento in avanti. Attiva e disattiva la
rotazione del motore azionata dalla trasmissione. La
sua pressione comporta l'inserimento della modalità
di „Trazione" mentre il suo rilascio corrisponde alla
modalità di „Arresto". Premerla per far avanzare la
macchina. Rilasciarla per far arrestare la macchina.
Leva inferiore destra
Controlla il movimento in retromarcia. Attiva e di-
sattiva la rotazione del motore azionata dalla tra-
smissione. La sua pressione comporta l'inserimen-
to della modalità di „Trazione" mentre il suo rilascio
corrisponde alla modalità di „Arresto". Premerla per
far avanzare la macchina a ritroso. Rilasciarla per
far arrestare la macchina.
Leva superiore sinistra
Controlla il movimento della spazzola. Premerla per
dare l'avvio alla rotazione della spazzola. Rilasciarla
per arrestare la rotazione della spazzola.
Comando dell'acceleratore
Controlla la velocità del motore. Mettere la leva
dell'acceleratore sulla velocità bassa, su quella alta
o su una posizione intermedia tra le due per aumen-
tare o ridurre la velocità del motore.
Ruote di livello
Svolgono una funzione di sostegno e nelle curve ef-
fettuate dalla macchina oltre che per la regolazione
dell'altezza della spazzola.
Leva dello sterzo
Controlla la direzione della spazzola.
Premere la leva dello sterzo per inclinare la spazzola
di venti gradi verso destra o verso sinistra.
Spazzola
Spazza e rimuove neve, foglie, sporco, ghiaietto e
altri materiali da parcheggi, marciapiedi e altre su-
perfici.
