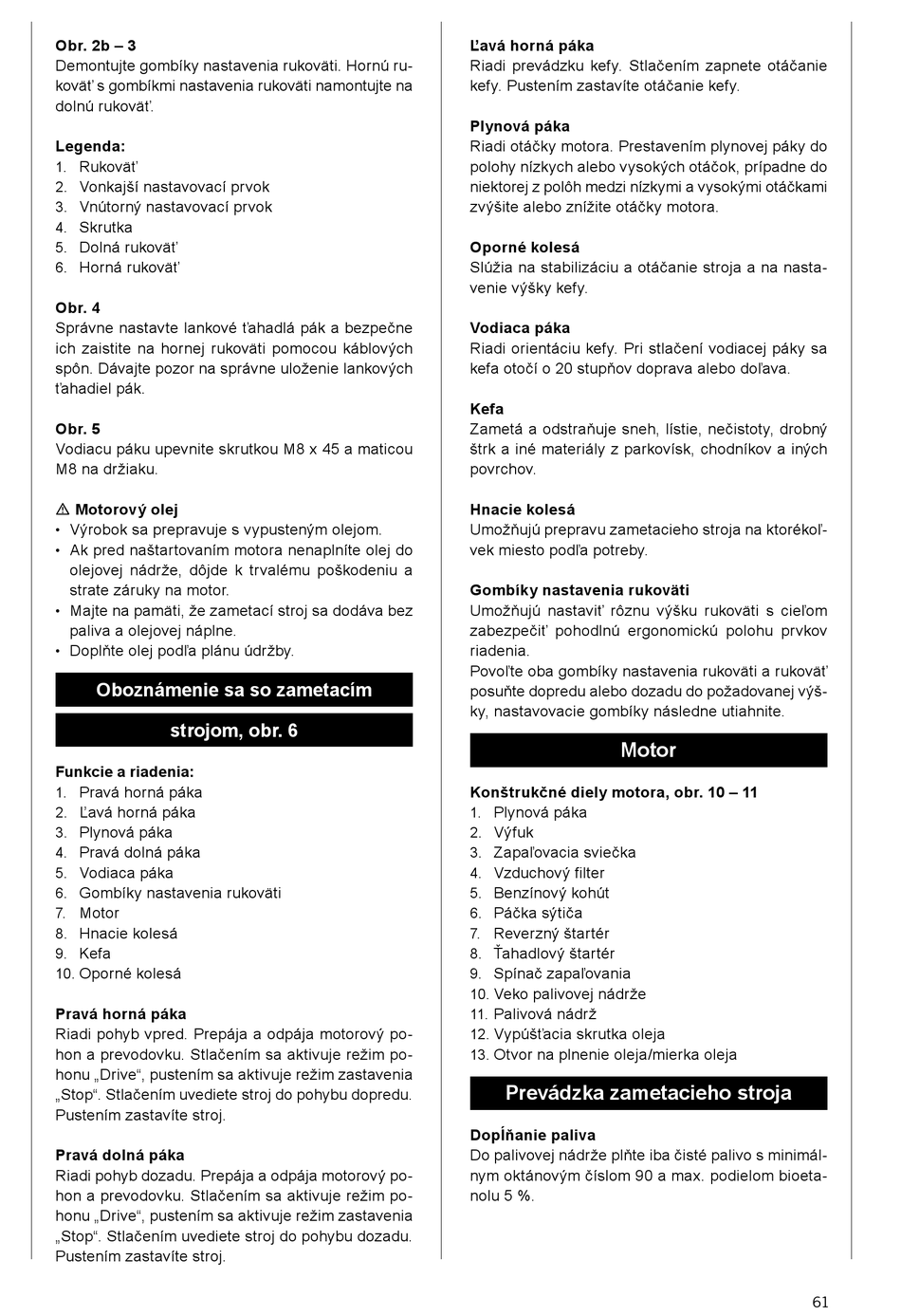

Obr. 2b – 3
Demontujte gombíky nastavenia rukoväti. Hornú ru-
koväť s gombíkmi nastavenia rukoväti namontujte na
dolnú rukoväť.
Legenda:
1. Rukoväť
Vonkajší nastavovací prvok
2.
Vnútorný nastavovací prvok
3.
Skrutka
4.
Dolná rukoväť
5.
Horná rukoväť
6.
Obr. 4
Správne nastavte lankové ťahadlá pák a bezpečne
ich zaistite na hornej rukoväti pomocou káblových
spôn. Dávajte pozor na správne uloženie lankových
ťahadiel pák.
Obr. 5
Vodiacu páku upevnite skrutkou M8 x 45 a maticou
M8 na držiaku.
m Motorový olej
• Výrobok sa prepravuje s vypusteným olejom.
Ak pred naštartovaním motora nenaplníte olej do
•
olejovej nádrže, dôjde k trvalému poškodeniu a
strate záruky na motor.
Majte na pamäti, že zametací stroj sa dodáva bez
•
paliva a olejovej náplne.
Doplňte olej podľa plánu údržby.
•
Oboznámenie sa so zametacím
strojom, obr. 6
Funkcie a riadenia:
Pravá horná páka
1.
Ľavá horná páka
2.
Plynová páka
3.
Pravá dolná páka
4.
Vodiaca páka
5.
6. Gombíky nastavenia rukoväti
Motor
7.
Hnacie kolesá
8.
Kefa
9.
Oporné kolesá
10.
Pravá horná páka
Riadi pohyb vpred. Prepája a odpája motorový po-
hon a prevodovku. Stlačením sa aktivuje režim po-
honu „Drive", pustením sa aktivuje režim zastavenia
„Stop". Stlačením uvediete stroj do pohybu dopredu.
Pustením zastavíte stroj.
Pravá dolná páka
Riadi pohyb dozadu. Prepája a odpája motorový po-
hon a prevodovku. Stlačením sa aktivuje režim po-
honu „Drive", pustením sa aktivuje režim zastavenia
„Stop". Stlačením uvediete stroj do pohybu dozadu.
Pustením zastavíte stroj.
Ľavá horná páka
Riadi prevádzku kefy. Stlačením zapnete otáčanie
kefy. Pustením zastavíte otáčanie kefy.
Plynová páka
Riadi otáčky motora. Prestavením plynovej páky do
polohy nízkych alebo vysokých otáčok, prípadne do
niektorej z polôh medzi nízkymi a vysokými otáčkami
zvýšite alebo znížite otáčky motora.
Oporné kolesá
Slúžia na stabilizáciu a otáčanie stroja a na nasta-
venie výšky kefy.
Vodiaca páka
Riadi orientáciu kefy. Pri stlačení vodiacej páky sa
kefa otočí o 20 stupňov doprava alebo doľava.
Kefa
Zametá a odstraňuje sneh, lístie, nečistoty, drobný
štrk a iné materiály z parkovísk, chodníkov a iných
povrchov.
Hnacie kolesá
Umožňujú prepravu zametacieho stroja na ktorékoľ-
vek miesto podľa potreby.
Gombíky nastavenia rukoväti
Umožňujú nastaviť rôznu výšku rukoväti s cieľom
zabezpečiť pohodlnú ergonomickú polohu prvkov
riadenia.
Povoľte oba gombíky nastavenia rukoväti a rukoväť
posuňte dopredu alebo dozadu do požadovanej výš-
ky, nastavovacie gombíky následne utiahnite.
Motor
Konštrukčné diely motora, obr. 10 – 11
Plynová páka
1.
Výfuk
2.
Zapaľovacia sviečka
3.
Vzduchový filter
4.
5. Benzínový kohút
Páčka sýtiča
6.
Reverzný štartér
7.
Ťahadlový štartér
8.
Spínač zapaľovania
9.
Veko palivovej nádrže
10.
Palivová nádrž
11.
Vypúšťacia skrutka oleja
12.
Otvor na plnenie oleja/mierka oleja
13.
Prevádzka zametacieho stroja
Dopĺňanie paliva
Do palivovej nádrže plňte iba čisté palivo s minimál-
nym oktánovým číslom 90 a max. podielom bioeta-
nolu 5 %.
