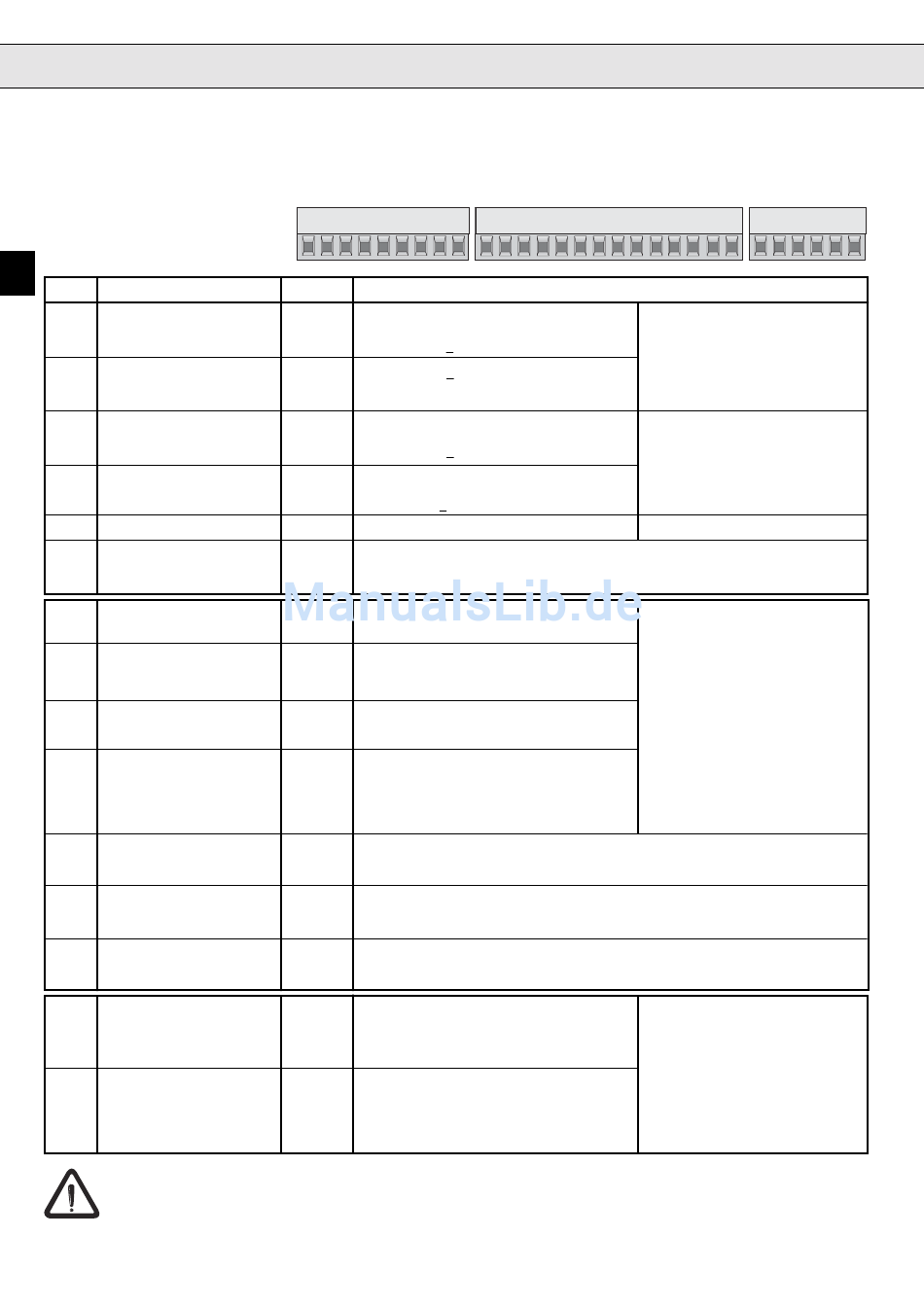

Steuerkarte; Belegung Der Klemmleiste X2A - KEB Combivert f5 Servo Betriebsanleitung

Inhaltsverzeichnis

Werbung

Einbau und Anschluß

2.2 Steuerkarte

2.2.1
Belegung der
Klemmleiste X2A
D
PIN
Funktion
1
+ Sollwerteingang 1
2
- Sollwerteingang 1
3
+ Analogeingang 2
4
- Analogeingang 2
5
Analogausgang 1
6
Analogausgang 2
7
+10 V Ausgang
8
Analoge Masse
9
Analoge Masse
10
Festdrehzahl 1
11
Festdrehzahl 2
12
Externer Fehler
13
14
Endschalter Vorwärts
15
Endschalter Rückwärts
16
Reglerfreigabe/Reset
17
Reset
18
Konstantfahrt
19
Betriebsbereit-Signal
20
24 V-Ausgang
21
20...30 V-Eingang
22
Digitale Masse
23
Digitale Masse
24
Relais 1 / Schließer
25
Relais 1 / Öffner
26
Relais 1 / Schaltkontakt
27
Relais 2 / Schließer
28
Relais 2 / Öffner
29
Relais 2 / Schaltkontakt
1)
Die Reaktion auf ein Signal an diesen Klemmen kann mit CP.35 und CP.36 eingestellt werden.
Bei defektem Gerät ist das Ansprechen der Softwareschutzfunktion nicht gewährleistet.
D - 6
1 2 3 4 5 6 7 8 9
Name
Erklärung
AN1+
Differenzspannungseingang
AN1-
0...±10 VDC ^ 0...±CP.22
AN2+
0...±10 VDC ^ 0...±100 %
AN2-
ANOUT1 Ausgabe der Ausgangsdrehzahl
0...±10 VDC ^ 0...±3000 1/min
ANOUT2 Ausgabe vom Scheinstrom
0...10 VDC ^ 0...2 x I
CRF
Referenzspg. für Sollwertpotentiometer
COM
Masse für analoge Ein- und Ausgänge
COM
Masse für analoge Ein- und Ausgänge
I1
I1+I2 = Festdrehzahl 3 (default: 0 1/min)
I2
kein Eingang gesetzt=analoger Sollwert
I3
Eingang für externe Fehlervorgabe
I4
Im CP-Mode keine Funktion hinterlegt
1)
F
Endschalter
R
ST
Endstufen werden angesteuert;
Fehlerreset beim Öffnen
RST
Reset; nur im Fehlerfall möglich
O1
Transistorausgang schaltet bei Istwert = Sollwert
O2
Transistorausgang schaltet solange kein Fehler anliegt
U
ca. 24V Ausgang (max. 100 mA)
out
U
Spannungseingang für externe Versorgung
in
0V
Bezugspotential für digitale Ein-/Ausgänge
0V
Bezugspotential für digitale Ein-/Ausgänge
RLA
Relaisausgang;
RLB
Störmelderelais (default); Funktion
RLC
kann mit CP.33 geändert werden
FLA
Relaisausgang;
FLB
Run-Signal (default); Funktion
FLC
kann mit CP.34 geändert werden
X2A
10 11 12 13 14 15 16 17 18 19 20 21 22 23
Auflösung: 12 Bit, Ri = 30 kΩ
Abtastzeit: 1 ms
Spannungsbereich: 0...±10V
Ri = 100 Ω , Auflösung: 12 Bit
PWM-Frequenz: 3,4 kHz
Grenzfreq. Filter 1. Ord.: 178 Hz
N
+10 VDC +5% / max. 4 mA
1)
Ri = 2,1 kΩ
Abtastzeit: 1 ms
max. 30 V DC, 1 A;
24 25 26 27 28 29
