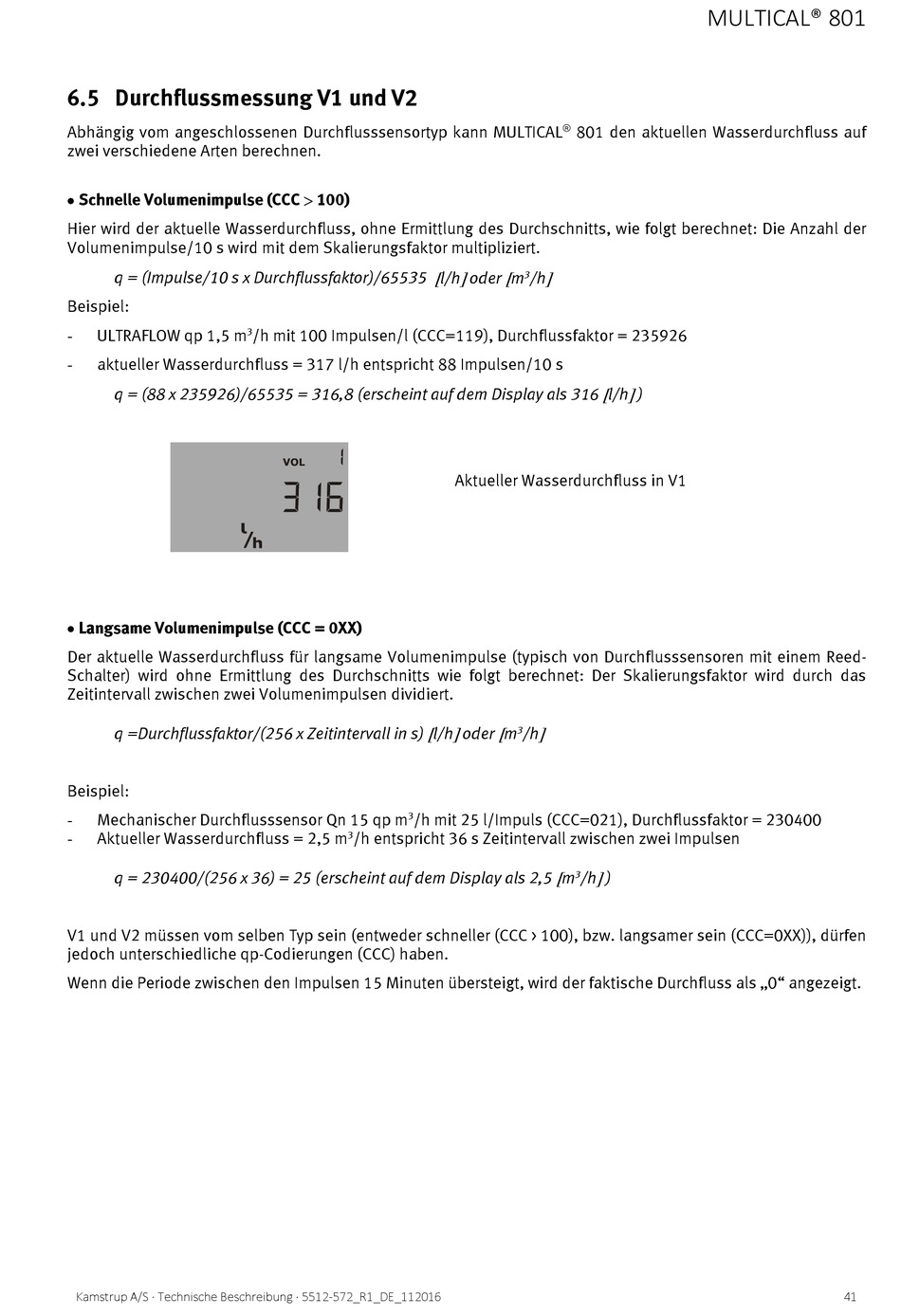

6.5 Durchflussmessung V1 und V2

Abhängig vom angeschlossenen Durchflusssensortyp kann MULTICAL
zwei verschiedene Arten berechnen.
 Schnelle Volumenimpulse (CCC  100)
Hier wird der aktuelle Wasserdurchfluss, ohne Ermittlung des Durchschnitts, wie folgt berechnet: Die Anzahl der
Volumenimpulse/10 s wird mit dem Skalierungsfaktor multipliziert.
q = (Impulse/10 s x Durchflussfaktor)/65535
Beispiel:
ULTRAFLOW qp 1,5 m
-
aktueller Wasserdurchfluss = 317 l/h entspricht 88 Impulsen/10 s
-
q = (88 x 235926)/65535 = 316,8 (erscheint auf dem Display als 316
 Langsame Volumenimpulse (CCC = 0XX)
Der aktuelle Wasserdurchfluss für langsame Volumenimpulse (typisch von Durchflusssensoren mit einem Reed-
Schalter) wird ohne Ermittlung des Durchschnitts wie folgt berechnet: Der Skalierungsfaktor wird durch das
Zeitintervall zwischen zwei Volumenimpulsen dividiert.
q =Durchflussfaktor/(256 x Zeitintervall in s)
Beispiel:
Mechanischer Durchflusssensor Qn 15 qp m
-
Aktueller Wasserdurchfluss = 2,5 m
-
q = 230400/(256 x 36) = 25 (erscheint auf dem Display als 2,5
V1 und V2 müssen vom selben Typ sein (entweder schneller (CCC > 100), bzw. langsamer sein (CCC=0XX)), dürfen
jedoch unterschiedliche qp-Codierungen (CCC) haben.
Wenn die Periode zwischen den Impulsen 15 Minuten übersteigt, wird der faktische Durchfluss als „0" angezeigt.
Kamstrup A/S ∙ Technische Beschreibung ∙ 5512‐572_R1_DE_112016
3
/h mit 100 Impulsen/l (CCC=119), Durchflussfaktor = 235926
3 /h mit 25 l/Impuls (CCC=021), Durchflussfaktor = 230400
3 /h entspricht 36 s Zeitintervall zwischen zwei Impulsen

801 den aktuellen Wasserdurchfluss auf
   
3
l/h oder m /h
Aktueller Wasserdurchfluss in V1
   
3
l/h oder m /h

m 3 /h
MULTICAL® 801
 
l/h )

)
41
